在8X8點陣LED上顯示柱形，讓其先從左到右平滑移動三次，其次從右到左平滑移動三次，再次從上到下平滑移動三次，最后從下到上平滑移動三次，如此循環下去。

1． 程序設計內容

8X8點陣LED工作原理說明 :8X8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一列置1電平，某一行置0電平，則相應的二極管就亮；因此要實現一根柱形的亮法，如圖49所示，對應的一列為一根豎柱，或者對應的一行為一根橫柱，因此實現柱的亮的方法如下所述：

一根豎柱：對應的列置1，而行則采用掃描的方法來實現。

一根橫柱：對應的行置0，而列則采用掃描的方法來實現。

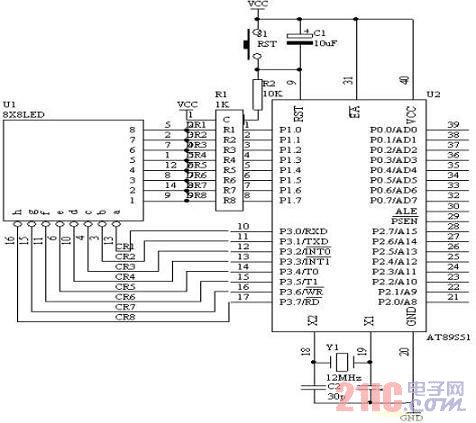

2． 硬件電路

3．匯編源程序
ORG 00H
START: NOP
貼片電感 MOV R3,#3
LOP差模電感器2: MOV R4,#8
MOV R2,#0
LOP1: MOV P1,#0FFH
MOV DPTR,#TABA
MOV A,R2
MOVC A,@A+DPTR
MOV P3,A
INC R2
LCALL DELAY
DJNZ R4,LOP1
DJNZ R3,LOP2

MOV R3,#3
LOP4: MOV R4,#8
MOV R2,#7
LOP3: MOV P1,#0FFH
MOV DPTR,#TABA
MOV A,R2
MOVC A,@A+DPTR
MOV P3,A
DEC R2
LCALL DELAY
DJNZ R4,LOP3
DJNZ R3,LOP4

MOV R3,#3
LOP6: MOV R4,#8
工字電感器MOV R2,#0
LOP5: MOV P3,#00H
MOV DPTR,#TABB
MOV A線藝電感,R2
MOVC A,@A+DPTR
MOV P1,A
INC R2
LCALL DELAY
DJNZ R4,LOP5
DJNZ R3,LOP6

MOV R3,#3
LOP8: MOV R4,#8
MOV R2,#7
LOP7: MOV P3,#00H
MOV DPTR,#TABB
MOV A,R2
MOVC A,@A+DPTR
MOV P1,A
DEC R2
LCALL DELAY
DJNZ R4,LOP7
DJNZ R3,LOP8
LJMP START

DELAY: MOV R5,#10
D2: MOV R6,#20
D1: MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
DJNZ R5,D2
RET

TABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH
TABB: DB 01H,0一體成型電感器2H,04H,08H,10H,20H,40H,80H
END
