一、 引言
現代通信技術、微電子技術和計算機技術的飛速發展，促進了無線通信技術從數字化走向軟件化。軟件無線電的出現掀起了無線通信技術的又一次革命，它已經成為目前通信領域中最為重要的研究方向之一。所謂軟件無線電，是指構造一個通用的、可重復編程的硬件平臺，使其工作頻段、調制解調方式、業務種類、數據速率與格式、控制協議等都可以進行重構和控制，選用不同的軟件模塊就可以實現不同類型和功能的無線電臺，其核心思想是在盡可能靠近天線的地方使用寬帶A/D和D/A變換器，并盡可能地用軟件來定義無線功能[1]。
軟件無線電具有極大的應用價值和廣泛的應用前景。在軍事上，不但可以解決不同無線設備間的互連互通，而且還可以現場開發新波形。在商業方面，可實現移動通信的無縫接入和完全自由的個人通信，縮短系統的開發周期和降低運營商的成本，現已成為3G和4G所采用的一項關鍵技術。
本文研究了中頻軟件無線電的實現方案，并設計了基于FPGA的通用硬件平臺。在此平臺上，通過PC機下載軟件，實時實現了軟件無線電中頻至基帶的波形處理和多種不同的調制解調方式。
二、 軟件無線電的系統結構

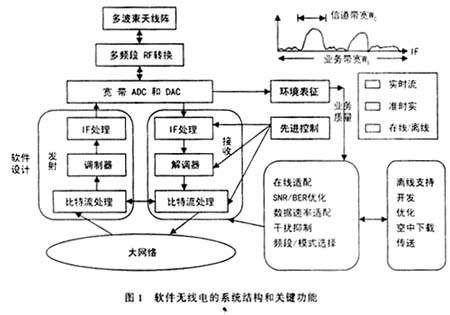

軟件無線電賦予了無線電臺多種特性。如圖1所示，軟件無線電用軟件定義了插件電感器包括RF信道接入和波形合成等空中接口的所有方面，寬帶ADC和DAC在中頻轉換每個RF業務頻段成為模擬和數字形式，帶寬為WS的寬帶數字接收機信號流包括了全部用戶信道，其中每個用戶的帶寬Wc《WS 。
在圖1所示的軟件無線電中，中頻ADC和DAC信道可以同時使用可編程的數字硬件和軟件來處理。中頻處理包括：用來分離用戶信道的濾波；數字波束成形；空時聯合均衡；空間分集、極化或頻率分集信道的綜合，以及捕獲高質量波形的其它方功率電感器法。一般情況下，需要多個中頻，或者用零中頻來處理。數字下變頻技術可以利用帶通波形抽樣信號的頻域周期性，將帶通波形直接變換到基帶。
在軟件無線電的發射機中，基帶信號由軟件實現的信色碼電感器道調制解調器轉換成抽樣后的信道波形，驅動高性能DAC。中頻處理軟件還可以對基帶信號進行預加重或非線性預編碼處理。具體實現時，調制解調功能、中頻處理和RF信道接入可以合并成一個部分，例如直接轉換接收機。另外，軟件或各種特性間實時轉換的動態編譯允許這些分立的功能集成到一個如FPGA這樣的器件中。
三、 中頻軟件無線電實現方案的研究

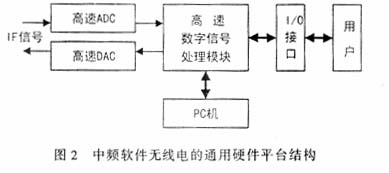

典型的中頻軟件無線電的通用硬件平臺結構如圖2所示，包括A/D變換器、D/A變換器、數字信號處理模塊和PC機，具有很強的靈活性和高度的開放性。
圖2中的數字信號處理模塊用來實現多媒體處理、調制解調、波形處理、上/下變頻和控制等功能。此模塊可以靈活擴展，滿足不同無線通信系統對數字信號處理的運算速度和運算量的要求。PC機具有良好的人機接口，可以完成如下功能：初始化系統；提供軟件開發環境；實現在線/離線開發應用軟件；下載軟件到數字信號處理模塊等等。
1． 軟件無線電中數字信號處理能力所面臨的挑戰
數字信號處理模塊是軟件無線電的核心部分。軟件無線電要求數字信號處理模塊能實時處理ADC變換后的數字信號，并用軟件的方法來實現大量的無線電功能，這些功能包括：編解碼、調制解調、濾波、同步、盲均衡、檢測、數據加密一體成型電感器、傳輸加密糾錯、跳擴頻及解擴和解跳、通信環境評估、信道選擇等，而單個DSP根本無法完成這些功能，對于基站則差距更大。 考慮單個信道的情況，最基本的解調需要10次操作/秒，一個性能良好的FIR/IIR信道選擇濾波器需要100次操作/秒，再加上均衡、解交織、信道解碼、解復用、差錯控制等等。對于一個采樣率為30～50MHz的信道，所需要的處理速度很容易就達到了5000MIPS(每秒百萬指令)。文獻［2］對單信道DSSS（直接序列擴頻）軍事波形的處理需求進行了估計：此波形的碼片速率為10 Mchip/s，ADC的采樣率為40 MSPS，數據速率為9 600 bit/s，完成脈沖成形、PN（偽隨機）碼產生、解復用、解擴/相關、載波同步、跟蹤、Viterbi譯碼、盲均衡和控制等功能；全部所需要的處理速度大約為12.78 GFLOPS（每秒十億次浮點操作）。現在3G所使用的寬帶CDMA技術，單信道所需要的處理速度的量級也與上述軍事波形相當，甚至更高。對于基站，由于需要處理很多信道，所需要的處理速度會達到上千GIPS（大電流電感每秒十億指令）的量級。 大功率電感廠家 |大電流電感工廠
