本案例使用UCBl400實現觸摸屏電路的連接，UCB1400內置有一款四線制電阻式觸摸屏控制器，通過機械式觸摸，可以迅速得到觸摸pE位置信號。其實質是一種典型的帶有連續逼近型寄存器的AD轉換器，內部自帶2．5V參考電壓，帶有和微處理器相連的SPI接口，同時具有測量溫度、觸摸壓力和電池電壓的功能，有可編程的8位或12位的分辨率。

當UCB1400檢測到觸摸屏被按下時，它就會產生一個中斷信號給DSP，DSP選中UCB1400控制器（片選為低），然后通過串行口發送數據工字電感器線向UCB 1400發送控制字，此后DOUT在位CLK的下降沿得到12位的輸出。

UCB1400在計算觸摸坐標時有兩種方式，單端（Single Ended）模式和差分（Difference）模村田電感式。Single Ended模式利用UCB1400內部參考電壓或者外部參考電壓，得出的結果是一個電壓的AD結果。Difference不需要內部或者外部的參考電壓，這種模式得出的結果是觸摸點在觸摸屏位置上的百分比。這種模式可以消除參考電壓波動對換算結電感生產果的影響。

假設LCD是個240×320像素大小的屏幕，假設最左最上角A點的坐標為（0，0），那么可知道最右最上角B點，最左最下角C點，最右最下角D點是（3⒛，0），（0，240），（320，240）。通過UCB1400得出A，B，C，D的轉換結果分別是（Xa，Ya），（Xc，Yc），（Xc，Yc），（Vd，Yd），再得出屏幕中任意點X轉換結果（Xx，Xx），那么X的坐標（x，y）可以通過下式算出來：

得出觸摸屏的一系列坐標以后，作為手寫識別軟件的輸入，就可得出輸人的漢字，字符等。電感生產廠家觸摸屏處理程序流程如圖1所示。程序中使用延遲5ms再次判斷方法去觸摸屏的抖動和誤操作。

工字電感

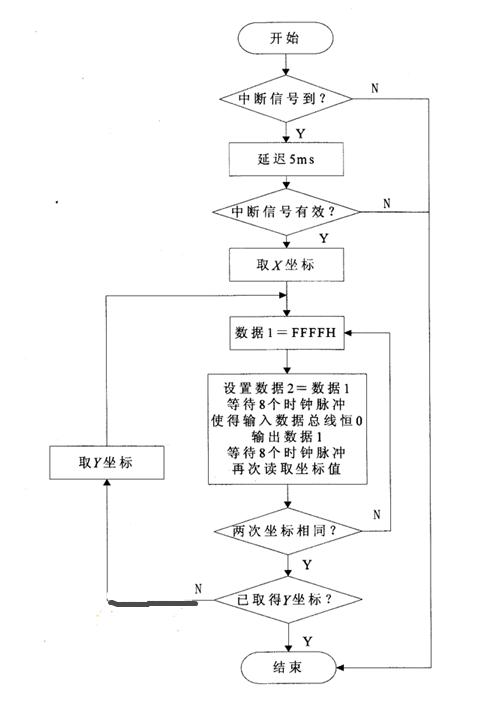

圖 觸摸屏處理程序流程
