其項目介紹如何構建一個紅外遙控器控制擴展器/中繼器從遠程位置來控制您的電子電器。

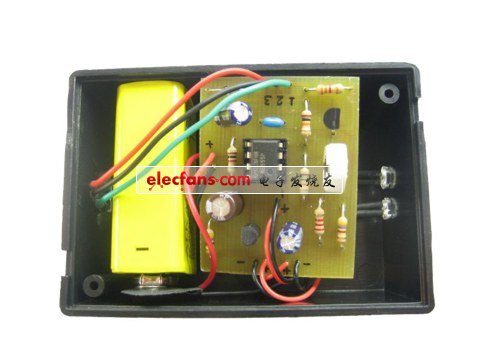

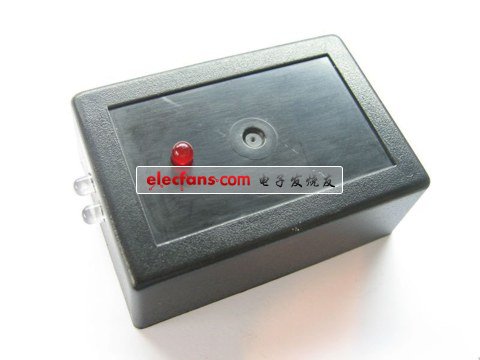

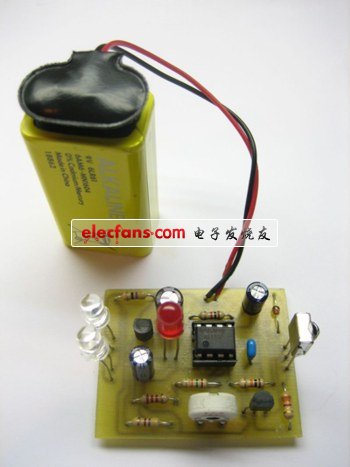

　　紅外探測器模塊接收到紅外信號遙控器和兩個IR LED是發光信號的設備。您可以將紅外發光工字電感器LED的設備，你想用一些電線控制，并保持到遠程控制位置的主要單位密切。在左邊的發光二極管的形象是焊接在板上。該電路由三個主要部分組成，紅外接收器模塊，555定時器配置為一個振蕩器和輸出/發射階段。下面我們將描述電路的工作。

　　紅外信號

　　從遠程控制發出的紅外信號所需要的信息來控制家電。此信號由脈沖代碼0和1位，指示設備做了一定的操作 。用于編碼的紅外信號的最常用的協議之一是 飛利浦- RC5的協議。信號由兩部分組成，控制脈沖，并在下面的圖片中看到的載波 。

　　為載體使用一個共同的頻率是38KHz的控制脈沖的頻率在1 - 3kHz的范圍 。載波信號由控制脈沖調制產生的信號是在紅外波段遙控器發出的電磁頻譜。紅外波段是人眼看不見的。你可以看到如果一個紅外LED發光或不使用相機。點到LED的相機，你會看到燈亮起關閉 。電路描述

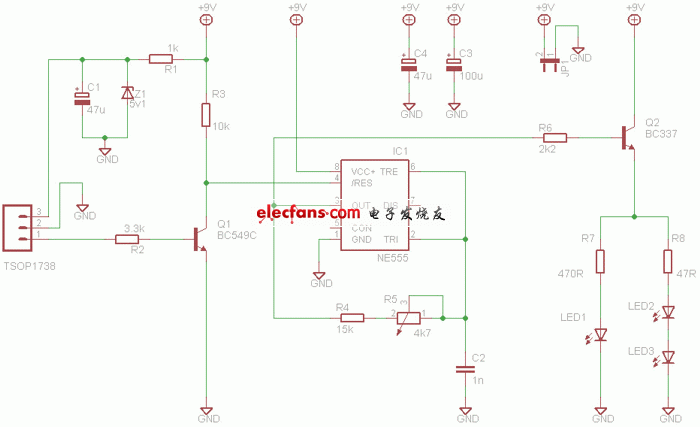

　　紅外信號接收TSOP1738。TSOP1738是一個在38KHz的紅外線接收器。在紅外線接收器的輸出中，我插件電感器們得到了一個解調信號，這意味著我們得到的低頻控制脈沖。紅外線接收器是由C1，R1和Z1，形成了一個5V電源供電。沒有接收信號，紅外探測器輸出高，Q1導通，使IC的4個針腳低，555定時器在復位狀態。第一季度也作為TSOP1738至9V IC1的信號轉換成5V信號電平轉換器。

　　當高控制脈沖TSOP1738輸出上出現，然后啟動定時器555(這是作為一個振蕩器配置)在一個預設的頻率振蕩，為每一個數據脈沖的持續時間。這意味著，在第3腳，我們得到了一個信號，調制信號源的類似。它有一個載體組件和一個控制脈沖組件。555定時器的振蕩頻率由R4和C2和脈沖周期由下式給出：T = 1,4 R4的C2

　　微調R5是用來微調振蕩頻率在38KHz的。這等于載波頻率。 輸出階段是從R6的形成，第二季度，兩個，一個紅色LED紅外燈和兩個限流電阻R7和R8。Q2是作為電壓跟隨器連接，這意味著當Q2基高晶體管是允許通過LED的電流流過。LED電流是由R7和R8按下列公式計算：

　　因此，紅外燈都散發出由TSOP1738接收到的信號是類似的信號，這意味著它重復接收到的信號在較高的紅外輻射強度。紅色LED 用于輸出信號的 光學指標?？梢詮囊粋€9V電池供電電路。

　　零件清單

　　R1

　　3K3 = 1K R2 =

　　R3 = 10K

　　R4 = 15K

　　R5 = 4K7微調

　　R6 =一體成型電感 2K2

　　R7 = 470R

　　R8 = 47R - 1/2W

　　C1 =47μF的- 16V

　　C2 = 1N -

　　C3 = 100uF的- 16V

　　C4 = 47UF - 16V

　　Z1 = 5V1齊納

　　Q1 = BC549C

　　第二季度= BC337

　　IC1 = NE555

　　的LED1 =紅色指示燈

　　LED一體成型電感器2，3 = IR LED

　　紅外接收器= TSOP138或IR38DM

　　印刷電路板PCB是使用Cadence的設計。
