目前，在工業控制等多數領域中，大多數的設備的通信接口符合RS-232通信標準。這種通信方式的數據傳輸半徑十分有限，并不能滿足遠程傳輸的需求，而且不能接入Internet。有兩種方法可以將這些串口設備進行有效的改進，使其接入到Internet。一種方法更新原有的系統，采用能夠接入Internet的新產品，或者對原有系統的全部或局部進行重新設計。這種方式可能從根本上解決系統接入到Internet問題，但是其成本較高、周期較長。另外一種方法是在原來的設備上面使用RS-232-Internet的協議轉換器，實現Internet的接入。不論從復雜程度還是成本上面，這種方法明顯優于第一種。
協議轉換器的主要功能在于橋接，用戶設備可以通過協議轉換器的以太網接口連接到網絡上，協議轉換器的串口與用戶設備相連，使遠程PC機可以通過網絡來控制用戶的設備。下面給大家介紹一款基于PIC18F66J60的單芯片協議轉換器ETORS232。
產品特點
ETORS232基于一種單芯片的Ethernet與RS-232 協議轉換器的設計。該方案采用Microchip針對嵌入式系統的Internet接入應用 開發出的8位集成以太網控制芯片PIC18F66J60，并且系統內嵌了Microchip發布的基于此芯片的TCP/IP協議棧，能夠使設備以UDP、TCP Server、TCP Client模式接入到網絡。
ETORS232的性能特點如下：
* 單芯片完成協議轉換功電感器生產能，大大降低了系統成本和復雜程度。
* 整機尺寸只有一張信用卡的一半大小，功耗不到1 瓦，方便將其集成到自己的設備中。
* ETORS232 內部集成TCP/IP 協議棧，用戶不再花費很多的精力放在TCP/IP 協議編程上面，可以輕易的將用戶的產品接入到以太網。
* 10M Ethernet接口，最大波特率為115200 bps。
* 支持動態(DHCP) 或靜態獲取IP地址。
* 支持三種不同的網絡連接模式：TCP SERVER模式、TCP CLIENT模式和UDP模式。
* 可以方便的使用Windows 應用程序NetConfig，進行網絡參數的查看和配置。
PIC一體電感器18F66J60特性介紹
PIC18F66J60是microchip公司新推出的一款以太網微電感器線圈控制器，具有出色的計算性能、豐富的功能集以及極具競爭力的價格。
PIC18F66J60包括一系列串行通信外設，包括多至2個的獨立增強型USART 和多至2個的主控SSP 模塊，能夠進行SPI 和I2C? （主控和從動）模式操作。此外，通用I/O 端口中有一個可重新配置為8 位并行從動端口，用于進行直接的處理器間通信。該系列的所有器件都包括2個捕捉/ 比較/PWM (CCP) 模塊和3個增強型CCP （ECCP）模塊，可方便靈活地實現控制應用；在同一時間，最多工字電感器可以使用4 種不同時基來執行幾項不同的操作；3個ECCP 模塊中的每一個最多都可提供4路PWM 輸出，從而總共可有12 路PWM；ECCP 模塊還提供許多有用功能，包括極性選擇、可編程死區延時、自動關閉與重啟，以及半橋與全橋輸出模式。
PIC18F66J60 系列器件都具有嵌入式以太網控制器模塊。這是一個完整的連接解決方案，完全實現介質訪問控制和物理層收發器模塊。只需使用兩個脈沖變壓器和一些無源元件就可以將單片機直接與以太網相連。
它的以太網模塊符合IEEE 802.3 中所有關于雙絞線網絡10-BaseT 連接的規定。它在內部實現了一些數據包過濾機制，用以限制傳入的數據包。它還提供了一個用于實現快速數據吞吐的內置DMA 模塊，以及硬件IP 校驗和計算。另外還提供了兩個用于指示鏈路和網絡活動模壓電感器的LED 輸出。
以太網模塊包含以下五個主要功能模塊：
1. PHY收發器模塊——對傳輸雙絞線接口上的模擬數據進行編碼和解碼，并通過網絡發送和接收它。
2. MAC 模塊——實現了符合IEEE 802.3 規范的MAC 邏輯，并提供了用以控制PHY 的MIIM（Media Independent Interface Management）。
3. 獨立的8 KB RAM 緩沖區——用于存儲已經接收和將要發送的數據包。
4. 判優器——在單片機內核、DMA、發送和接收模塊發出請求時，控制對RAM 緩沖區的訪問。
5. 寄存器接口——用作以太網模塊和單片機特殊功能寄存器（SFR）之間命令和內部狀態信號的譯碼器。

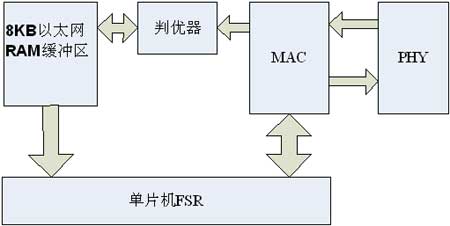

以太網模塊框圖
