AP3766簡介

AP3766是BCD公司最新推出的LED驅動控制芯片，采用原邊調整控制(PSR)技術實現高精度的恒壓/恒流(CV/CC電感器設計)輸出，省去了副邊光耦及恒壓恒流控制電路，也不需要環路補償電路實現了電路的穩定控制，并且采用SOT-23-6 小體積封裝，顯著縮小系統體積，降低了系統成本。AP3766具有“亞微安啟動電流”專利技術，降低了系統功耗，提升了效率。能夠使得效率大于80%，空載功耗小于30mW。 AP3766內置外部元件溫度變化補償及恒流CC收緊技術實現垂直的CC特性，保證了量產情況下±5％的輸出恒流精度。同時，AP3766內置軟啟動，過壓保護，短路保護功能，提高了系統可靠性。

AP3766具有很強的系統適應性，能夠搭配無源PFC逐流式電路，輸出圖騰柱驅動電路等外圍線路滿足高模壓電感功率因數要求和更大功率輸出。因此，AP3766不差模電感僅可以應用于GU10射燈,E27泡燈，也可以應用于PAR燈，直管燈等。

圖1為AP3766的管腳圖。

圖1. AP3766的管腳圖

5W 到7W E27功率電感器 LED球泡燈方案

5W 到7W LED球泡燈，能夠輸出相當于60W白熾燈的光通量，必將廣泛進入家庭照明。為了滿足IEC61000-3-2諧波標準，降低開關電源對電網的諧波污染，BCD公司推出高性價比高功率因數方案，電路原理圖如圖6所示：

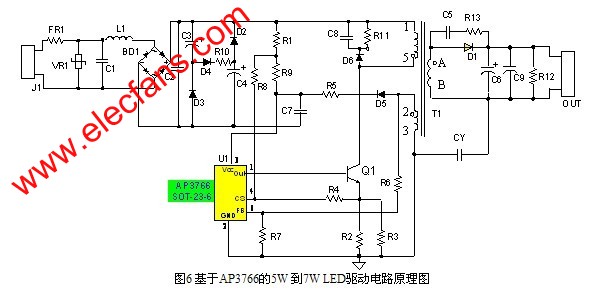

圖6 基于AP3766的5W 到7W LED驅動電路原理圖

該電路方案結合了逐流式功率因數校正電路和AP3766無光耦原邊恒流控制電路，完美地解決了功率因數和恒流控制的難題。逐流式電路提高整流電路功率因數的原理在于增大了整流電路的導通角，在輸入交流電壓大于峰值電壓一半時，整流橋BD1就能導通，避免了傳統不控整流電路只在交流電壓峰值附近才能瞬間導通導致大的電流尖峰和波形畸變問題，從而降低了總諧波失真度，即THD。

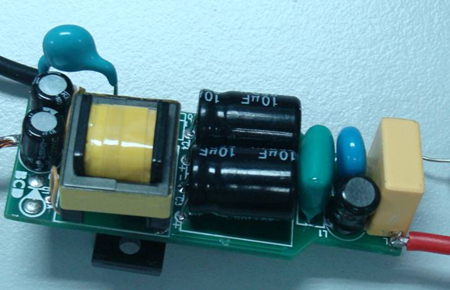

圖6為該方案5W到7W應用電路樣機實物照片。

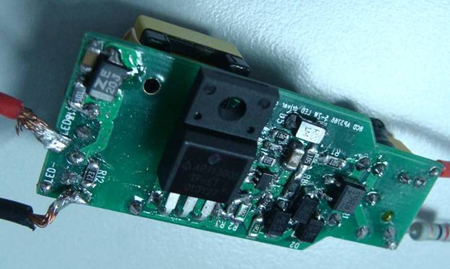

圖6為AP3766 5W到7W應用電路樣機

圖7為輸入電壓從85V到265V范圍變壓時，輸出電流變化曲線。在全球寬電壓范圍變化內，輸出電流變化小于20mA。圖8為輸入電壓從85V到265V范圍變壓時，整機效率變化曲線。圖9為輸入電壓從85V到265V范圍變壓時，功率因數變化曲線。可見，該電源最大功率因數接近0.9，效率超電感器生產過80%。

圖7 基于AP3766的5W到7W LED驅動電路輸出電流線電壓調整曲線

圖8 基于AP3766的5W到7W LED驅動電路效率曲線

圖9 基于AP3766的5W到7W LED驅動電路功率因數曲線
