摘要：結合軟件無線電思想和架構，利用Altera EP3C16F4 84C6作為中頻信號處理器，設計了一種基于統一硬件架構的數字化高速寬帶跳頻發射機，實現跳頻速率125kHops/s，跳頻帶寬320MHz。
引言
跳頻通信是在惡劣的電磁環境中保證正常通信的主要手段。提高跳頻通信系統的跳頻速率和跳頻帶寬可以有利于對抗單頻窄帶干擾，頻繞行電感帶阻塞干擾以及跟蹤干擾，是提高跳頻通信系統抗干擾能力的主要手段。
傳統的跳頻發射機是通過模擬本振的跳變或切換來實現跳頻的功能。采用模擬本振跳變的方案變壓器電感器跳頻速率受本振頻率切換速率的影響；采用本振切換的方案，至少需要兩個模擬本振和一個高速模擬開關進行乒乓切換，外圍電路較復雜，且靈活性較差。本文根據軟件無線電的設計思想，將基帶調制，數字上變頻，以及跳頻控制用數字化的形式在FPGA內部實現，只需通過改變FPGA內部數控振蕩器的輸出頻率就可以實現高速寬帶跳頻。這樣避免了模擬本振的高速跳變，提高了跳頻速率，簡化了系統硬件結構，同時還增強了系統的靈活性。
本方案采用EP3C16F4 84C6作為跳頻發射機的中頻信號處理器，其處理能力最高可達幾十吉乘累加運算，并且具有最高可達840Mbps的高速LVDS接口。DA轉換器采用AD9736，具有14bit精度，1.2GSPS轉換速率。該高速寬帶跳頻發射機具有高度靈活性，其中跳頻圖案，跳頻數，跳時，以及發送消息等參數由DSP實時生成。并對FPGA進行配置。系統整體結構如圖 1所示：

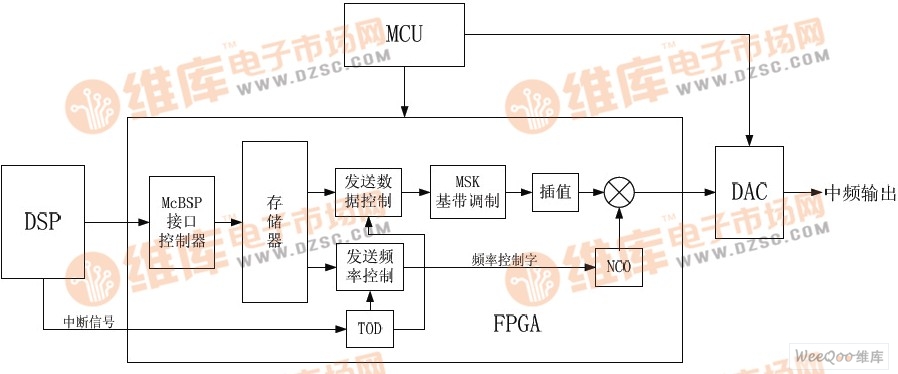

圖 1 系統結構框圖
2 FPGA設計與實現
2.1 存儲器設計
FPGA內部存儲器用于與DSP進行數據交換。存儲器分為：發送消息存儲區，發送頻率控制字存儲區，跳時寄存器，跳頻數寄存器。地址分配如表1所示：

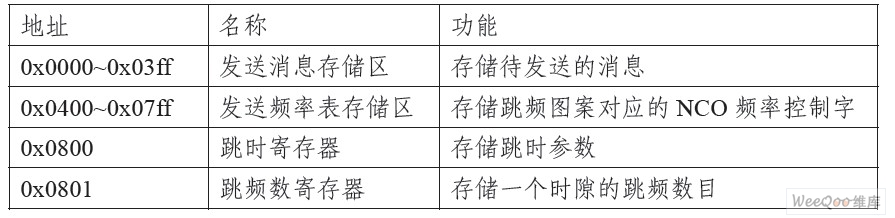

表1 FPGA內部存儲器分配表
2.2 MSK調制
2.2.1 通用調制模型
軟件無線電調制技術要求能夠在通用繞行電感的數字信號處理平臺上，實現多種不同體制的調制方法，這就需要設計出一種通用的調制器結構。正交調制一般可以用式1表示：
其中
為基帶信號的同相分量和正交分量，它們是由調制方式?jīng)Q定的。
為載波的角頻率。根據上式，我們可以得出正交調制的實現結構如圖2所示：

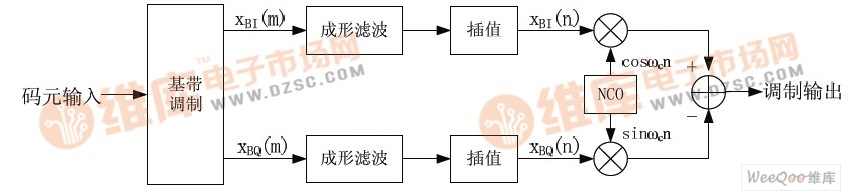

圖 2 正交調制原理框圖
基帶調制根據不同的調制方式選擇不同的方法。成形濾波用來抑制頻譜的旁瓣，以達到特定的頻譜帶寬要求。插值用來進行采樣率變換，使得數據速率與NCO輸出數據速率相同，進行載波調制。最后取IQ兩路復信號的實部輸出即得中頻已調信號。
本系統基帶調制采用最小頻移鍵控，即MSK調制，輸入碼元速率為5Mbps。由于FPGA處理能力較強，可以選擇相對較高的數據速率，這樣可以降低數字上變頻的復雜度。但同時會增加基帶成形濾波器設計的復雜度，需要折中考慮。本系統選擇基帶數據速率為25M/B。
成形濾波器采用最優化設計中的等波紋法設計，設計指標如下：采樣率25MHZ，通帶截止頻率為3.75MHZ，阻帶截止頻率5MHZ。通帶波紋0.2dB，阻帶衰減80dB。利用FDATool工具進行濾波器的設計，系數量化為定點16bit，阻帶衰減可以達到75dB以上。
2.3 數字上變頻
2.3.1 內插
完成基帶調制和成形濾波后，F(xiàn)PGA內部數據速率為25MSPS，然后需要進行數字上變頻，最終使數據速率達到AD9736的數據轉換速率，即800MSPS。由25MSPS到800MSPS需要進行32倍內插，如果用一次內插實現，需要插值濾波器具有很高的階數，其計算量和存儲空間都比較大。在這大功率電感貼片電感器種情差模電感況下，一般采用多級內插，多級實現的主要優點是： 大功率電感廠家 |大電流電感工廠
