如何建立一個可擴展的基于晶體管的防盜報警器

　　這是一個簡單的晶體管的防盜報警電路。它的功能包括自動出入境延誤 - 貝爾一起定時切斷復位。它的設計是與常閉輸入設備類型，如通常使用 - 磁簧觸點 - 微動開關 - 鋁箔膠帶 - 和PIRs。

　　基本的報警有一個“退出/進入”地帶和“即時”地帶。這將在許多情況下是足夠的。但是 - 大型建筑物，最好分成若干較小的區域。報警的模塊化設計意味著你可以添加到系統一樣那就盡可能多的區域。他們是“即時區” - 并可一體成型電感器由兩個常開和常閉觸發輸入裝置

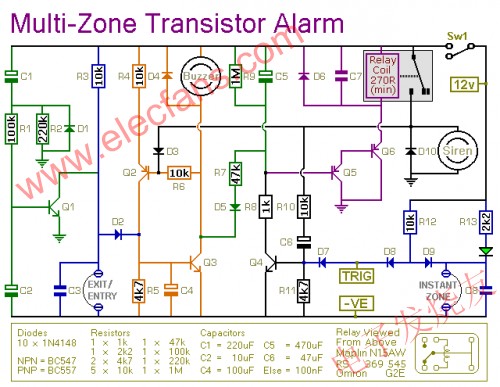

　　示意圖

　　它易于使用。確保綠色LED照明 - 然后使用開關SW1的警鐘。你有30秒左右離開大樓。當您返回并打開門 - 蜂鳴器會響起。你有大約30秒關掉了警鐘。如果你沒有這樣做 -扁平型電感 海妖會響起。

　　而至少有一臺交換機的觸發仍然開放 - 海妖將繼續健全。但是 - 如果觸發電路已恢復 - 警報將大約10分鐘后重置本身。當然 - 你可以隨時開啟關閉的警報工字電感器關掉了警鐘。

　　由于制造公差 - 任何延遲精確的長度取決于您所使用的實際電路中的元件的特性。但是 - 在某種程度上 - 通過改變R2的值是R7和R9的，你可以調整出境，入境和復位時間，以滿足您的要求。增加值增加了時間 - 反之亦然。

　　如果你不希一體電感器望“即時”地帶 - 遺漏的D7，D8及D9公路，R12的，R13類型，C8和綠色LED。

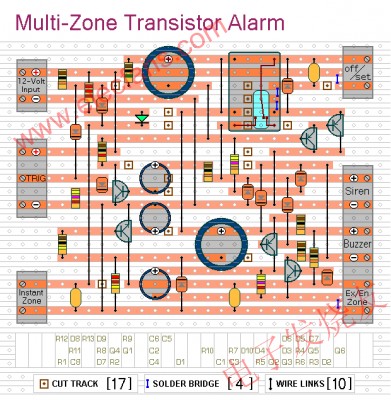

　　Stripboard 布陶瓷電感局

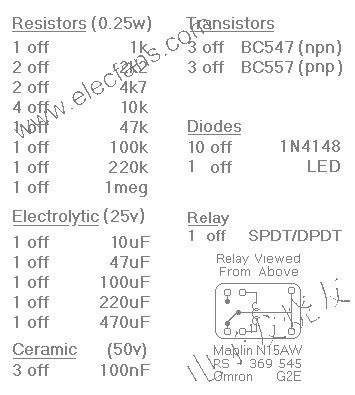

　　材料清單
