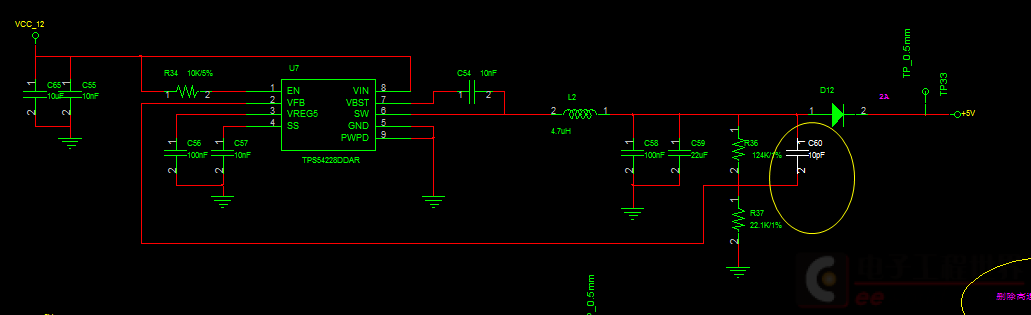

如圖所示，請教大家一下，這個電容在線路中的具體作用是什么。
如果有相關資料講解，也請分享一下連接，謝謝。
此帖出自電源技術論壇
看TPS54228的PDF資料，2腳是轉換器反饋輸入，C60范圍是5to22pF,與R36有關
我猜測與開關電源的環路補償有關。
不過，只是猜測而已。
一般手冊中會有說明。
反饋網絡的補償。
TI的手冊中有說明，按照手冊說明去做就行。
因為它是IC，外部電路只能按廠家的規定了。
我感覺你的在那個L2給的有點小了，這種一般datasheet有公式計算的。
還有D12你確定是這么接的？有空參考下我的有個LM22676的帖子吧
環路補償，使輸出電壓采樣更加穩定，避免發生振蕩。
