最近要實現用MCU的IO口控制6V電源的開關
我先描述一下問題，實現6V電源的開關，不是百度上經常能搜到的將N_MOS管接在接地回路中，來控制N_MOS管的開關來實現回路中電流的有無。
而是相當于電路有一個輸出端，當IO輸出高（低也行）時，輸出端輸出6V電壓。
下面是自己用multism做的仿真，為什么開關關斷打開時電壓表測出電壓都是6V，而不是理論上開關關閉時N_MOS導通，電壓表為6V，打開時，N_MOS截止，電壓表為0V？敬請各位大神不吝指教
F:新建文件夾圖片
電路路在附件中，小弟不會上傳圖片
是漏電流吧？如果帶了負載，就會是無論開關置于哪個位置，輸出都沒有6V了。
NMOS要導通，柵極電壓要高于源極。
你希望導通后輸出6V，那么柵極電壓要再高一些，比如達到6V+10V=16V才可以。
戈衛東發表于2017-2-2122:55
NMOS要導通，柵極電壓要高于源極。
你希望導通后輸出6V，那么柵極電壓要再高一些，比如達到6V+10V=16V才可...
謝謝啦，到通知后源極電壓發生改變這一點還真是忽略了，太謝謝了。
在這里說明一下我的用途，我后邊接的是一個電壓檢測電路，也就是6V電壓源通過開關之后的輸出必須基本上還是6V，怎么樣通過MOS管才能實現呢
這個電路是我在一篇論文中看到的，他說可以通過單片機的輸入控制輸出
戈衛東發表于2017-2-2122:55
NMOS要導通，柵極電壓要高于源極。
你希望導通后輸出6V，那么柵極電壓要再高一些，比如達到6V+10V=16V才可...
還有一點不是太明白，為什么不管我開關處于開關還是斷開，為什么都輸出6V呢？
jet007_007發表于2017-2-2123:07
這個電路是我在一篇論文中看到的，他說可以通過單片機的輸入控制輸出
這個是PMOS管，而且是低電壓的。
低壓PMOS可以這樣用。
jet007_007發表于2017-2-2123:10
還有一點不是太明白，為什么不管我開關處于開關還是斷開，為什么都輸出6V呢？...
沒有負載，漏電流被電壓表檢測到了。
戈衛東發表于2017-2-2123:14
沒有負載，漏電流被電壓表檢測到了。
謝謝了，我再看看，有什么不懂得還望多多指教
戈衛東發表于2017-2-2123:12
這個是PMOS管，而且是低電壓的。
低壓PMOS可以這樣用。
大神，能幫忙解釋一下低壓的這句是什么意思嗎？感覺模電中沒有學到這點東西吧，理論跟實際完全不搭邊啊
P-MOS管，控制電源正極，N-MOS管控制電源負極，具體可以下載相關MOS的PDF資料，看他的使用條件和要求。
請使用PMOS，或者使用更高電壓控制NMOS
jet007_007發表于2017-2-2209:51
大神，能幫忙解釋一下低壓的這句是什么意思嗎？感覺模電中沒有學到這點東西吧，理論跟實際完全不搭邊啊...
以前MOS管在VGS處于3V左右的時候不能可靠導通，現在可以了。
。
。
。
低壓的。
用PMOS
或者NMOS+max232
戈衛東發表于2017-2-2219:15
以前MOS管在VGS處于3V左右的時候不能可靠導通，現在可以了。
。
。
。
低壓的。
...
謝謝大神了，這兩天忙點軟件的事兒，把這個給耽擱了，忘回復了，謝謝啦啊
YDCMAN發表于2017-2-2209:59
P-MOS管，控制電源正極，N-MOS管控制電源負極，具體可以下載相關MOS的PDF資料，看他的使用條件和要求。
...
不是太清楚你說的P_MOS控制電源正極的具體意思，能詳細講解一下嗎？不勝感激
戈衛東發表于2017-2-2219:15
以前MOS管在VGS處于3V左右的時候不能可靠導通，現在可以了。
。
。
。
低壓的。
...
那么像我所說的這種電路該怎么設計呢？
jet007_007發表于2017-3-210:45
不是太清楚你說的P_MOS控制電源正極的具體意思，能詳細講解一下嗎？不勝感激...
P溝道MOS管其導通條件為GS為負壓。

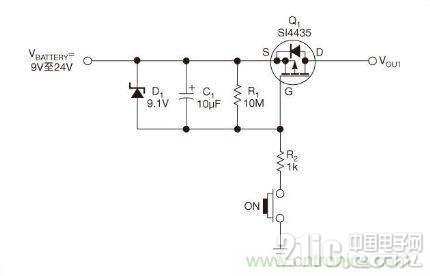

看下圖，當ON按下時MOS管GS極產生負壓，DS極導通，VOUT電壓等于輸入電壓。
