如題，想將DC24V升壓為DC36V，參考CS5173數據手冊P19中圖45焊接實物，結果總燒芯片，不知什么原因？還望大家賜教。

圖45中的兩個22uH的電感是耦合變壓器，還是兩個獨立的電感，沒搞清楚


是否過載造成的損壞

是空載狀態，兩個22uH的電感是不是變壓器呢？

你圖搞錯了

這個應用是有升有降的電路是2個電感不是變壓器

規格書中去找升壓這塊電路應用

這是手冊上的圖吧，你實際的電路圖呢

這個圖是2.7Vto28VInput,5.0VOutpu的電路圖，可以上傳你的實際電路圖給大伙看一下，分析才會比較有依據。

本帖最后由taozhaogy于2017-3-2016:52編輯

謝謝大家的幫助，下面上我自己的圖，其實也是在網上找的。

電感用的是CD545*5mm封裝

taozhaogy發表于2017-3-2016:50

謝謝大家的幫助，下面上我自己的圖，其實也是在網上找的。

電感用的是CD545*5mm封裝...

恩應該是薄膜電容

麻煩大家幫我看看上面的電路有沒有問題呢？謝謝啦

電感的飽和電流是多少？

4腳SS對地加一個104電容看看

我的板子是把6和7腳直接相連的，即把PGND和AGND直接就近連在一起了，實驗中也是燒這兩個管腳，不知是不是這樣設計“地”帶來的問題呢？

把你的實物拍個照片來看看

實物圖

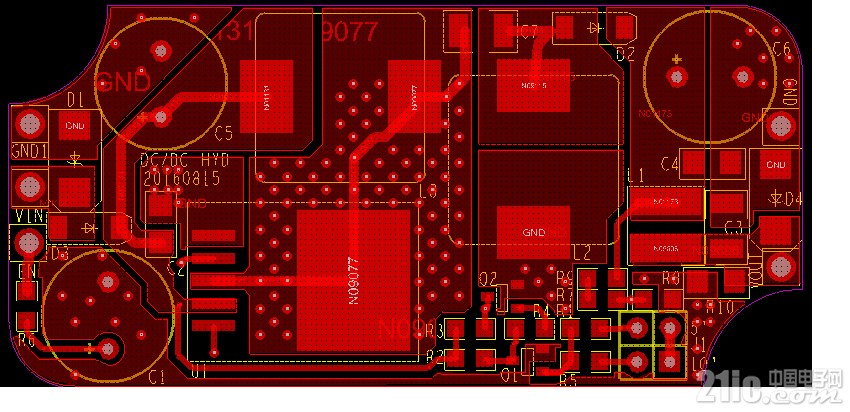

PCB圖

你的設計圖慘不忍睹啊

設計輸出36V多少電流？

負載接的什么？

升降壓參考布線

C10應該用陶瓷電容22uf/50v1210封裝

功率電感根據實際電流需求選擇體積

肖特基和電感和芯片的距離不合理走線也不合理，

升壓芯片如果輸入輸出比較大，切換電流較大，主要芯片散熱處理。

看你的實物，及你的故障現象，應該是電感的電流不夠

用CN5120,升壓芯片
