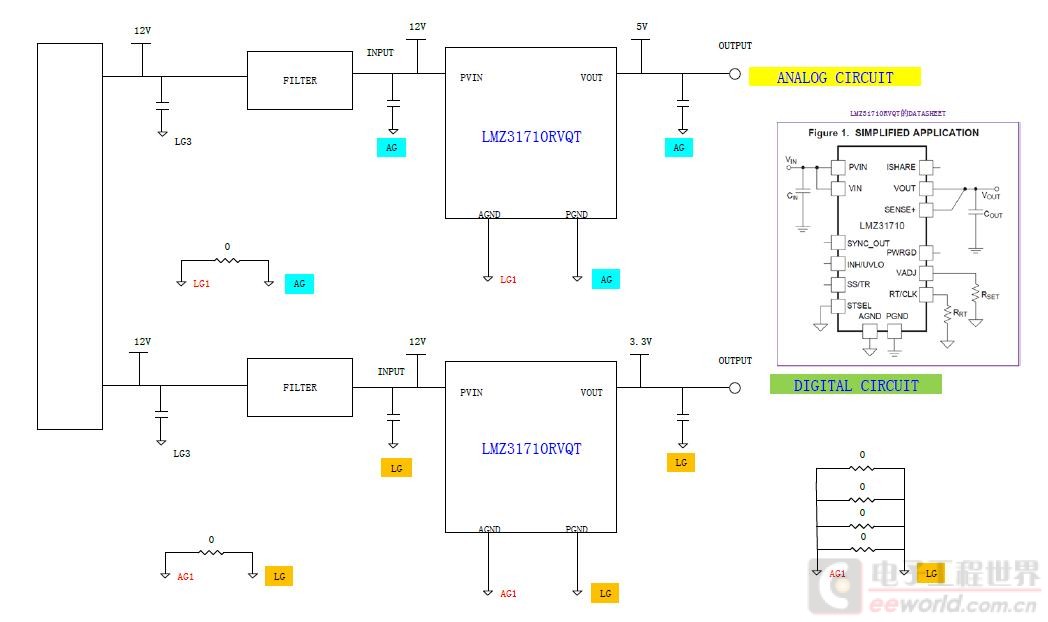

1.我們想使用TI的LMZ31710RVQT，但此芯片本身有接兩塊地的要求，但我們電路板上同時有模擬和數字兩部分電路，請參考上圖，我們這種LG和AG的設計方式是否正確，2.PCB板設計時，AG1是單獨一塊GND，LG是單獨一塊GND，AG1與LG使用0歐姆電阻連接，LG1是單獨一塊GND，AG是單獨一塊GND，LG1與AG使用0歐姆電阻連接，LG是單獨一塊GND，AG是單獨一塊GND，LG與AG使用0歐姆電阻連接，AG1與LG1之間沒有處理以上這么設計是正確的嗎此帖出自電源技術論壇
電路板
繪圖1.pdf2017-1-1916:44上傳
點擊文件名下載附件
53.81KB,下載次數:1
給樓主把圖貼出來討論
AG1與LG用一個0歐連接就可以
