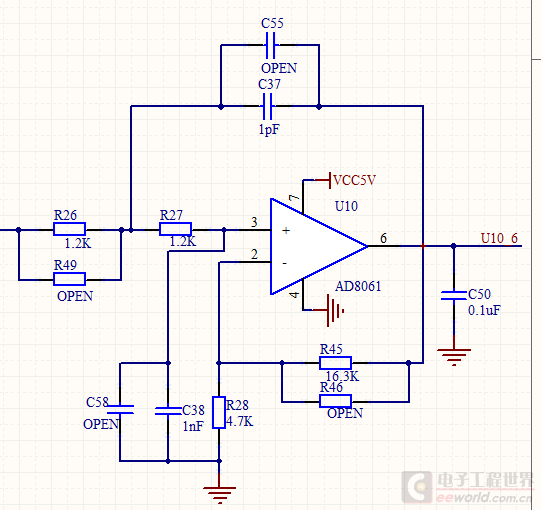

圖為壓控電壓源二階低通濾波器，其中R45電阻為4.7K，別的參數如圖所示。

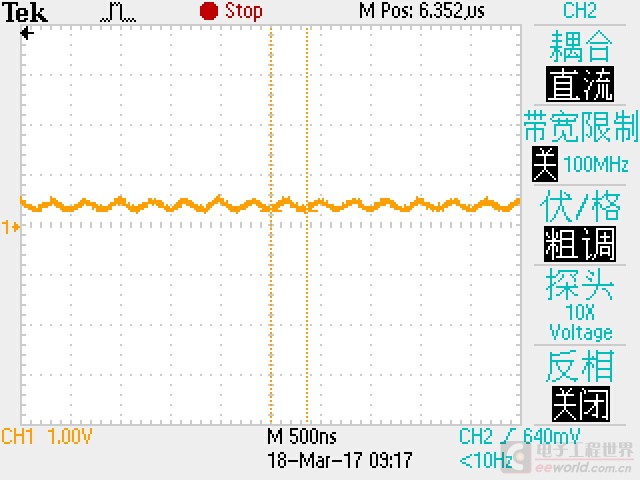

現在遇到的問題是運放AD8061的3引腳輸入波形里邊含有類似正弦波。

輸入2管腳為200mv電壓，R26輸入電壓為200mv電壓。

請問運放3管腳輸入波形為什么含有類似正弦波的雜波？此帖出自電源技術論壇

濾波器

“輸入2管腳為200mv電壓，R26輸入電壓為200mv電壓。

請問運放3管腳輸入波形為什么含有類似正弦波的雜波？”你那個200mV電壓信號，倒底是輸入到R26(左端)，還是輸入到運放2引腳？

順便說一句：你的運放使用單電源，但同相輸入端未見偏置。

這樣能夠工作嗎？

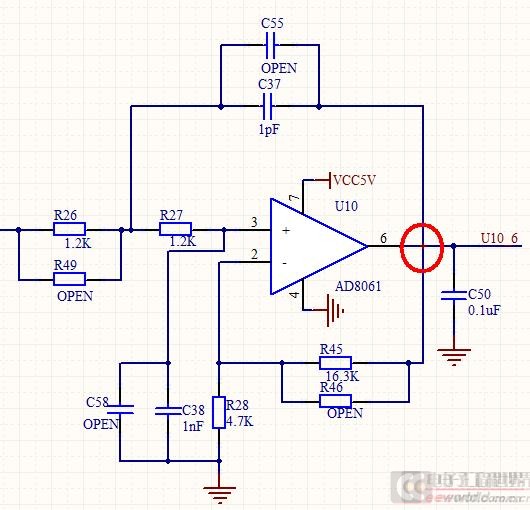

紅圈的那個地方相接嗎？

dontium發表于2017-3-1811:12紅圈的那個地方相接嗎？

不僅如此，運放輸出端接上C50這么大的電容到地，產生寄生振蕩的可能性很大。

dontium發表于2017-3-1811:12紅圈的那個地方相接嗎？

C37標注電容量為1pF，此數值相當可疑，如果C38確實是1·nF的話。

maychang發表于2017-3-1812:18C37標注電容量為1pF，此數值相當可疑，如果C38確實是1·nF的話。

是的，電路參數取值值得推敲。

這個電路前邊是一個精密全波整流，輸入200mv是R26左端，R26左端接精密整流電路。

之前用的也是這個電路沒問題，我自己畫了一個板子，電路都是一樣的，可是我發現我得壓控電壓源低通濾波電路有點問題，用示波器測運放3管腳就有這種類似正弦波的波形

電路圖中的紅圈是相連接的。

電路同相輸入端如何偏置？一樣的電路，在之前的板子就可以用，我就重新畫了一個PCB板，焊接好就發現這個電路有問題，我所說的200mv電壓是前邊精密整流電路輸出的直流電壓。

測量的時候是把比電路前邊電路輸入信號為零，但是由于運放自己有200mv輸出導致壓控電壓源低通濾波電路R26左端有200mv直流電路輸入，但是測量運放的3管腳有這種干擾。

lclhitwh發表于2017-3-1815:46這個電路前邊是一個精密全波整流，輸入200mv是R26左端，R26左端接精密整流電路。

之前用的也是這個電路沒問...

R26左邊輸入的如果是一個對地為正的直流電壓，那么此電路可以使用單電源(如果運放是軌到軌運放)。

lclhitwh發表于2017-3-1815:53電路同相輸入端如何偏置？一樣的電路，在之前的板子就可以用，我就重新畫了一個PCB板，焊接好就發現這個...

“測量的時候是把比電路前邊電路輸入信號為零”“為零”是將R26左端短路到地還是懸空？還是將精密整流電路的交流輸入信號短路？

lclhitwh發表于2017-3-1815:53電路同相輸入端如何偏置？一樣的電路，在之前的板子就可以用，我就重新畫了一個PCB板，焊接好就發現這個...

“但是由于運放自己有200mv輸出導致壓控電壓源低通濾波電路R26左端有200mv直流電路輸入”你自己看看這句話，講不講道理？運放輸出端和R26有直流聯系么？

maychang發表于2017-3-1812:16不僅如此，運放輸出端接上C50這么大的電容到地，產生寄生振蕩的可能性很大。

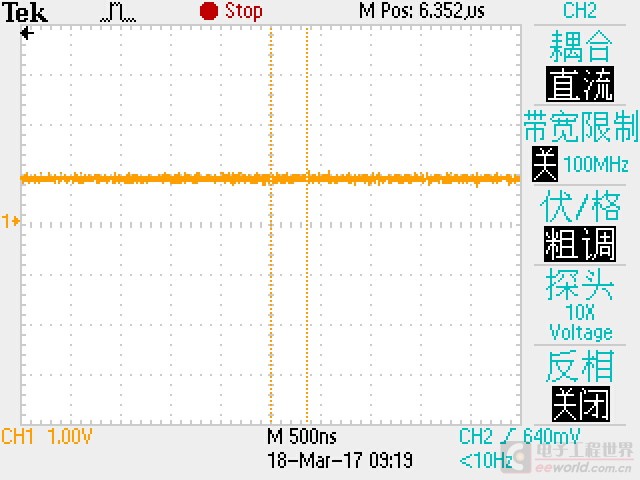

我把C50電容去掉之后發現運放的3管腳就沒有正弦波輸入。

請問老師能否給解釋一下為啥會產生寄生振蕩嗎？

lclhitwh發表于2017-3-1821:28我把C50電容去掉之后發現運放的3管腳就沒有正弦波輸入。

請問老師能否給解釋一下為啥會產生寄生振蕩嗎？

那不是“正弦波輸入”，是你的運放產生了自激振蕩。

你的有源濾波電路，屬于具有負反饋的放大器。

放大器產生自激振蕩的條件是環路增益大于等于1，相移2nπ。

運放的輸出級具有一定內阻，該內阻會與接在運放輸出端到地的電容構成一個一階低通濾波電路。

而這個低通濾波電路會產生附加的相移，如果附加的相移恰好滿足振蕩條件，就會產生自激振蕩。

所以，隨手在運放輸出端接電容到地，是電路設計大忌。

更詳細的討論，gmchen老師在模擬版面曾發過三篇帖子，你不妨搜一搜，再看一看。

maychang發表于2017-3-1822:31那不是“正弦波輸入”，是你的運放產生了自激振蕩。

你的有源濾波電路，屬于具有負反饋的放大器。

放...

謝謝老師的回答

只有高速運放才會這樣吧，換個低壓擺率的可能不會震蕩了。
