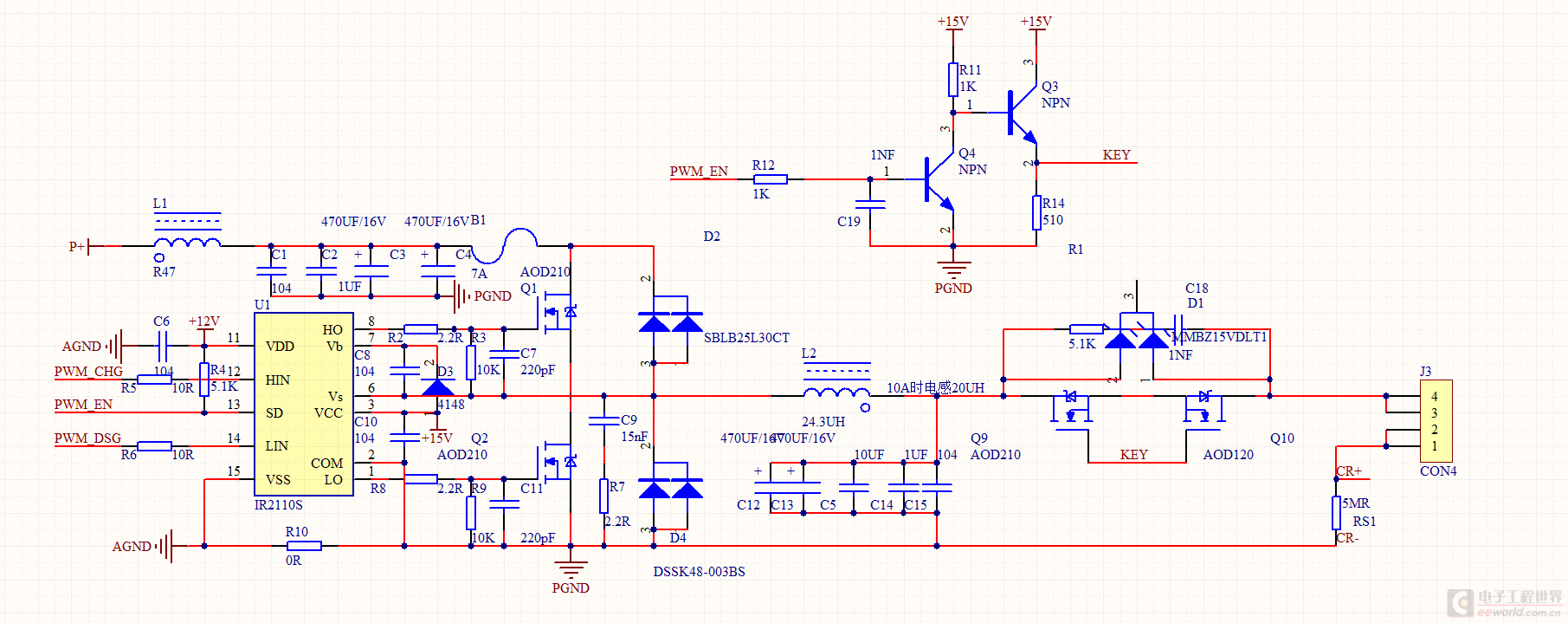

原理圖：應用經典的BOCK-BOOST電路。

IR2110半橋驅動。

沒有用到同步濾波。

頻率為250Khz...主電感20UH@10A..25UH@0A.

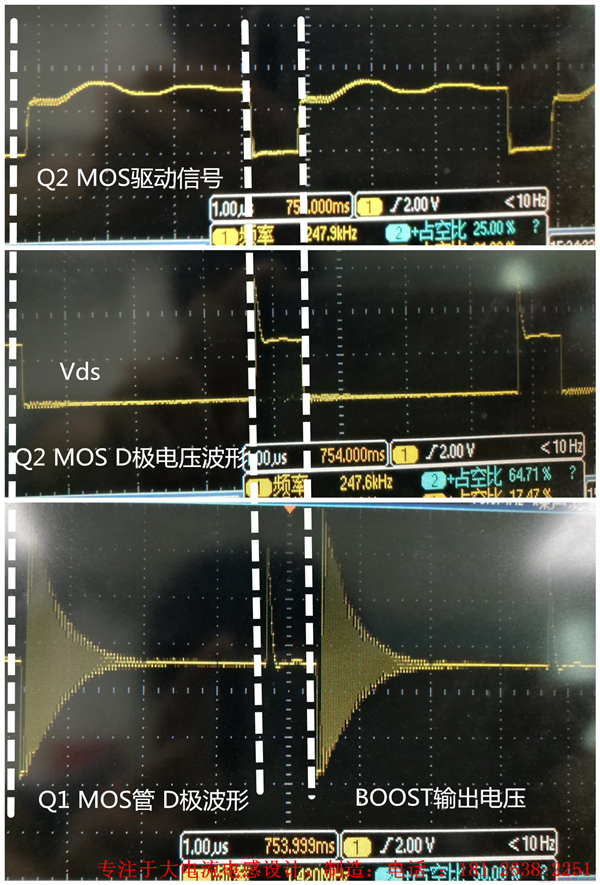

在調試BOOST電路時，電路會產生尖峰和振鈴。

加入R47電感后組成LC濾波器的波形如下（如上圖）

把輸出的的R47換位CL濾波器，產生幅度更大的尖峰和振鈴。

不知是什么原因引起，求各位大神指點。

。

此帖出自電源技術論壇

boost,尖峰,振鈴

電原理圖不對吧？1、二極管D2是否反了？2、既然是Boost電路，為何要用IR2110隔離？3、上下兩支MOS管為何要串聯起來？

為什么這個BOOST電路如此的復雜？

雨后的梧桐發表于2016-7-2611:03為什么這個BOOST電路如此的復雜？

我覺得可能是你L2后并聯的電容太多了。

R2取值太小。

上管導通時，如果速度過高，就會與分布參數形成諧振，會對輸入干擾，它的開啟速度越高，干擾越大。

話說回來，干擾一般都會有的。

它與效率等存在矛盾。

再者，樓主的電路，是廠家推薦的應用電路，它在一般應用時，是很正確的。

這種電路是在占空比70%以下沒有任何問題，占空比增大時，VB的供電就成了問題，占空比越大，對C8的充電時間越短。

上管的驅動就越弱。

加R47電感的原因？如果此電路是廠家推薦的應用電路，那么出現尖峰和振鈴，懷疑是PCB電路有什么不足，比如布的線太亂，是布線導致干擾太大
