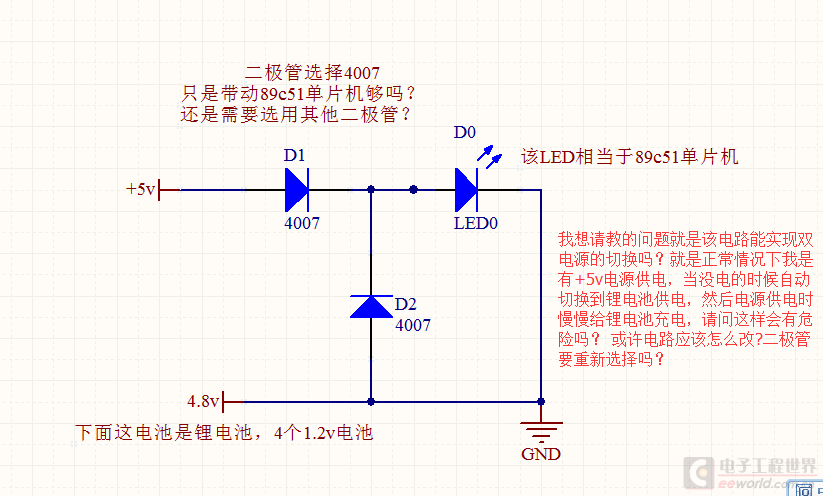

所有問題我都打在圖片上了，請幫我看下該電路是否能簡單實現雙電源的切換，作品是想做個時鐘，因?yàn)榕笥严霙](méi)事關著，想看再打開開關看，可是一旦長時間開著對電池耗電大，因?yàn)樗幌肟偸沁B接著線，所以我想能不能換成雙電源，弄成個可充電式的，所以在此像大家請教一下，互相學習！

此帖出自電源技術論壇

電源

這樣好像不合里，樓主可以添加DS1302，這樣不開不顯示，打開顯示時間

“幫忙看下這電路能簡單實現雙電源的切換嗎？”百分之百不能實現。

4.8V那一路，已經直接短路到地。

不用切換，電路接好，電池就耗光了，而且有電池發熱漏液的危險。

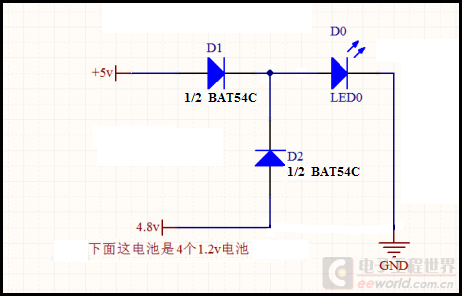

正確的電路如上。

兩支二極管應該用蕭特基二極管。

圖中使用雙二極管是為了節省電路板面積，也降低成本。

如果用兩支分立的蕭特基二極管，當然也可以。

另外，鋰電池不可能每節1.2V。

4樓電路，5V電源不能對4.8V電池充電。

需要充電的話，另加充電電路。

如果換成3.7V呢？

yjtyjt發表于2016-10-112:28這樣好像不合里，樓主可以添加DS1302，這樣不開不顯示，打開顯示時間

我是長期打開的時候會耗電大，原來確實用電池，然后幾天就沒電了

maychang發表于2016-10-112:514樓電路，5V電源不能對4.8V電池充電。

需要充電的話，另加充電電路。

如果電池?fù)Q成3。

7v，是不是可以呢？

寒冰翼love發表于2016-10-114:28如果電池?fù)Q成3。

7v，是不是可以呢？

如果電池改用3.7V，那也要3.7V的這個電池是可充電電池才行。

須知不是所有電池都可以充電的。

寒冰翼love發表于2016-10-114:28如果電池?fù)Q成3。

7v，是不是可以呢？

首帖圖中電池改用較低電壓的可充電電池后，要電路簡單，可以在4樓圖中的D2兩端并聯一支適當?shù)碾娮琛?/p>

5V有電，一方面經D1對負載供電，另一方面經電阻對電池充電。

5V掉電，由電池經D2對負載供電。

顯然，這個充電電流應該接近涓流充電的電流，不能很大。

充電電流不能調整，是其缺點。

對這么簡單的充電電路，只能如此。

用二極管的自然切換似不太合適。

1、剛充滿電時的電池會超過5V，而且原5V電源也未必非常準，或許偏低些，這就會消耗電池。

2、二極管的壓降對電池來說很可惜。

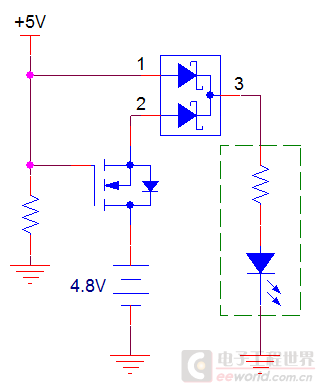

建議用MOSFET控制。

想了下。

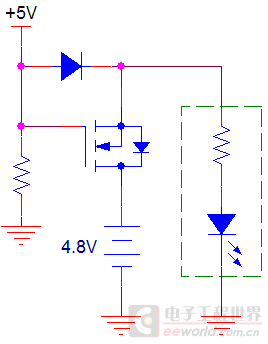

上圖似也不合適，因5V電源會通過FET的體二極管灌向電池。

還得加二極管，但這要就會有管壓降。

再想想有啥好招...

搞個時鐘芯片不就行了嘛，時鐘芯片功耗很低呀

C51應該是3.3V的那一種吧，如果這樣，建議啊，使用個開關電源供電。

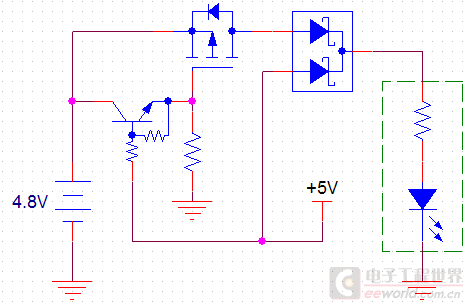

11、12樓的電路還是錯的，越加越復雜了...

還要給電池充電的，，電路太簡單可不行另11樓的電路應該是PMOS才對

這個顯然是不行的！直接短路了……

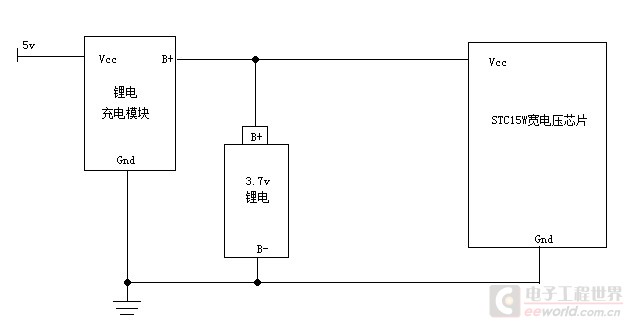

現在還有充放電一體化模塊,輸入5v,輸出也是5v,中間接了一個鋰電,這個成本有點高,某寶上5V1A的要12塊.

切換可以，但是不能給電池充電
