使用兩個MOS管組成開關，將7.2V電壓升壓24V輸出，使用的是MC33063A芯片，但是現在出現一個問題，只要開關打開，芯片一會兒就冒煙了，不知道是什么問題，請大俠們幫忙分析一下。

這是原理圖。

負載電流多大？

yanwen217發表于2016-8-215:42

負載電流多大？

空載的

yanwen217發表于2016-8-215:42

負載電流多大？

有時電感還會有爆炸聲

電感只會在過流下會燒。

D1要用肖特基，在對照規格書看下電路周邊器件參數

VCC連個電容都沒有

不懂幫頂

輸出電流多大？算出輸入電流是不是大于1.5A了（規格書寫的開關電流1.5A），電流本來就要留余量，以防止芯片太燙

有可能電感飽和，導致34063過流燒毀。

提高頻率或者加大電感

電感L1我用的是CD43的封裝，是不是應該換個大一點封裝的功率電感，提升過電流的的能力??？

現在是Q9場效應管冒煙了，也不知道是怎么弄得電流過大的，大俠幫幫忙??！

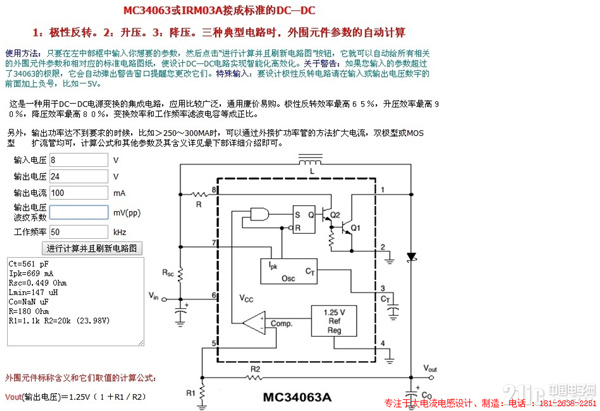

用這個軟件試下，你也可以換個IC，為了省成本用34063嗎？

34063自動設計軟件.rar(50.45KB,下載次數:47)2016-8-1819:43上傳

點擊文件名下載附件

謝謝各位大俠的幫助，我增大了電感的封裝，用CD54的就可以了，之前電感的確是過流了。

liuguilin420發表于2017-1-414:41

謝謝各位大俠的幫助，我增大了電感的封裝，用CD54的就可以了，之前電感的確是過流了。

...

似乎仍然太小。

。

。

。

。

。

34063需要用體積很大的電感才行。

。

。

。

。

。

。

。

一般來說

liuguilin420發表于2016-8-214:14

這是原理圖。

你這個線路，設置Q9的目的，應該是為了能可控切斷升壓輸出吧。

為了這個目的，你可以只切換芯片的VCC端，這個電流比直接串聯在輸入回路要小的多。

一個簡單的小功率PNP管就可以搞定，哪怕輸出控制電壓不夠，最多也是加一個NPN，和你現在2個MOS管用法相似就可以了。

你這樣，Q9還要承受全部工作電流，會損失效率，得不償失了。

那種小的貼片電感，用這很懸的，因為線圈耐壓很低的，而你升壓到24V，電壓已經不算低了，如果功率不需要太大，那種工字型貼片到是可以用。

謝謝各位大俠的指教！
