我有個計劃，我要做完所有的拓?fù)洌?
今天打算做一個驅動變壓器，目標是雙管正激驅動。
以前聽朋友說ep系列的磁芯漏感可以做到很小，所以特地買了點ep13。

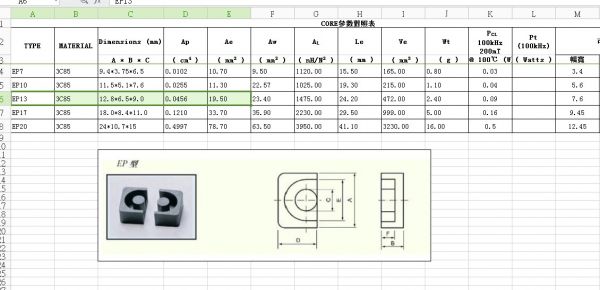

先來看一哈ep13的參數
Np=U*D/（B*AE*F）=15*0.45*10000/（0.2*0.195*70000）=24.7圈，取25圈

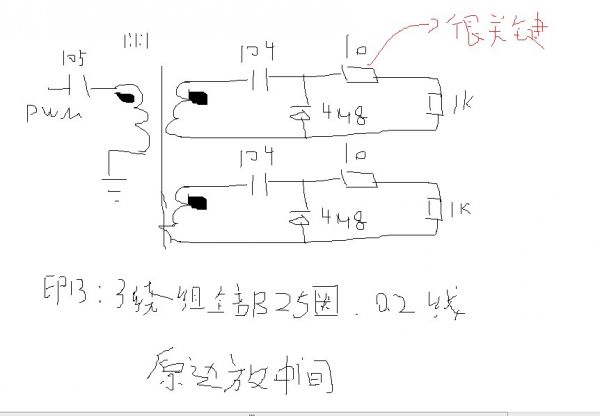

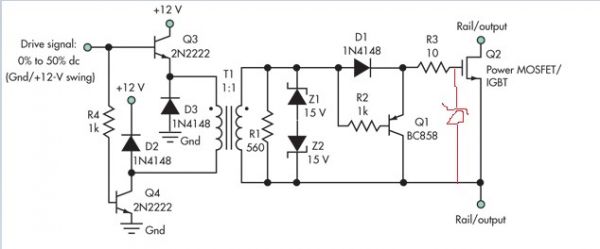

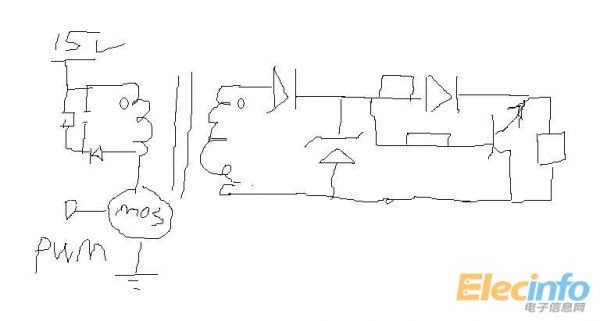

先貼上變壓器原理圖：
或許用0.15或者0.2的線饒30圈也不是什么壞事，，，，，，，

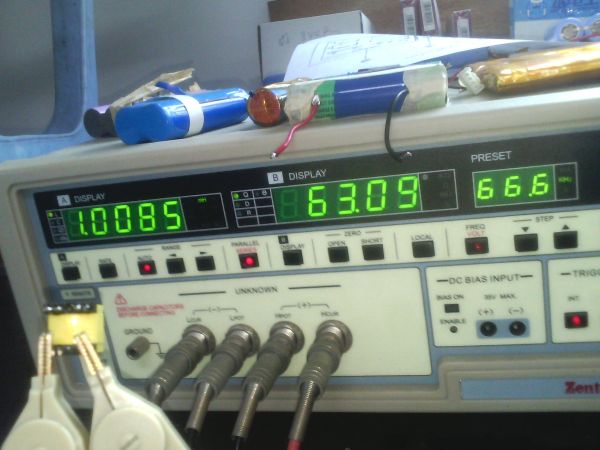

這個上午饒好的，差不多是1mh的樣子
短路2組輸出腳，測一哈漏感

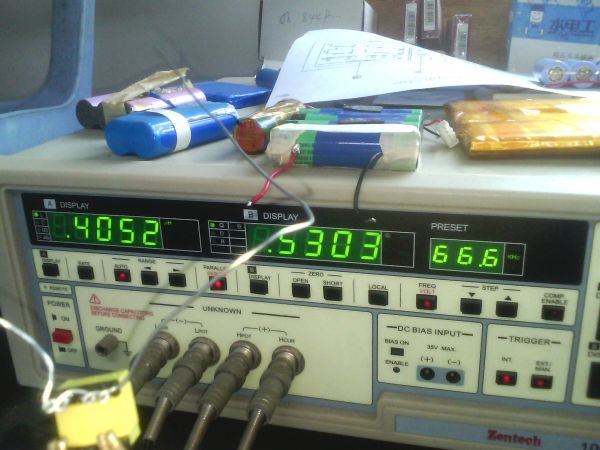

0.4052uh！！！ 看來這個磁芯真的可以做到很小的漏感。不過在小的漏感波形不好也是沒有任何作用的。

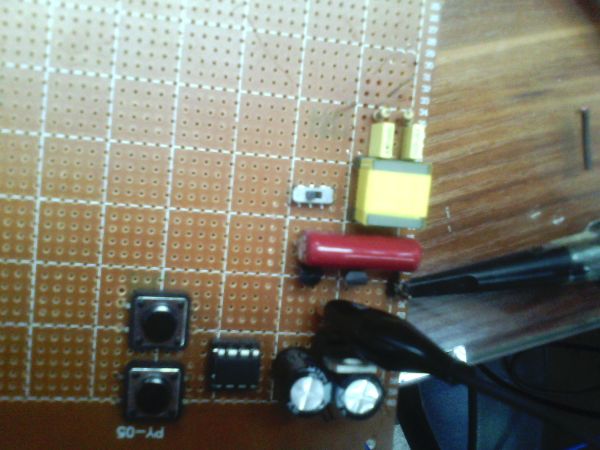

我的測試板子，pwm是單片機輸出（頻率穩定，占空比穩定），經過電平變換，加強驅動以后輸給變壓器
來一張
確認電路焊接沒有錯誤，特別是短接什么的，，，

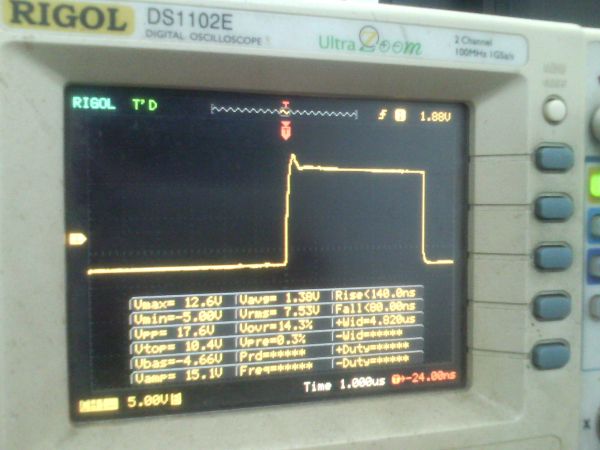

通電，這個是一個繞組空載輸出波形，感覺還可以哦

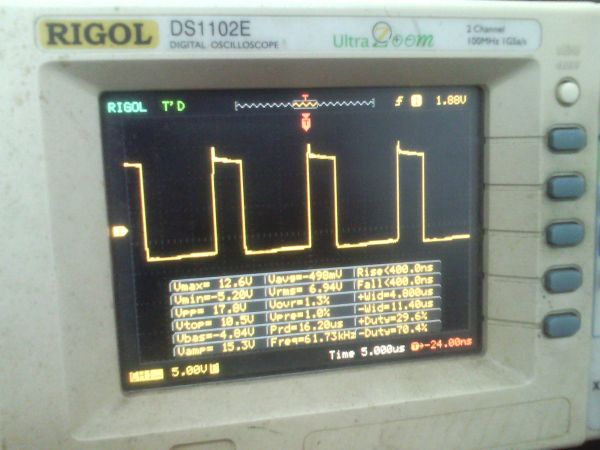

放大在看看，還是比較和諧的

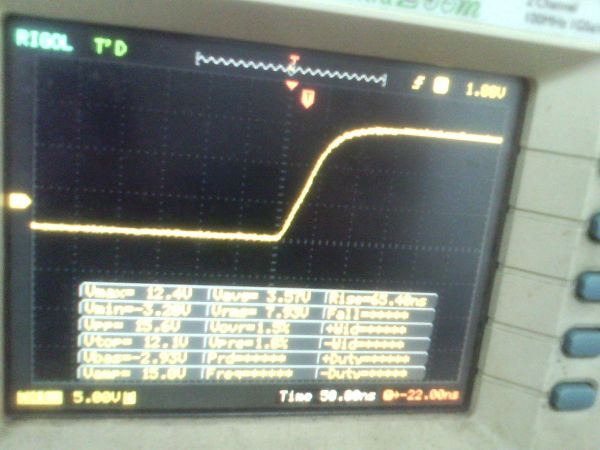

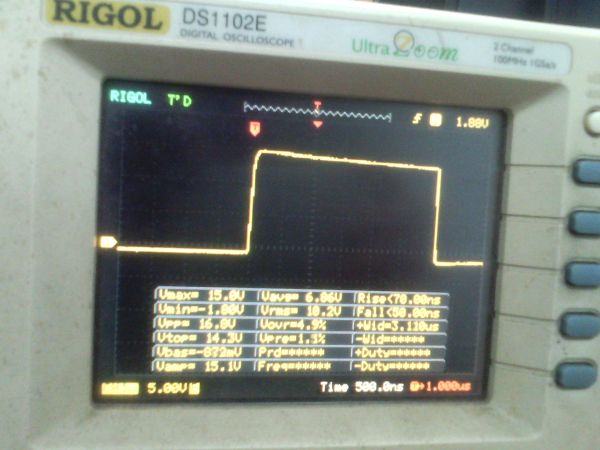

看看波形的上升沿時間，上升到10v的時候大概是50ns的樣子，先記著這個時間，因?yàn)槲覀円洼斎氲纳仙貢r間做一個對比！！！！

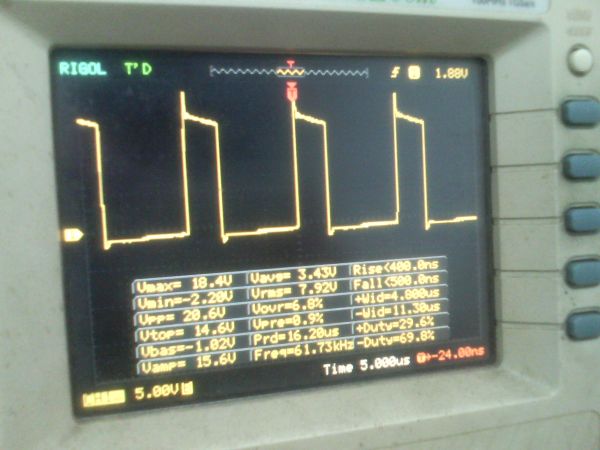

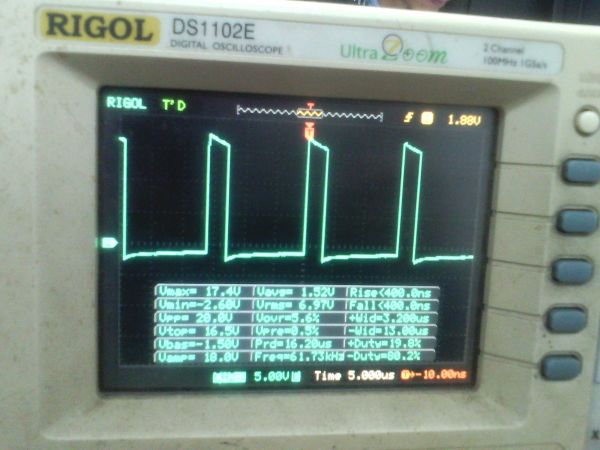

在看看低2個通道的波形，和第一個差不多，只是電壓多了點，可能是我多繞了2圈，饒的時候沒數，，，，，不過這個倒不是什么問題
打開看看，也沒有發現什么不和諧的地方
看看時間和第一個繞組的差不多。。。

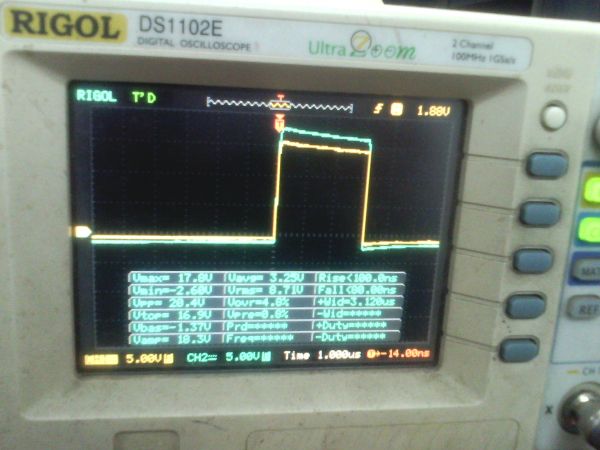

來張合影的，幾乎是重疊的，只是電壓高了那么點點，看上去不爽。。。。
打開，，，，，

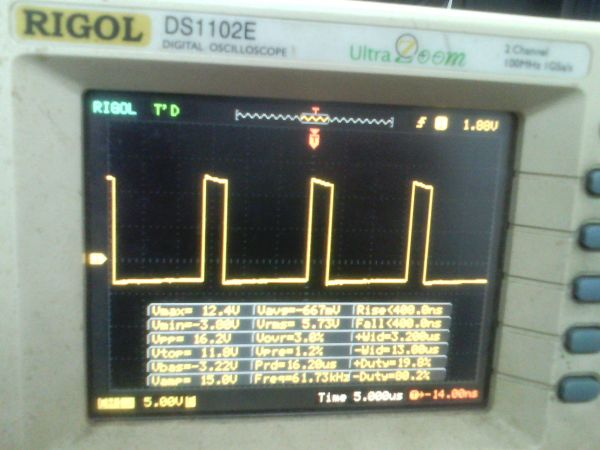

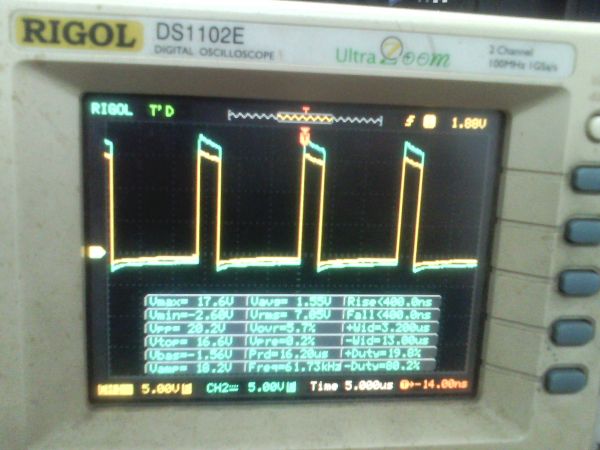

在回來看看輸入波形，個人感覺很漂亮，，，，
打開還是一樣的，，，舒服，，，

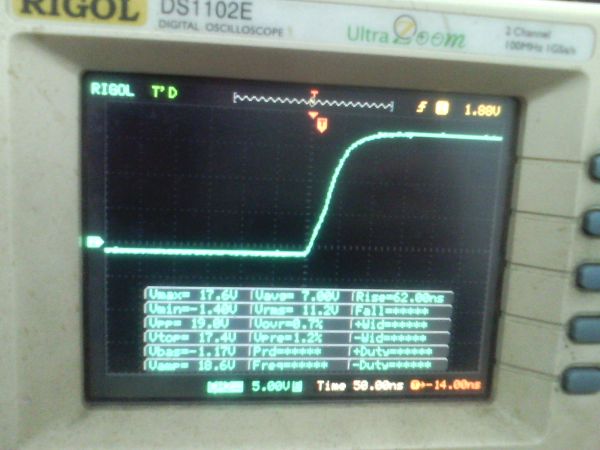

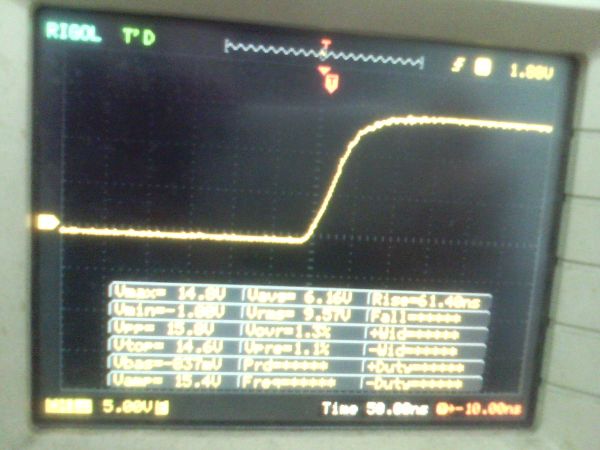

現在看看輸入波形的上升時間，上升到10v也差不多是50ns的樣子，所以變壓器本事并沒有對上升沿時間造成什么不和諧
話說單片機輸出的pwm，上升時間在10ns左右，但是我始終沒有找到把電平變化以后，還能保持上升時間結構，很是好奇那些信號發生源里面的波形放大電路是個什么樣子的
現在在輸出端接一顆222的電容，看輸入端的波形
如下：有個小小的尖峰，但是這個尖峰并不能構成什么威脅，忽略掉。。。。。
打開看看，上升沿的時間肯定加大了。。。。

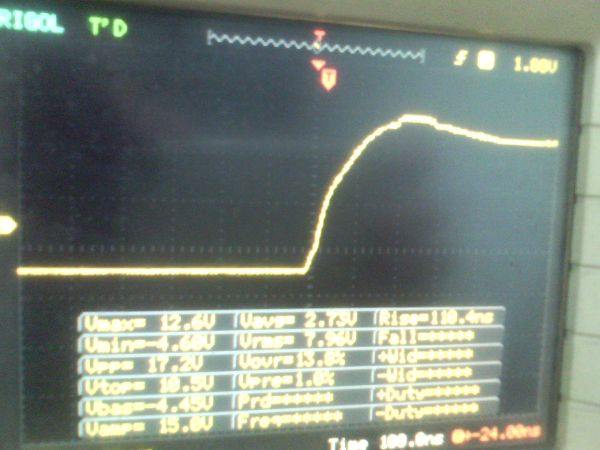

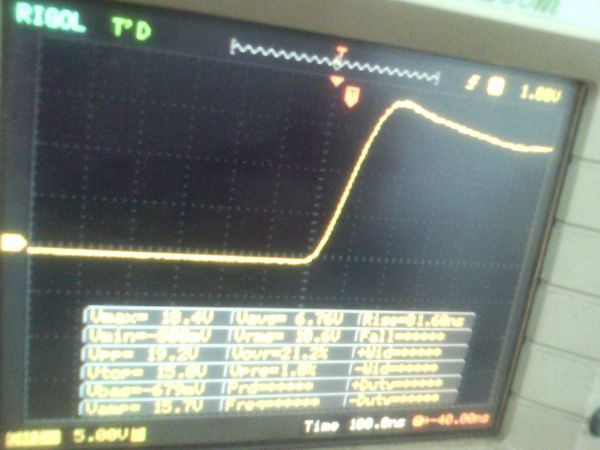

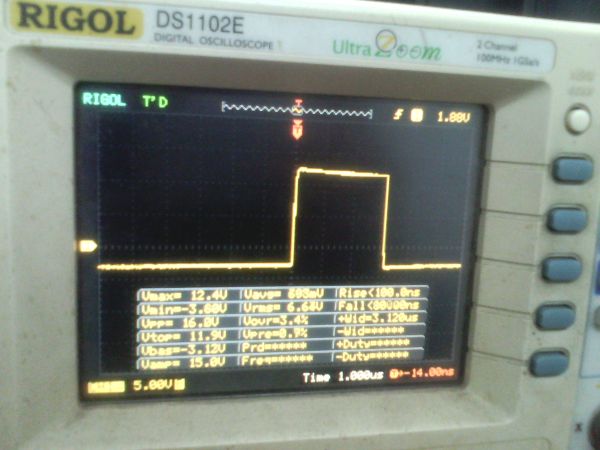

具體是多少了，跑到了差不多100ns，但是對于mos來說100ns也不算太長，我感覺可以接受，，，

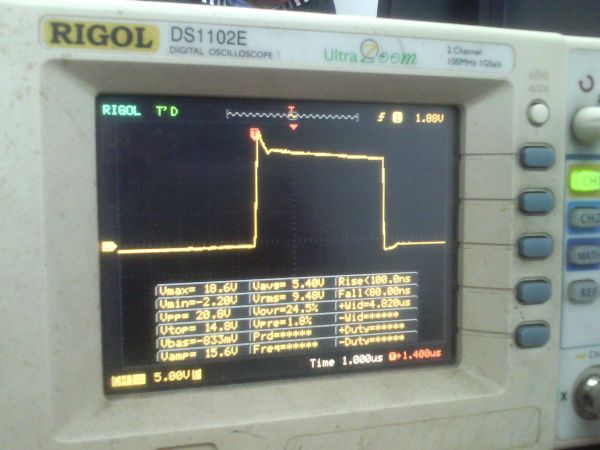

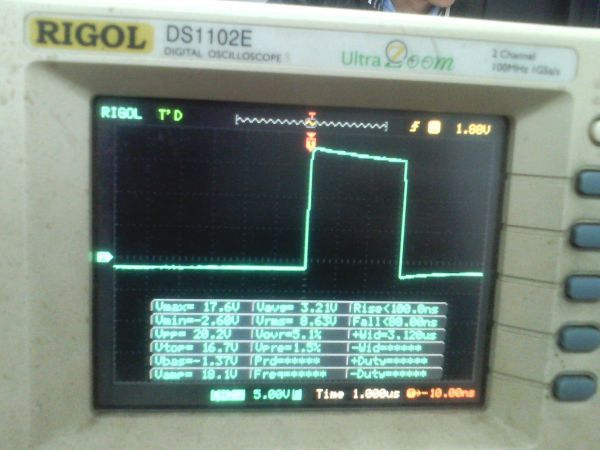

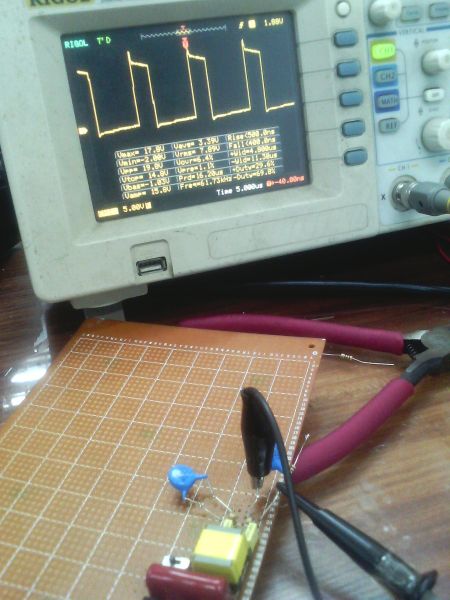

現在來看看接了222電容的輸出端波形，尖峰有點不理想，有點大了
在一開始的變壓器原理圖中，我表明了10歐姆電阻是很重要的，我直接去掉10歐姆電阻，尖峰跑到了8v左右，比現在這個大了好多，，，加大到15歐姆的時間，尖峰小了2v左右
但是我想在輸出加一顆穩壓管，那么還怕mos倍干掉嗎？
打開看一看，尖峰下降還是線性的，，，，，，
看看上升時間和輸入差不多，但是我感覺這個比輸入的要漂亮
最后來一張驅動兩個222電容時候，一個輸出繞組的波形，和前面一個222相比，我并沒有發現尖峰加大了一倍或者出現了什么重大錯誤。
重拍完照到寫完帖子，帶載兩顆222已經過去了2小時，輸入端電源顯示輸入電壓15v 25ma， 整個電路并沒有什么元件出現發熱什么的。
有一個小小的插曲，在變壓器的原理圖中我輸入端的耦合電容是cbb 1uf電容，實際也是用的1uf，
但是當我給cbb電容并了一個黃色的（如上面變壓器輸出那個電容）104電容以后，變壓器哪怕空載輸出，驅動三極管都開始發熱，上升沿時間已經跑到了2us級別，三角已經開始線性工作了，，，
更不用說輸出帶電容的發熱情況。
于是我去掉并接的104電容，用電橋測試了一哈，并沒有發現他是壞的。我很是不解為什么并一顆電容會出現這種情況，，，，，，
最后來個終結：
感覺今天用ep13做的這一個驅動變壓器還是可以使用的，重波形看上去沒有什么不和諧的，雖然有個尖峰，但是我想實際應用的時候加一顆穩壓管應能保證mos的安全工作
還望大伙如果能對上面所做變壓器提出寶貴的建議和意見
管理員幫頂，詳盡的描述~
謝謝支持，我相信很多網友也是困惑這一塊的設計和制作，所以我做了一個，貼上波形，看看大伙都認為在設計的時候應該注意哪些方面
我也來參與。。。。我看到很多 18650 的 lion-battery
驅動變壓器用哪一種磁芯都可以的， 主要還是考慮成本的問題
串電容主要是消除驅動中的直流分量，防止 驅動變壓器飽和
但電容容值太大以后，對于 8050+8550 負荷就大了，容易發熱
謝謝團長大人的提醒
電容隔直這個是明白的，至于采用1uf這個容量主要是基于盡量不讓電壓下落影響變壓器品質這樣一個原因
至于三極管發熱，我相信并不是由于我多加了一個104電容的容量引起的，而是其他原因，當然實際應用中耦合用一顆104電容應該是能滿足需求的。
三極管加個散熱片會有改善吧 昨天帶2個222的電容幾個小時，都沒有什么熱量，這個是不用加的 **此帖已被管理員刪除**
沒有電容，不存在電壓下降，只是驅動不能大于50%，但是這好像不是什么問題，我只是在實驗的時候發現4148會引起一個尖峰，所以在mos哪里加一個穩壓管來保證安全
加穩壓管后測試了GS波形嗎?那穩壓管起到作用沒有呢
那個尖峰估計是漏感引起的，相信加穩壓管是起不到作用，得在二極管加吸收，，，
如果把前端的管子，換成mos，rcd復位，驅動會不會瞬間很強勁
樓主，我做雙管正激，不知為啥會在開通和關斷期間都會有一個電壓的突變，，，不知是何問題？用的驅動是你的電路驅動，變壓器為15:15:15 漏感是很重要的一個參數，，要三線并饒，，還有你原邊的圈數過少，，弄到30圈左右比較合適 你好我想系統學習下驅動變壓器設計，你給我講講這個公式算法吧。。。謝謝 好貼！不知道lz的那個發熱問題解決了沒？怎么解決的？什么問題？ 你這個15*0.45我知道，是電壓乘以占空比，這個*10000什么意思，怎么來的，詳細解釋一下！謝謝，要搞懂 大功率電感廠家 |大電流電感工廠
