1.有人能指點一下tl494的輸入欠壓保護和過流保護怎么做嗎？
2.過流保護可以把pin3接到4嗎，那樣會不會影響占空比？
以上問題希望請前輩前輩指點一下
欠壓芯片不工作，不就保護了嗎？你可以用另一個EA做限流保護，也可以加個比較器接到4腳（4腳電壓大于3點幾伏就沒有輸出了）
您說的很對。不過我是初學，很多東西不懂。能不能請您再稍詳細地介紹一下欠壓時，如何讓芯片不工作，也是利用pin4嗎？
欠壓時芯片內部鎖定，芯片已經不工作了，不要其他外部條件
你可以仔細看看datasheet

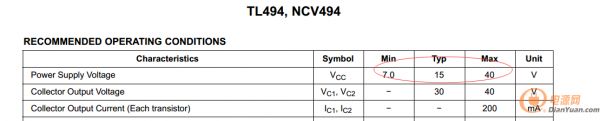

不好意思，我沒有說清楚問題具體的要求。芯片自身的工作電壓范圍是7-40V。這個問題來自我正在做的一個實驗,您看如果按照?qǐng)D里的要求要怎么處理能夠欠壓保護？

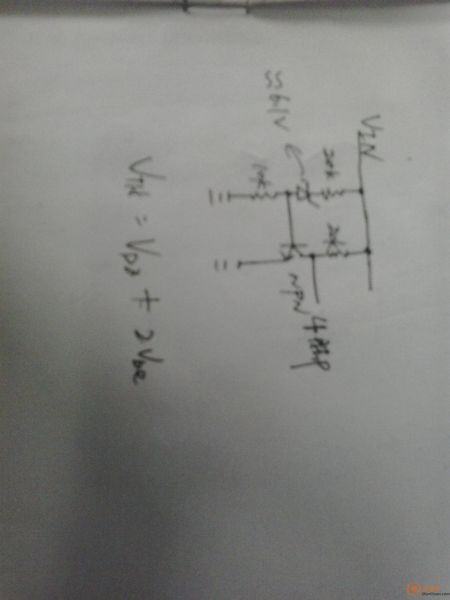

要求不高就這樣，要求精確就用比較器做吧，同相端接8.1V（可以用431），以上兩種方法都有很大局限性，，，個人偏向用單片機控制
非常感謝您的耐心回答
不用客氣，大家相互幫助
哥，我想請教一下，TL494做過流保護，動作電流是2.0A 如果不用比較器的話，想請教一下3腳4腳如何接，最好有電路圖，再此先謝謝了
