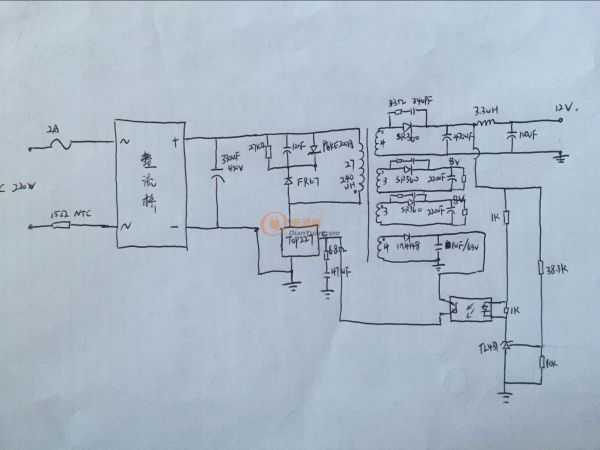

下面是原理圖主輸出12V1A，其他兩路都是1W

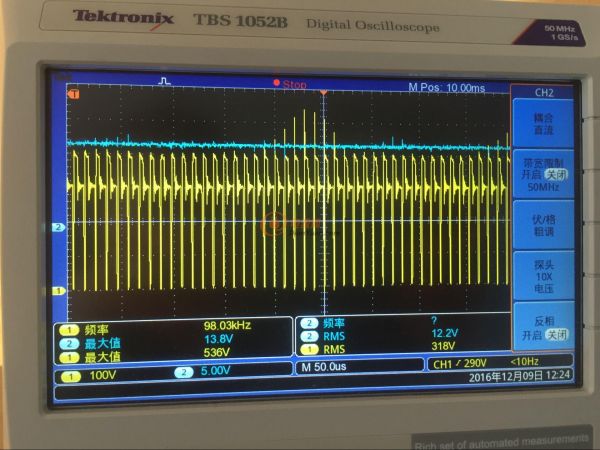

下面是調壓器慢慢輸入的波形，
通道1是DS間的波形
通道2是主輸出的電壓波形（帶載12Ω）

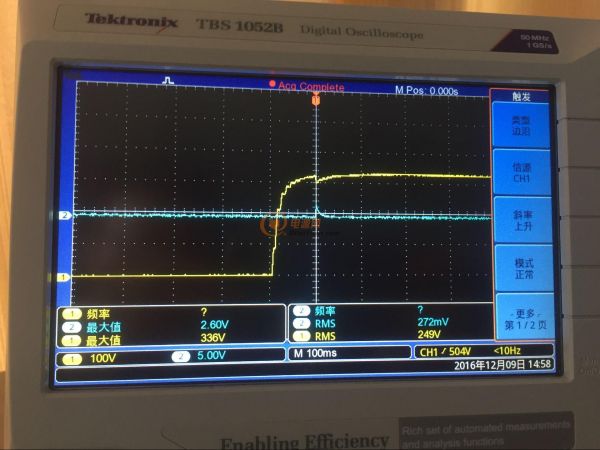

直接上220V時的波形
通道1DS間的波形
通道2輸出電壓波形，
由圖可以看出在TOP芯片剛一動作就炸了
top22X早已停產，看是不是買到假貨了。另外：12v整流管耐壓選低了。
應該不會吧，買了十幾個都沒一個有用的？只做15W的電源，選了個做150W的芯片，太不靠譜了。
變壓器飽和，炸
要想不炸，變壓器按150W設計
為什么慢慢用調壓器就可以呢，因?yàn)榧依镏挥衪op227，不怎么理解，管子是150w為啥不能直接做成15w的，非要設計成150w的呢不用調壓器，直接上電，變壓器深度飽和，快速?lài)?yán)重過流，芯片不能及時關斷。
用調壓器，電壓緩慢上升，變壓器輕度飽和，輕度過流，芯片能及時關斷。
那我換成20w的TOP芯片就可以了嗎？換成20w的TOP芯片，這只是第一個問題。
第二個問題，變壓器初級電感只有240微亨？電感量太小。
第三個問題......
問題太多
這是用PI軟件設計推薦的電感值，沒怎么用過，求指導，都有哪些問題慢慢開機后，測一下Ip，計算一下B值，看有沒有飽和，
二是看一下VDS是不是太高了，把時基打到500mS去看VDS的最大值
那個B值怎么計算的啊Bmax=Ip*Lp/(Np*Ae)
Ip初級電流最大值
Lp初級電感量
Np初級圈數
Ae磁芯截面積
他們的單位都是什么呢？ 初級最大電流怎么測，我一上220就直接炸了示波器掛CS腳，測出最大電壓值，再除CS腳檢流電阻，你慢慢開機不是不會炸嗎？
CS腳不是檢測的反饋控制腳嗎 A,mH,Np沒有,mm2 我的電感是240uH,初級圈數35，磁芯AE=0.5mm*0.5mm=0.25按你的12V 1A+2個1W，就是14W，
我按你12V 1A算，我們一般用EE16加厚的，Ae值大概是36
初級70，次級10，電感量大概1mH，Ip大概0.7A左右
你用的什么磁芯，0.5mm還是cm啊！
用的EEL19 弄錯了是5mm EE19的Ae值是23mm2,做14W小了 大神，意思就是說我選的磁芯AE小了，那么AE與功率的關系是怎么確定的啊別，大神不敢當
大概是2.5倍，
不單是磁芯啊，你的變壓器設計也有問題啊
你先按我的變壓器繞一個變壓器試，兩個1W的可以先不考慮
你這431的“R”“K”之間不加個電容？431內部的運放沒有負反饋也工作不穩定呀......不知道怎么加的話看看TOP264的Datasheet借鑒借鑒。 已經被添加到社區經典圖庫嘍
