各位前輩，

　　小弟做一個PFC電路，目前在試驗PI參數階段，輸出電壓想穩定在380v，開關頻率18kHz，有源全程開關式的boost電路，現在選用5mH的硅鋼片電感。上電仿真時，電感嗡嗡嗡的聲音很大，使用示波器查看流過電感的電流最大能達到10多安培，這個硅鋼片電感是從空調上拆下來的。

　　請問，電感這么大的聲音是因為流過電感的電流太大了么？和電感飽和有沒有關系？

電感有沒有飽和,看電流就知道了 檢查下環路是否正常 具體怎么檢查呢？能做的就是調節PI參數了。。。是數字實現的，參數我沒有經過計算，直接調試的。

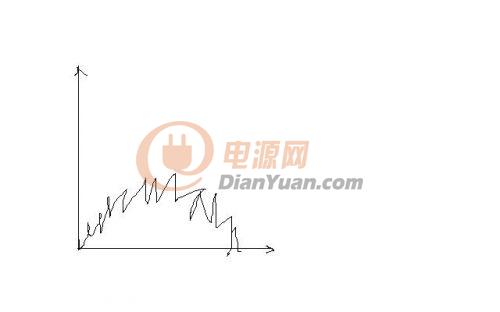

電流波形是這樣的，覺得挺正常的，只是波動幅度比較大，平均電流4.xxA，最大電流9.xxA，電感承受的最大電流好像是10.xxA吧，是因為這個原因么？

看一下MOS的電壓波形··· 18K的時候聲音很大 著實不正常 看是不是電流的文波太大？

是不是18K的頻率有點低，是不是進入音頻了。

你好，我現在也在做PFC，看了你的帖子，能交流一下嗎？我的QQ：984311443 大功率電感廠家 |大電流電感工廠
