本想著沒做個雙管正激，想弄個600w的，，，，但是目前看來暫時是沒這個機會了，，，，，，
所以做了一個12v 30a的雙管正激，，，，，
只是畫了畫原理圖，pcb，在實測了哈，沒什么理論分析（肚子里沒貨就這樣），，，，，，
帖子稍長，大多都是屁話，，如果里面對你有需要的，可以參考
V2版原理圖
DR-400w 12V雙管正激.PDF

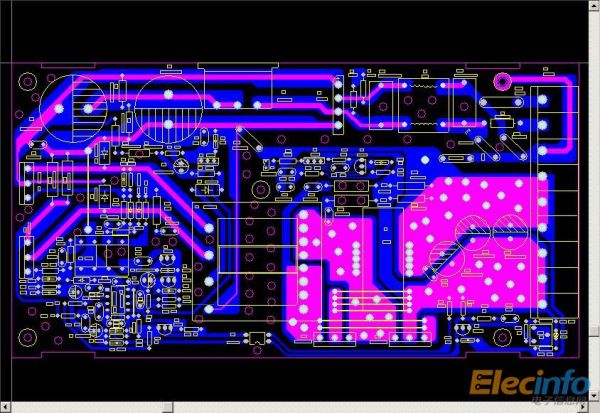

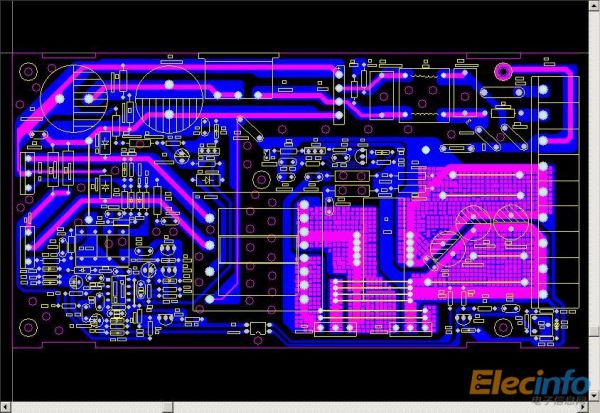

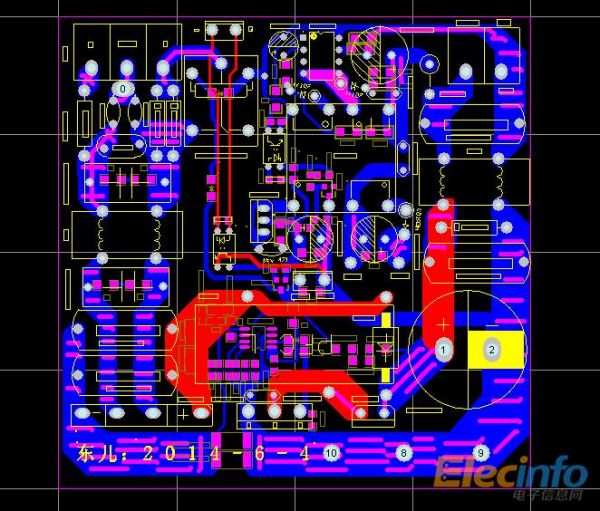

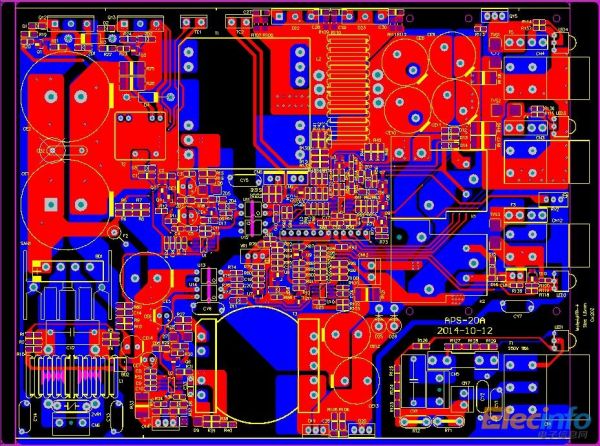

pcb布局

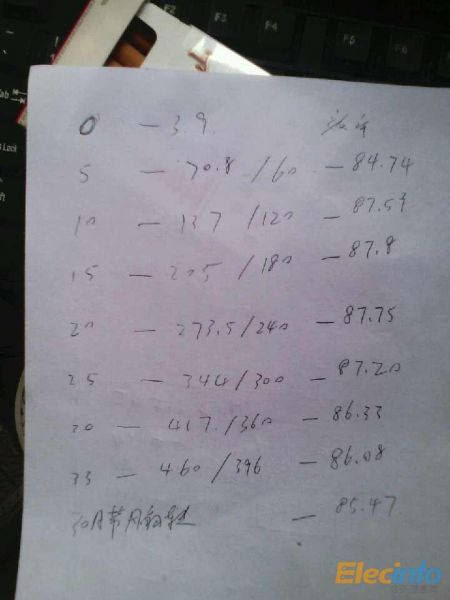

最終測得效率
驅動變壓器參數如原理圖
主變壓器參數實測ae=178，初級38圈，次級6圈，vcc3圈，三明治饒發，vcc在次級后面，電感量4mh，，，，，
輸出電感33,125鐵硅鋁，1.2線*4繞14圈
工作頻率84k
大體的思路。。。。。
1：輸入是保險和emi濾波，，，，手頭只有22的綠環，能繞幾個mh是幾個mh吧，電容只要250v 0.33uf。。2級，，保險待會計算，，，
2：過了是一個可控硅控制的延時過零軟啟動，單片機控制，，這次會把stm8單片機引入，，，
3：接著是一個ccm pfc，，，，采用ncp1653作為控制，鐵硅鋁作為電感，，，手頭有個39的，，，
4：pfc輸出給后級的雙管，中間加入一個小小的共模濾波，，，只為了讓輸給雙管的電壓干凈一點，，
5：雙管部分，，，，，，，
6：輸出加入撿流電阻和mos，作為可編程的過流保護，，，
7：輔助電源和風扇的設計，，，，，
首先是輸入保險的計算，pfc 按0.9效率，雙管按0.85效率肯定不是很未過，，那么600/0.85=x/0.9=y=784w。。。。。。。
784/100v=7.84a，不知道有木有8a的保險，。。。。既然把最大電流求出，，那么整流橋用15a或者20a的，電壓600v，共模電感的線，手頭只有0.7,1.0,1.2,1.6的，，，0.7的線，哪怕風吹，肯定也力不從心，，1.0應該沒啥問題，就看能繞幾圈了，，，
接著是可控硅這一個部分，，，設計這個的目的不是為別的，像我這樣運氣相當相當的不好，，一插大功率的東西，基本都是在電壓很高的時候插進去的，那個火花，相當的壯觀，，，，所以這次采用延時過零開啟，，最大程度上消除火花和軟開啟，，
至于用多大的可控硅作為開關元件，20a，600v吧，，，，

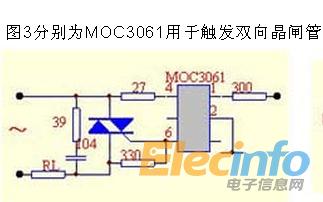

可控硅的過零驅動采用現成ic，比如moc34063，自己用也不再會在理這幾毛錢，，。。。
接下里是ccm 的pfc，設計，對于第一個輸入端的cbb電容，打算用2個1uf并聯
按著ncp1653里面的規格書一步步設計就是個不錯的選擇NCP1653_300W_PFC_設計程序.pdf
不過我比較喜歡自己的模式，，，
采用100khz頻率的ncp1653
Pfc提供：600/0.9/0.85=784w
Pfc取到780w
開始pfc電感設計：
最大輸入電流：780w/90v=8.72a
輸入峰值電流：8.72a*1.414=12.33a
電感紋波電流一般0.15到0.3
這里取0.3
那么mos的峰值電流=12.33+0.15*12.33=14.18a
根據L=Vin*D/(紋波電流*F)
D=(VOUT-1.414*VIN)/VOUT=（400-90*1.414）/400=0.682
L=1.414*90*0.682/（12.33*0.3*100000）=234uh
對于這個這個電感，如果用普通的磁芯來做，我習慣用NP=L*Ipk/（B*AE）來計算
手里還有1個鐵硅鋁：7725439.9*24.1*14.5mm
而對于鐵硅鋁做電感，我一般是依靠一個文檔來設計參考
首先根據電感量和最大峰值電流得到一個磁能，，，，，，，，，，，

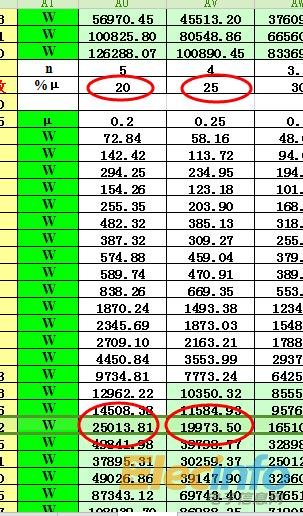

讓后他把磁芯磁能于電感量下降率的關系做了一個表格，，，，，，
可以看出我的磁能和他上面表格寫的最接近的參數是電感量下降為最開始的20%
那么234uh/0.2=1170uh
這個磁環的電感系數為168nh/每圈的平方
這樣可以算出最終的實際圈數為=根號下（1170/0.168）=83.45圈，實際取80圈
對于輸入電流擦不多9a。那么銅線肯定不會少，手里就那么幾種，就使用1.2mm的銅線，拼命的繞80圈，應該是可以的，，，，
使用這個表格做的電感重來沒有失手過，，，，那位仁兄可以反推一哈，。。
樓主繼續啊
由于大雨把我們地區的電線干爆了，這兩天一直處于無電狀態。。。。
現在開始說說雙管正激的設計，，，，

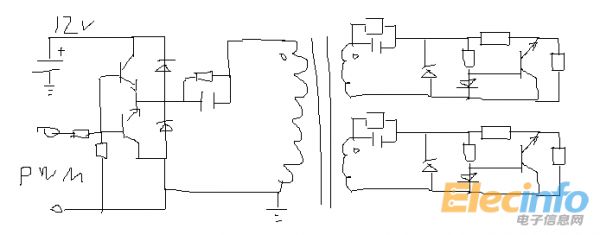

首先是驅動變壓器的設計，打算采用的結構如下：

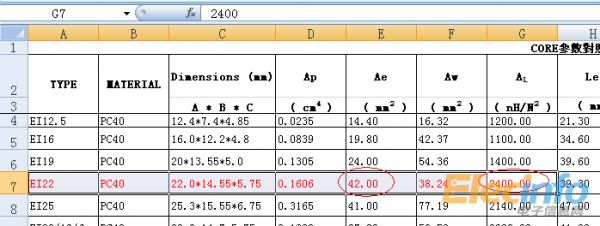

驅動變壓器打算采用EI22
每一路驅動電路設計為1a。那么原邊需要稍微大點的三極管，打算采用2sd882和2sd772
至于圈數，可以先來一個簡單的計算 NP=10000*VIN*DMAX/（F*B*AE）=10000*12*0.5/（65000*0.2*0.42）=11圈
為了保證激勵電流比較小，那么需要的電感量要大點，2mh，我感覺差不多，那么要達到2mh的圈數NP2=根號下（2000uh/2.4uh）=28.8圈，取到30圈
變比是1:1;1,由于驅動平均功率較小，所以驅動線采用0.25mm。原邊采用0.35mm，2個驅動繞組采用三重絕緣漆保險，繞組結構采用0.5NP--驅動(雙線并繞)--0.5NP，這樣既可以保證漏感較小，輸出的驅動繞組最大程度上是一致的
現在來核算一哈哈，變壓器是否繞的下

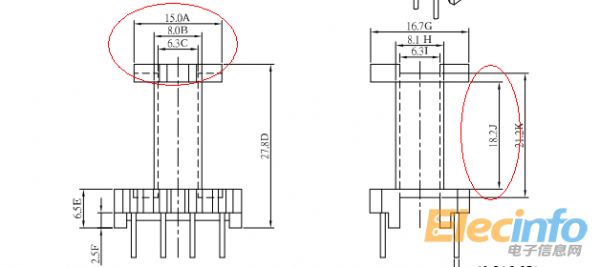

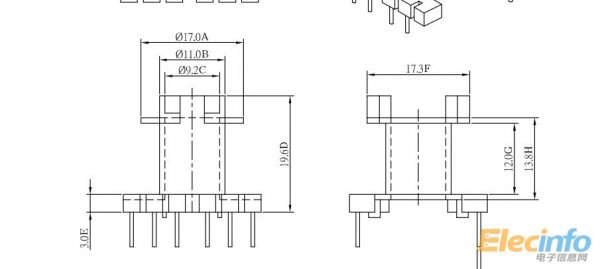

ee22的骨架：
骨架槽寬為18.2mm，如果是0.25線雙線并繞，直徑為0.5mm，18.2/0.5mm=36圈，那么一層繞30圈，問題應該不大，原邊一層只需要15圈，肯定是繞的下的，只是不能密繞，不知道，繞出來以后漏感怎么樣，，，，
在看看第一圈的槽深，一邊的深度是，（15-8）/2=3.5mm，剛剛計算出只需要3層，0.25+0.35+0.35=1mm。。。。。。。好像搓搓有余，膠帶搞的老厚也繞不滿，，，當然這個可以加大線徑，，，但是感覺確實沒有那個必要
至于其余的電阻電容，這個得需要實際來確定，，，
接下來是 正激變壓器的設計，按公式，我們一步步來，，，，，，
輸出40v 15a，600w，效率預設0.85，輸入為370v-420v
1：AP=AW×Ae=(Ps×104)/(2×ΔB×fs×J×Ku)
Ps : 變壓器視在功率 ( W )
Ps=Po/η+Po
Ps=600/0.85+600＝1306W
J :電流密度 ( A ) .取500 A/cm2
Ku:窗口系數取0.3
AP=(1306×104)/(2×0.20×65000×500×0.3)=3.348 cm2

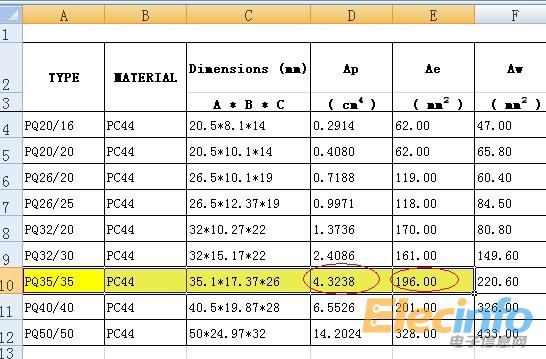

那么就找和3.348cm2差不多的磁芯，但是找了半天，木有看到，，，，，那就pq3535吧
AP=4.323 ，AE=196
那么現在來計算圈數，，，，，
第一步是計算變比
希望他在370v，滿載輸出時，占空比為0.4，那么370*0.4/42=3.524
第二部是原邊圈數
NP=370*DMAX*10000/(F*B*AE)
=370*0.4*10000/（65000*0.2*1.96）
=58圈
次級圈數=58/3.524=16.48圈，如果把次級取到16圈，原邊NP=16*3.524=56.3圈。取到56圈
第三部是線徑的計算
IPK原邊=Po / (η×Dmax×VIN) =600/（0.85*0.4*370）=4.769a
不可忽略的是原邊電感那個激勵電流，那么我希望最大峰值電流不超過5a，可以控制原邊電感量和輸出電感量
原邊有效值電流 I有效=IPK*根號下（DMAX/3）=5*0.36514=1.825a
按經驗0.55mm線過1a電流問題不大，所以原邊采用0.55*2雙線并繞。對于65k的頻率，肌膚效應好像是在0.6個mm，0.55mm銅線應該能被完全利用
對于輸出繞組的計算直接原邊*變比=1.825a*3.524=6.43a 那么輸出線用0.55*6跟
接下來是驗算，骨架是否繞的下，這一步很重要！
繞發還是三明治，，

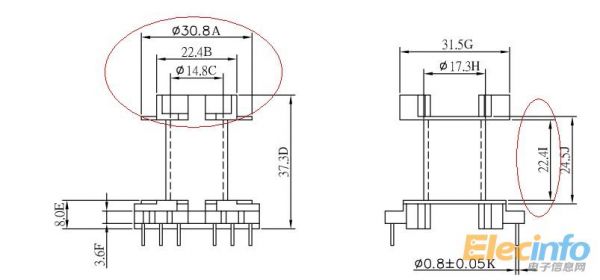

先看骨架槽寬為22.4mm，第一層為0.5原邊，原邊為雙線0.55mm，28圈。0.55*2*28=30.8mm。。。。。。
超了，那么我還是希望一層能夠繞下！ 除了加大線徑，好像沒有啥辦法，至于肌膚效應，先放一邊不管，，，
那么預設一根0.7mm的線，先計算一哈0.7mm線能夠多大電流 0.35*0.35*3.14*5=1.923a 好像可以
0.7mm線繞28圈，需要的寬度為0.7*28=19.6mm ，19.6mm/22.4mm=0.875.。。。。有那么點緊張，但是應該能繞的下
在計算一哈次級，次級是0.55線6跟并繞，那么0.55*6=3.3mm，一層寬度按有效20mm算。20mm/3.3mm=6.06，那么3層應該是可以繞完的，，，，，，
現在看一哈骨架的深度，一邊的寬度為（31.5-17.3）/2=7.1mm
那么一共有5層漆包線，0.7*2+0.55*3=3.05mm。。。。。
一半都沒用到，，，看來前面的計算有問題，，需要重新核算，，
比較合理的一個層數是8層，原邊4層，次級4層
原邊線頭出去以后可以回到原來的位置，次級也是一樣，這樣變壓器好繞，好看，窗口利用率也稍微高一點，，
既然把次級分為4層，每一層還可以6圈，感覺6圈有點多，那么每一層繞5圈，4層就是20圈，原邊圈數為20*3.524=70.48圈 每層繞17圈，17*4=68圈，最后一層19圈，就是剛好70圈
那么原邊一層17圈，采用0.55*2雙線的話，17*0.55*2=18.7mm。應該是可以繞下的，次級肯定沒問題
那么這個時候才來核算一哈線包的深度 原邊4層，0.55*4加上次級4層，總深度為0.55*8=4.4mm
考慮一哈層之間的絕緣膠質，7.1mm的深度應該能被有效利用，，
現在可以核算一哈磁芯的磁密度取的是多少，70/20=3.5的變比 370*DMAX/42=3.5 DMAX=0.397
B=370*0.397*10000/(圈數*F*AE)=370*0.397/（70*65000*1.96）=0.164.。。。

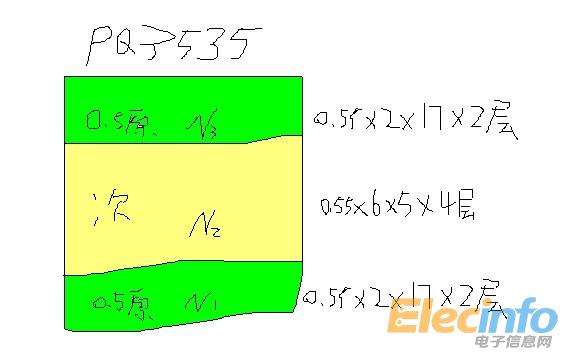

那么最終的變壓器結構為
最后一個大件就是輸出電感了，，
輸出電流為15a。按20%紋波電流，3a。
最高電壓420v的時候，占空比DMAX=3.5*42/420=0.35.。。。。
L=42*（1-0.35）/（65000*3）=140uh
峰值電流為15+1.5=16.5a
手里還有幾個 26.9*14.7*11.2 導磁率125的鐵硅鋁，打算拿2個環并在一起，1.2mm線，繞上50圈，，，，
忘了還有一個激勵電流那個沒有計算，剛剛得出原邊IPK可能在4.76a，那么激勵電流按0.3a計算。
根據公式電感公式，得到L=VIN*D/(F*I)=370*0.397/（65000*0.3）=7.53mh
那么回頭來看看，pq3535繞70圈的時候有多大的電感，，
70*70*4.86=23.814mh，他比我們計算的電感大許多，，不知道到時好不好磨磁芯，，，，，
悲劇呀，前面電流有效值計算錯誤，，，，，，重新計算，原邊有效值：4.764*根號下0.397=3a
次級：3*3.54=10.6a
層數還是采用8層，初級用0.7線2根，一層14圈14*0.7*2=19.6mm
次級采用0.55線*9跟，一層4圈 4*0.55*9=19.8mm
深度0.55*4+0.7*4=5mm
磁芯應該被繞的滿滿的，，，，
蠻不錯的帖子，居然沒人頂 一不小心，發現上次買的0.1mm*250跟多股漆包線，還有好幾米！所以輸出采用這個線，15a的輸出，應該相當的輕松期待你的大作
你這個驅動電路畫錯了吧這個必須關注。
單片機很久沒接觸了，期待LZ大作。
這個帖子，可能到結束會非常的漫長，，， 對大蝦們的這些技術參數和電路圖表示看不懂，如果各位大蝦有用得著電容電阻 二三極管 電感的可以找我 一些常用的用料我還是知道的。還有很多需要和大家學習 電話：15099949694 qq：379534726 謝R 想請下C1電容是起什么用的 不頂不行啊，學習了！！！這幾天忙著，面試找工作，，，，
等把工作落實，家般了，穩定了就開始實物的制作，，，，，
有時間把整機原理圖畫出來，，，，
還有一個小反激需要設計，，，手里有tmg0565，這個做個25w是沒問題的，，，
設計輸入電壓90到265v，輸出12v 1.5a，12v300ma，頻率65k，工作模式dcm
求峰值電流：0.5*IPK*vin*DMAX*效率=P
最大占空比設為0.45 90v的時候，電容最低電壓按100v設計，效率0.8
0.5*IPK*100*0.45*0.8=25W IPK=1.388A
求電感量：L=VIN*DMAX/(F*IPK)
100*0.45/(65000*1.388)=498UH 取500uh
求變比：VIN*DMAX/(13*(1-DMAX))=100*0.45/(13*0.55)=6.293
求原邊圈數：磁芯采用pq2020 AE=62
NP=IPK*L/(B*AE)=1.388*5/(0.2*0.62)=55.9圈取60圈
次級圈數：60/6.293=9.534圈
把次級取到10圈，原邊等于10*6.293=62.9圈，取63圈
求電流有效值，原邊=IPK*根號下（DMAX/3）=1.388*0.387=0.537a
次級有效值=變比*IPK*根號下（（1-DMAX）/3）=6.293*1.388*=3.73a
PQ2020骨架：
根據骨架槽寬12mm 和原邊有效值電流0.537a來選擇線徑
0.35mm按5a電流計算可以流過0.48a的電流，那就是它了12mm的槽寬可以繞差不多34圈，，2層即可繞完63圈
次級輸出分為2個繞組，一個是風扇供電，pfc，3843，預計最大電流在1.5a的樣子，還有一路是供單片機部分的，所以風扇繞組用0.55*2的線，應該問題不大，單片機繞組用一根0.55線
根據骨架一邊的深度是3mm，核算一哈哈0.35*2+0.55*2=1.8mm，加上還有個vcc繞組和線圈會的時候有一個鼓包，3mm應該是可以的，，，，
tmg0565？沒用過，是哪產的？ 深圳天威的芯片 你有深圳天威的資料嗎，如有請供。謝謝 樓主是在深圳找工作嗎，剛畢業？ 都畢業1年了，，， 我畢業多年了,給個QQ？ 。。。。。。。。。。。 原理圖已完成，，，，當然只是理論上的，實際可能會改變許多參數，，

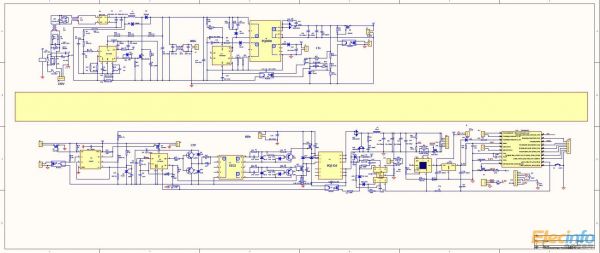

原理圖
600w 原理圖.pdf
ad導出的pdf，漢子不見了，，這個原理圖，單片機部分，管腳有幾個錯誤，等實物做完把最終版的sch上傳原理圖中，單片機通過一個光耦控制原邊ic的供電（包含繼電器），一個393比較器，一是把單片機通過光耦給風扇的控制信號整形，還有一個作為雙管正激，輸入電壓的欠壓保護，低于350v的時候關閉3845的vcc，不想讓他工作。
單片機檢測輸出電壓和輸出電流，可以根據輸出功率來調節風扇速度，根據輸出電壓來判斷工作狀態，也可以設置輸出電流的過流保護點等等，想怎么來，怎么來，而雙管正激采用恒流恒壓輸出方式
東兒，完工了米有 我也加了你QQ，相互學習下 兄弟，我也加你QQ了，相互學習下，我現在也在做一個雙管正激開關電源，輸出最大300W，輸出電壓5-250V可調，輸出電流10-3000mA可調，恒壓恒流恒功率，恒壓恒流自由切換 一年就這么厲害了...畢業多年還在外圍打醬油的傷不起 不是取0.3嗎？怎么用0.15計算 請問你可以把這個計算磁芯的表格發上來嗎 請問樓主 這0.2 是什么系數 ， 那么這234uh電感量 什么電感量， 234 /0.2=1170uh 經過比較，可控硅，有1.5v的壓差，流過8a多的電流肯定熱的要死，所以最終選擇了電阻啟動加繼電器 1653可以做600W嗎？ 控制ic和功率沒有直接關系，，，，你把驅動加強，能做很多w 樓主這個設計計算過程寫得很詳細，對我等初學者來說是個很好的教材！ 教材，這個還是等我做出來，ok了，在說，我回把每一個環節的調試寫下來，，，，說不定哪天我自己就忘了
雖然 不知道對于不對，但是講解的 很詳細不錯
呵呵，理論上可行，實際還得多動動手，最后才知道問題所在。（結果是變壓器肯定燙的要死，加大線徑，繞不下去，只得加大變壓器，參數又得重新算）原理圖沒看清不知道原理有沒有問題，不過VCC倒是沒見樓主算wang兄看來是拿pq3535做過了哦，我不知道他會有多熱
但是12v 1a的風扇是肯定是不能忽略的，聽說威力很強大
你說的是哪里的vcc？反激的vcc，還是正激的，反激的，根據輸出電壓，把vcc取15v，圈數一哈就出來了。
正激是采用輔助供電，不用管，，，
因為加入了復位電路，自激VCC設計的會比較復雜，你到時做就知道了，不能單純的按匝比來算，不過你另外做個輔助電路供電，那就另說了，所以我也建議大功率的正激還是另外做個供電電路 有多復雜，，我會想輸出那樣，2二極管加個L，，，，，，， 正激VCC圈數，和L的感量很關鍵，大了電源空載，VCC電壓不夠，打咳，小了帶載VCC超標，正激變壓器VCC圈數不是單純的Ns/vo=Naxc/VCC 受教了，，，不過，這個我需要實驗，實在不行通過一個非隔離的降壓ic，，，或者從前面的pfc入手，但是話有說回來，功率稍大的正激你不加風扇，自冷很難受吧 有些客戶要做防水，你說郁悶不說了那么多，今晚開始動工，，
采用看著原理圖，直接pcb方式，，，，

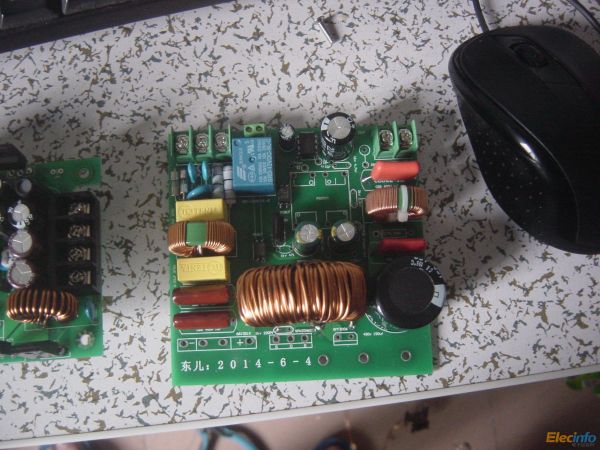

經過一天時間，，，手動版，pfc部分已經完成
慢慢來，不慌

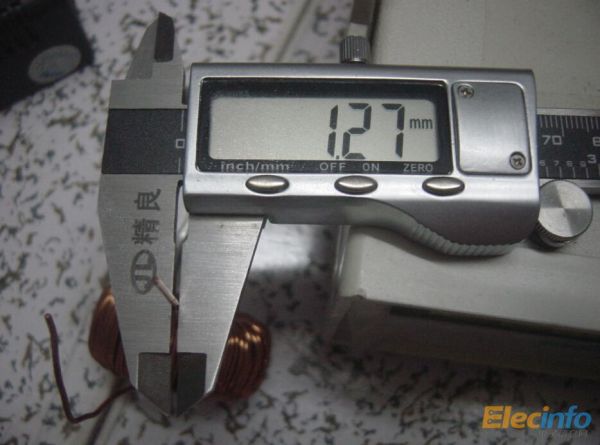

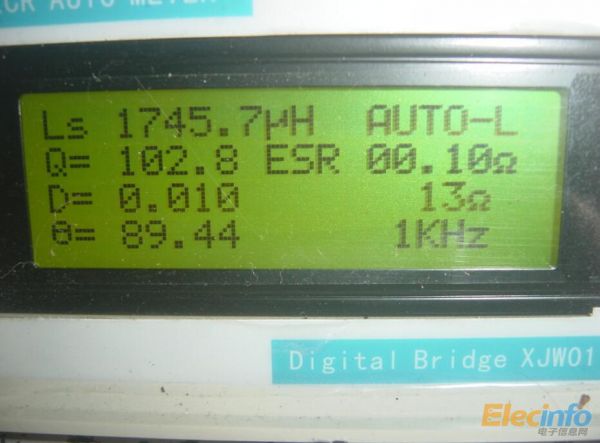

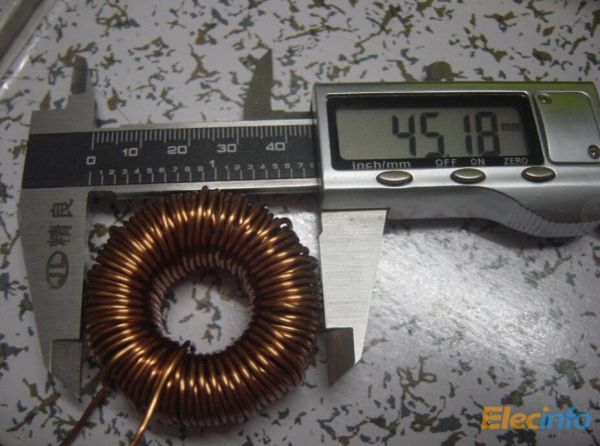

由于這幾天老是停電，于是在剛剛停電的時候，繞了一個電感
還差mos和20a的二極管，，，測試就是直接輸入市電，看能帶起來多少功率，由于我這里電壓極不穩定，也比較低170v左右，應該說1kw有希望的
神人啊，不打算兩極分開調試嗎？還是直接上電？
快過節了放下鞭炮也好
因為各種原因，這個板子還沒完成，，但是調試應該相對來說簡單許多，只要沒有焊接錯，上電就可以工作，， 便宜好用 驅動先走，，，，，，，，

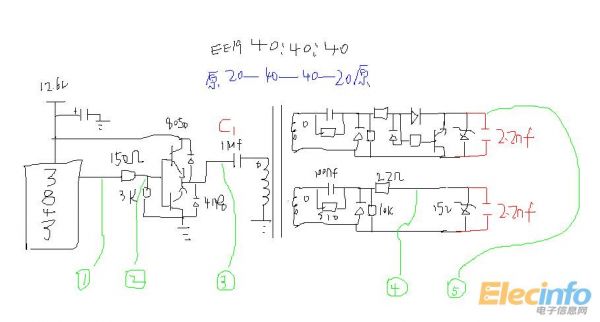

前面的3843就不畫了，通過電位器調節占空比，讓其工作50%左右的占空比
分別測試了1.2.3.4.5點的波形

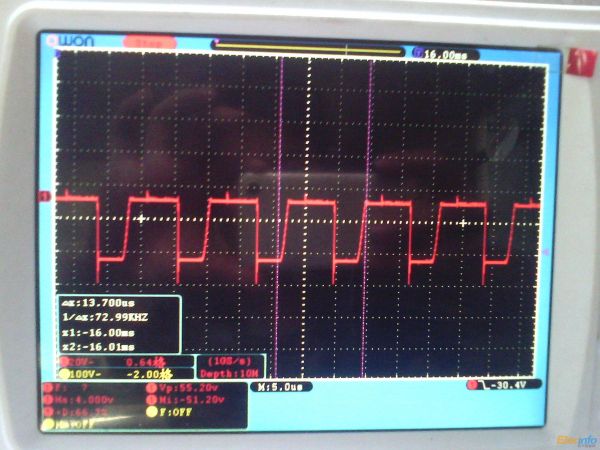

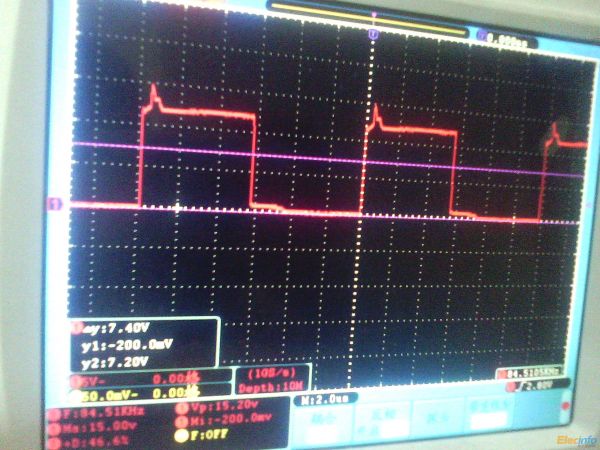

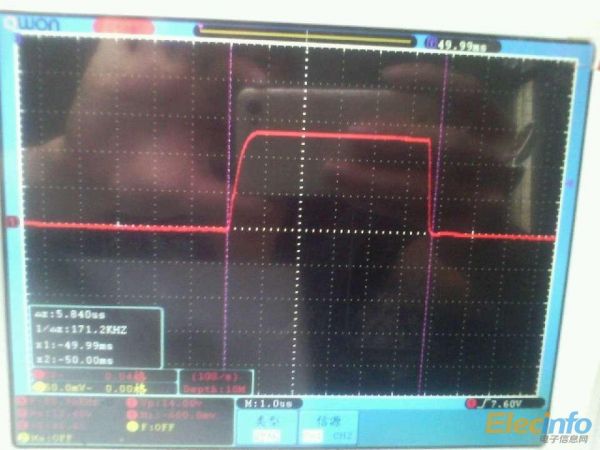

第一個，4.5點的波形
來看看上升下降的時間，，，，，

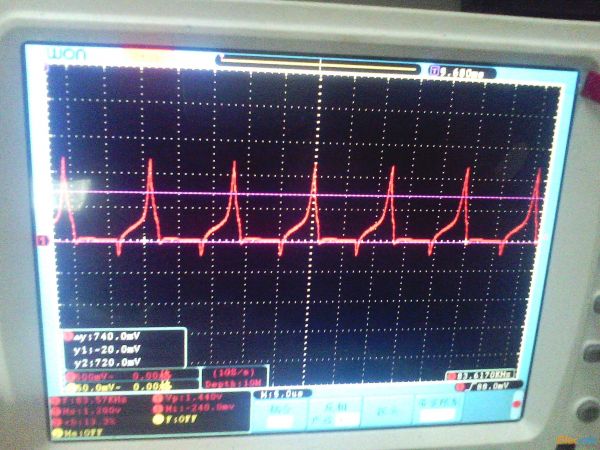

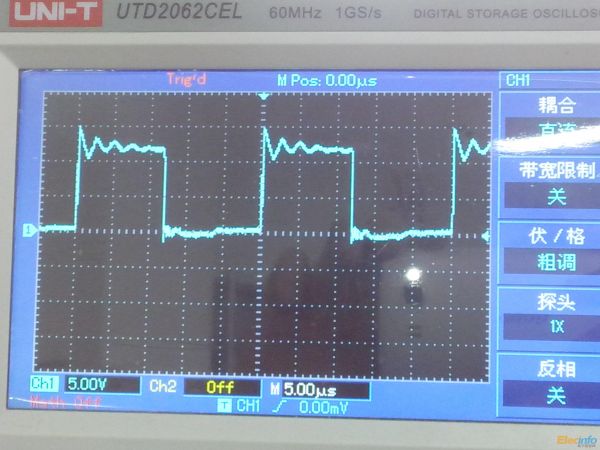

這是4.5點的波形，看上去很不理想，那么前面的吶?

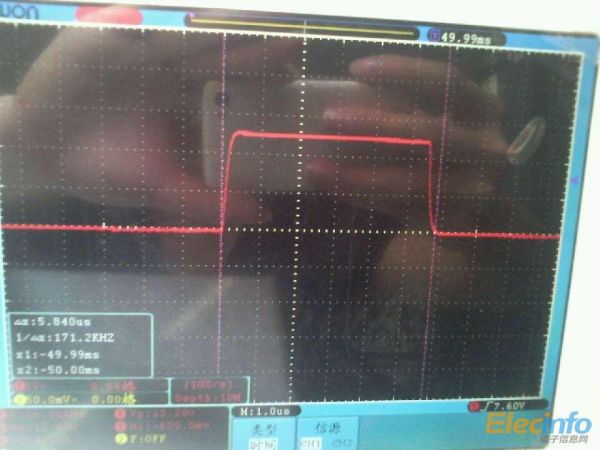

先來變壓器輸入點的波形
來看看B級波形
在看看3843的輸出，，
手里沒有其他三極管，，只有用mos試試，ao3400和3401，應該效果會比現在好很多，，
最后上傳2長變壓器耦合電容最輸出的影響，
100nf的時候
上一個10uf電容的波形
1.重新繞了一個變壓器，采用三線直接并饒35圈，減少了漏感，具體多少沒有測試
2.把次級耦合電容加大為330nf
3.供電采用14.8v
其他不變，輸出同樣是每路驅動2.2nf電容

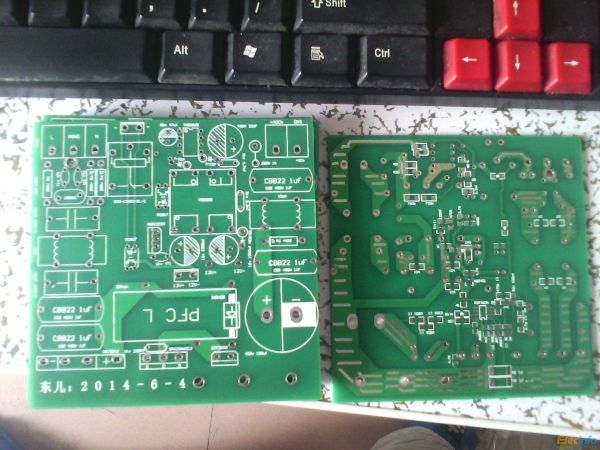

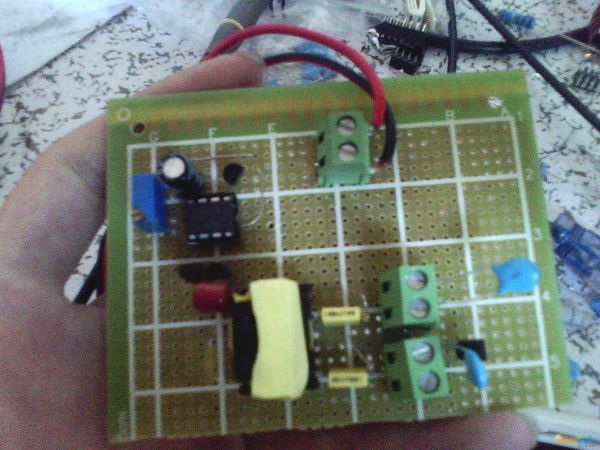

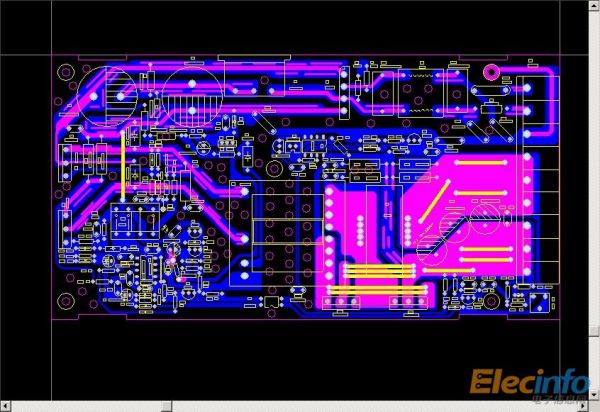

先上個板子，，
占空比分別為 12, 50, 70, 95時的波形

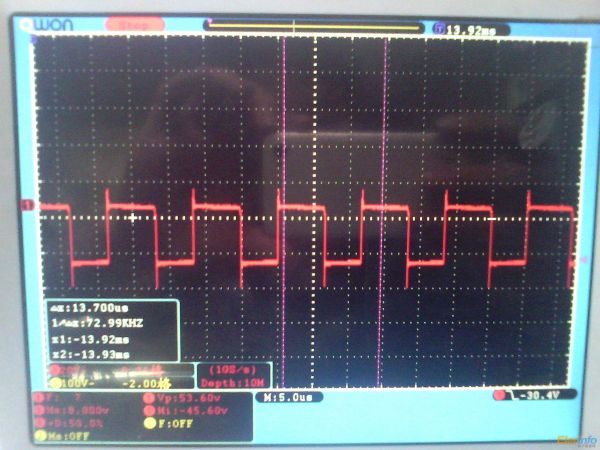

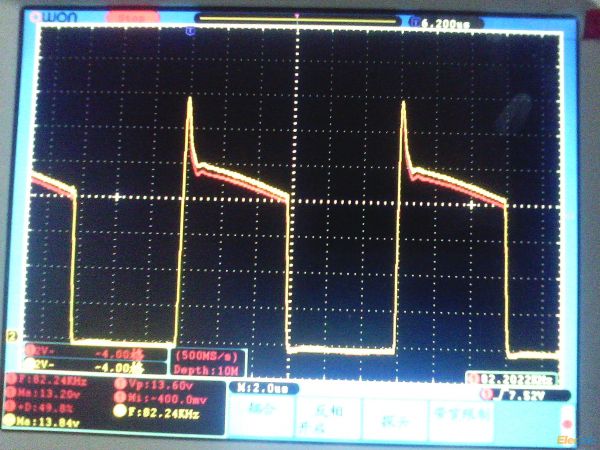

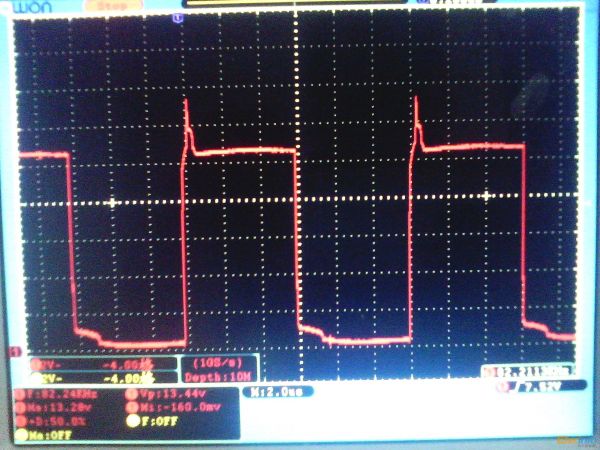

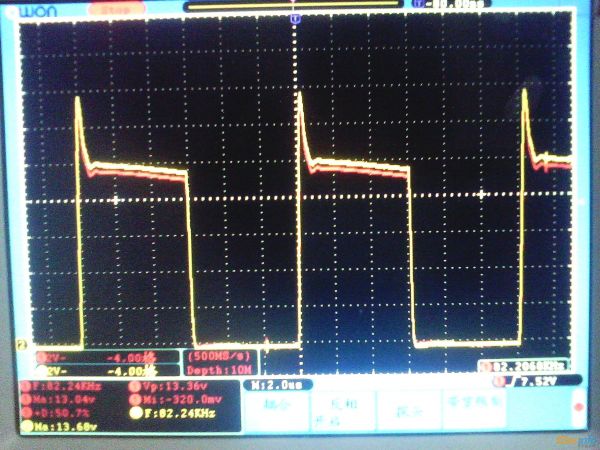

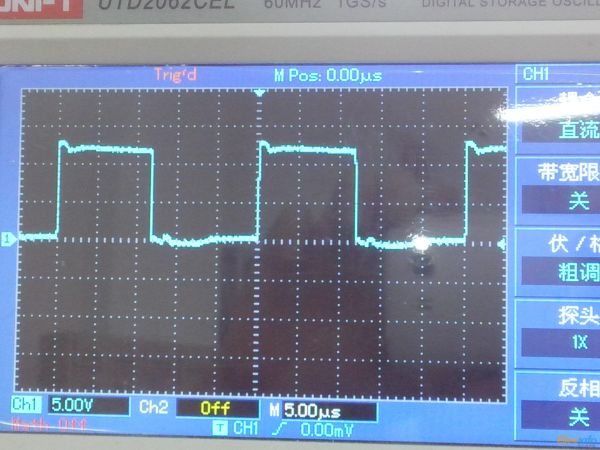

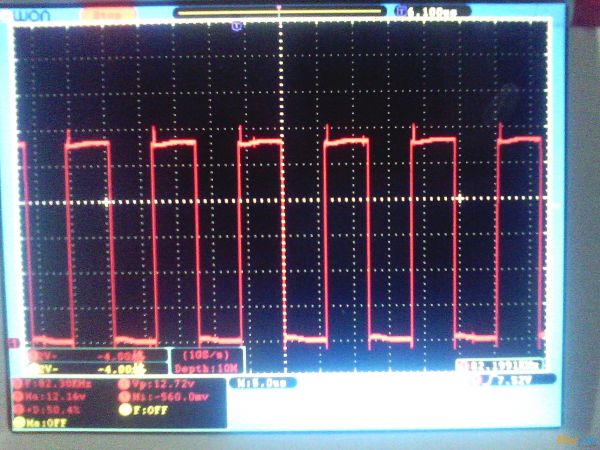

在上一個占空比為50%的時候，原邊三極管輸出的波形
和前天的波形相比已經有了很大的改善，，，，
如果驅動變壓器的不是三極管而是，mos，估計波形還要漂亮許多，但是mos做推挽，想了半天沒想出來，，
結論：減少漏感看起來是非常重要的

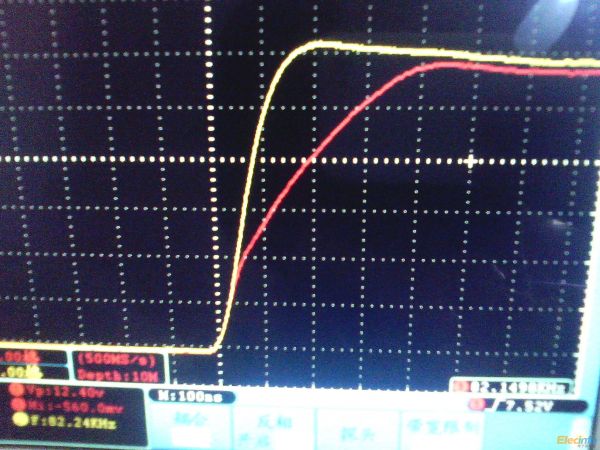

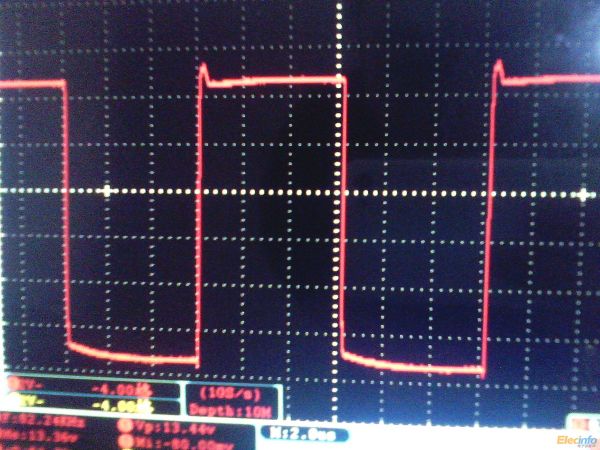

同時看一哈50%占空比的上升下降沿
最后對于那個波形的尖峰，發現在輸出下拉三極管加一顆電容可以改善
這是有三極管下拉B級到地加一顆100pf電容的波形

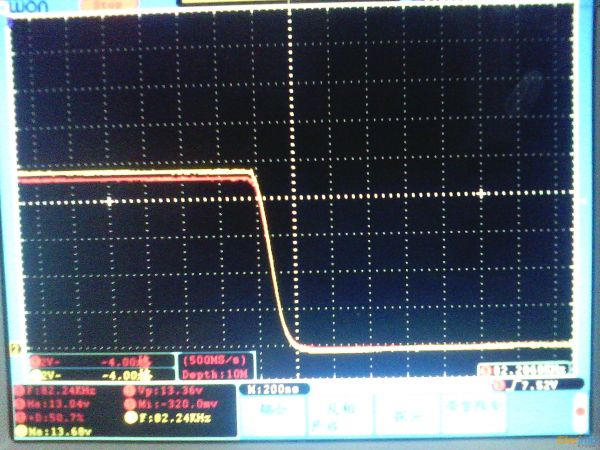

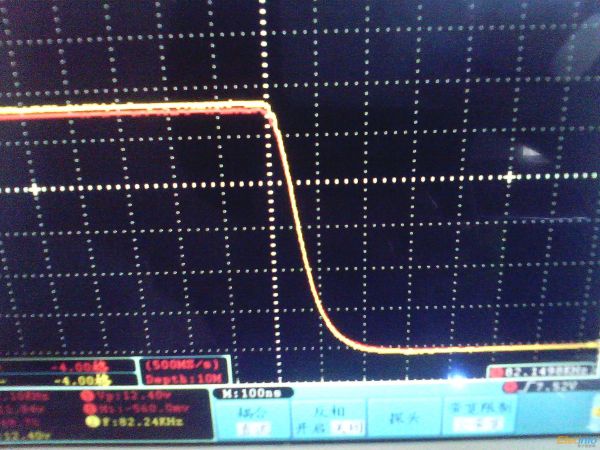

在看一哈下降沿
如果尖峰實在太高，可以考慮加電容，但是必須注意上升沿的時間，，
大俠好，我最近也做了個雙管正激，調試完驅動部分，上電發現mOS很燙(空載下)，而且輸出電壓也是緩慢上升。求解？？個人懷疑是上管驅動受到干擾，求解？？？
不錯哦，帖子內容肉好多，xd285070給你推薦到論壇首頁大頭條了！
剛好趕上咱們論壇，頭條帝活動，馬上可以給你加個頭條帝勛章啊
【積分上線 誰與爭鋒第一波】拿積分 換武器 搶電寶！
可能帶單片機做不了了，，不過先可以做一個12v 30a，的試一哈，附上原理圖，，，，，，，，，，，，，，
東兒 400w雙管 08-23.pdf

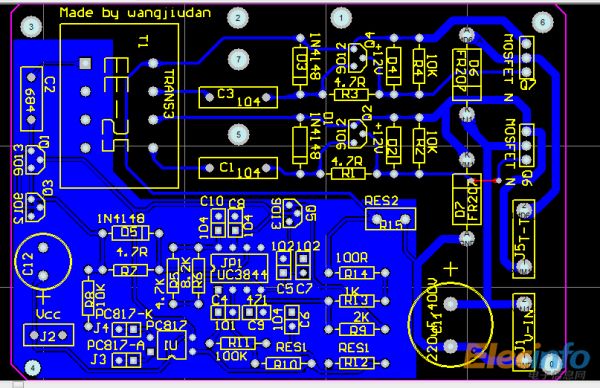

這個電源是怎么啟動的？我怎么看都啟動不了 不錯，收藏了這幾天畫了一個，功力有限，先打樣回來再說了，，，，，，，

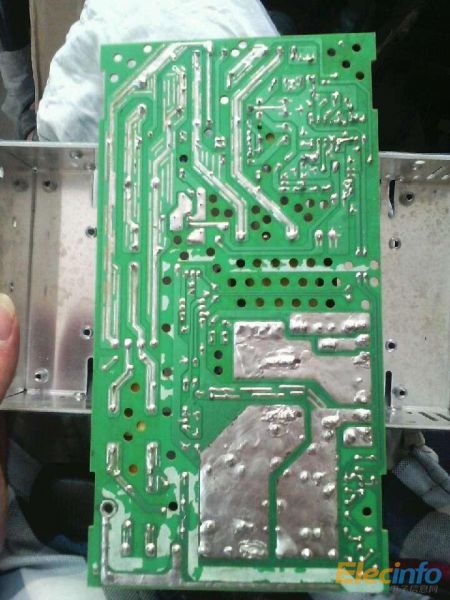

朋友建議，錫弄成小方塊來加大表面積，加跳線來緩解銅皮，，，
這產品我要，聯系我13511683715
好貼有時間試一下這種PFC電感,看看效果如何

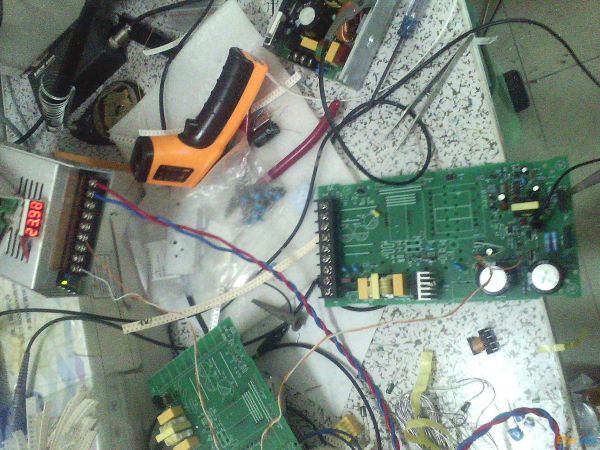

板子上個周就回來了，只是一直在弄1653加3845的單管400w，趁變壓器重新打樣，趕緊焊了個板子出來
。。。。
現在只焊接了前級部分，采用外置供電，看看波形，，，，，不是那么理想。。。。。。。
孔位還好沒錯，，，，，，，，，

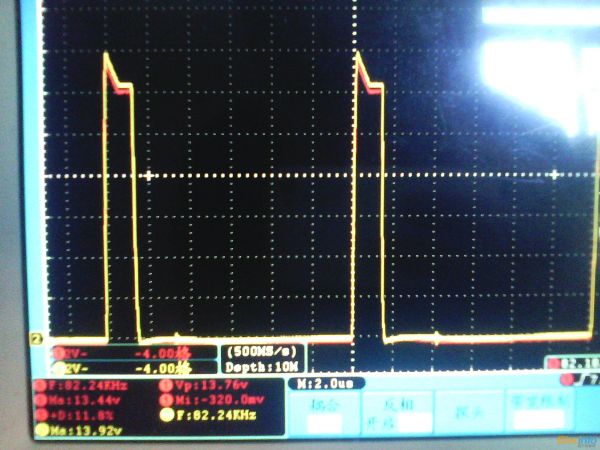

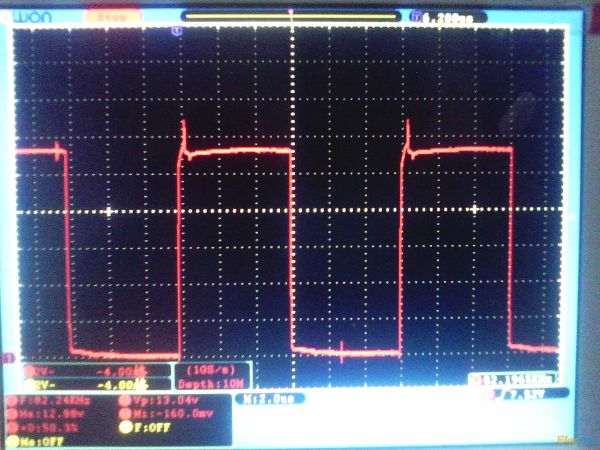

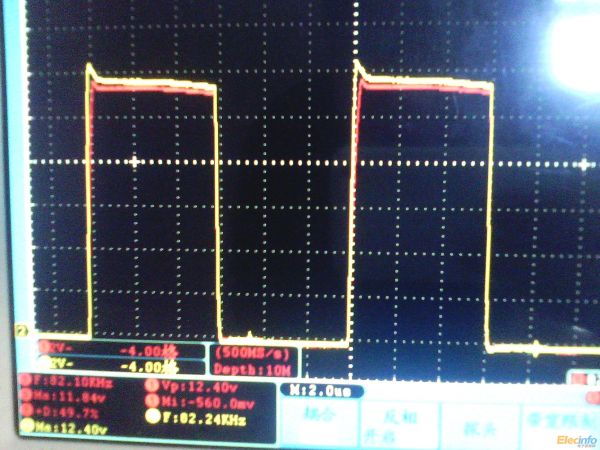

3845輸出波形
三極管輸出波形
結合前面實驗的波形數據，應該是驅動變壓器漏感太大導致的，，，但是打樣的驅動變壓器拆了一個，的確是按我說的三線并饒，，，，要解決這個問題可能有點麻煩，，，不過，就上面的波形，有效驅動mos應該還是可以的，，， 我暈，，，，，把線包拆開才發現，供應商把初級線繞完了，在把輸出2個繞組并饒，，，，，，
和變壓器供應商溝通以后，發現如果并饒的繞組起和落，必須是在一邊，不然沒辦法生產，，，，不知道其他的變壓器生產廠家是怎么處理這個問題的，，，

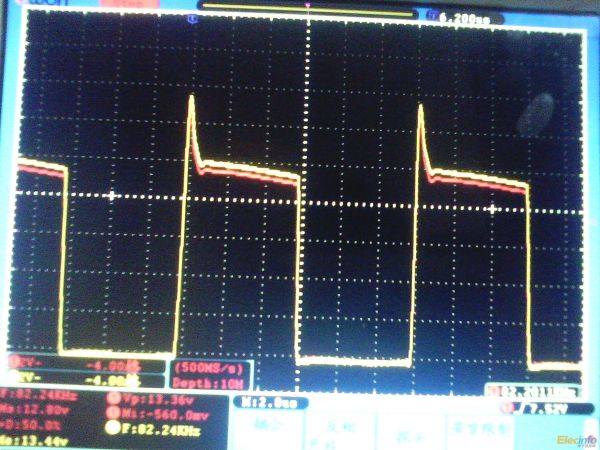

將就原來的線包，改成三線并饒以后的波形，，，
上升時間110ns，下降70ns

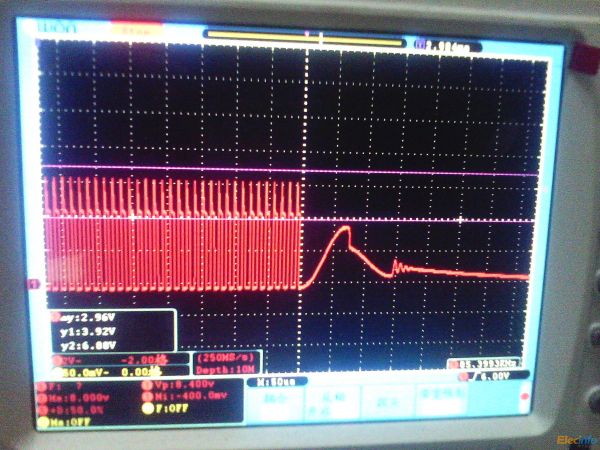

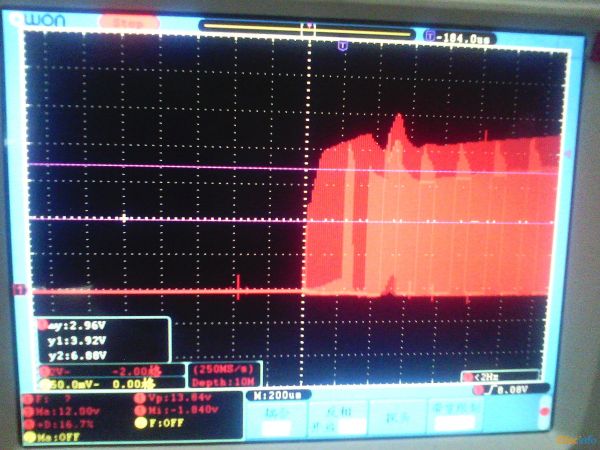

把示波器弄到單次觸發狀態，在上電，觀察mos管的驅動波形，，，，，
不過前面這么混亂，，，在繼續打開，，，
so，上管驅動肯定也好不到哪里去，如果這是便橋類的，不加保護措施，，好像挺危險，上下管直通的可能性比較大，雖然我這圖上面電壓只是浮起來1v左右，，，，
但是對于雙管正激，即使是浮驅了，最多就是mos短時間工作在線性狀態，，，這是可以接受的，，，

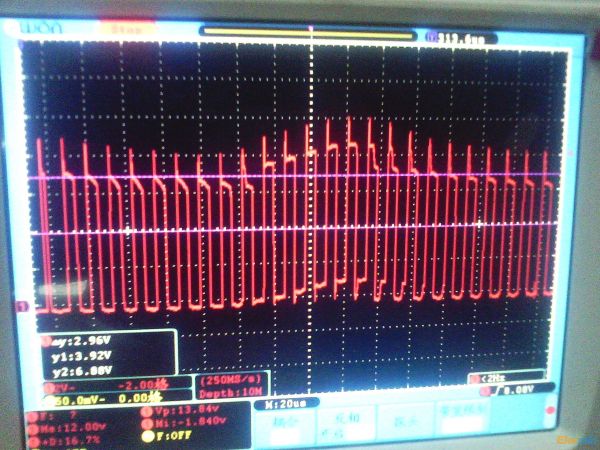

在不停的插拔 供電，觀察驅動變壓器的關機波形，由于不知道怎么設置下降觸發，所以就手動了
波形已經散步去了，，，同樣的如果是便橋類的電源，對驅動不做任何處理，上下管有可能就直通了，，，，，雙管正激，mos最多線性幾十us，，，可以理解，，，，
you went a上周6的時候就已經焊接完成，通了哈電，，，結果第一次通電，mos就壯烈犧牲了，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，
檢測發現，，，
1,431取樣原理圖就畫錯了，，，
2，建庫的時候把光耦1,2腳畫反了，，，
3，把原邊ic的開環保護功能屏蔽掉了，，，就是把2叫直接短路到地了，，，
so，，，，上電就直接密西了，，，
改完以后，再次上電有電壓輸出，，，看波形，，不是很穩定，，變壓器在開機瞬間有咔的幾聲，，，，，，，，，，，
咔的一聲是軟啟動不夠，，，把1腳軟啟動電容重原來的1uf直接 升級到22uf以后，不在有咔的聲音，，，
輸出帶1a的時候波形穩定，，，，，，但是帶2a的時候，，，工作不正常
查看vcc 整流出來的電壓居然只有13.5v 和設計好像差距有點大，，，，可能是把vcc繞組繞在了最外層，耦合不好，，，于是改成外置電源供電，嘿，他居然是一樣的，，，帶2a就不行了，，，，
變壓器由于自己繞，就是拿的膠帶固定，，，當然這固定的力度很有限，，，，，
昨天有事出去了就沒有動工，，，，
今一早弄了瓶502，把磁芯and骨架固定以后，，，恢復正常，同時把vcc圈數加1圈，，，，，三極管的B級穩壓管改到18v，電容改成50v 47uf，，，，
固定以后，輸出4a的下管波形，，，，

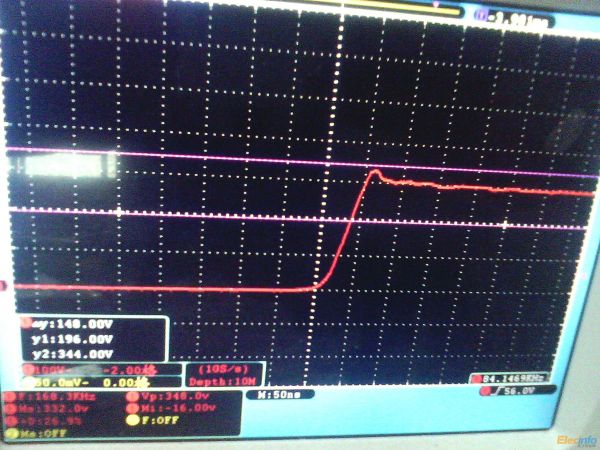

同時查看了一下開啟和關斷時間，，，我的天太快了，，，，

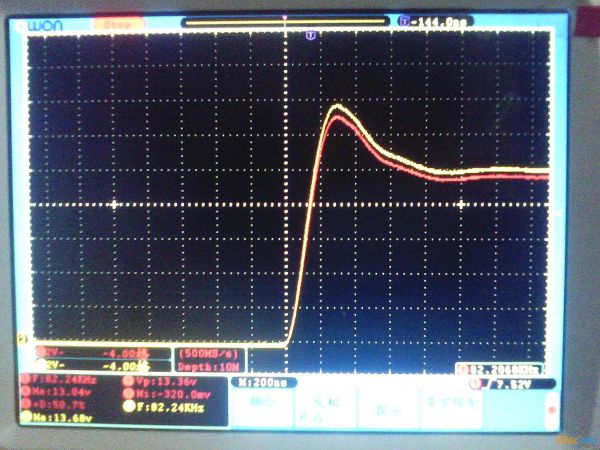

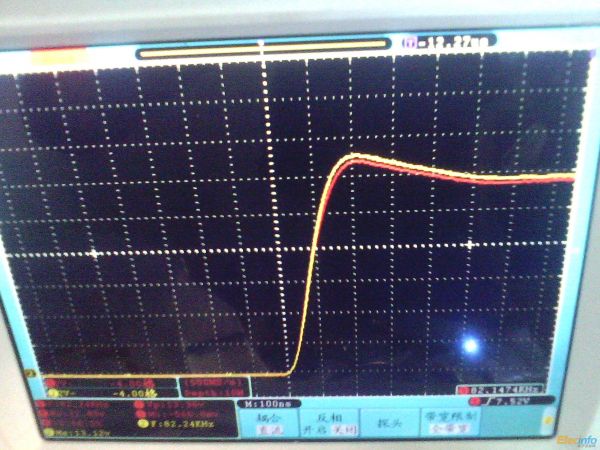

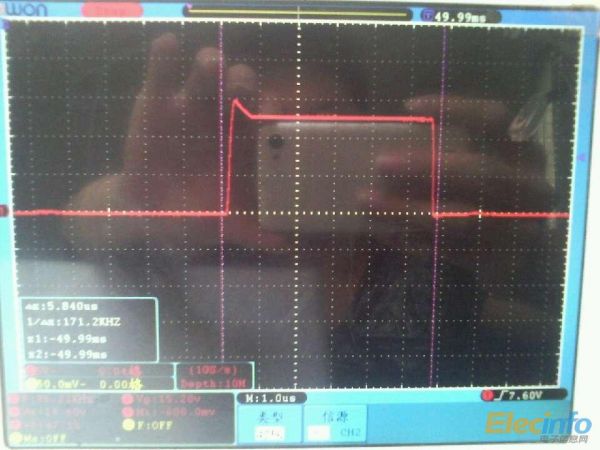

開啟時間，，，

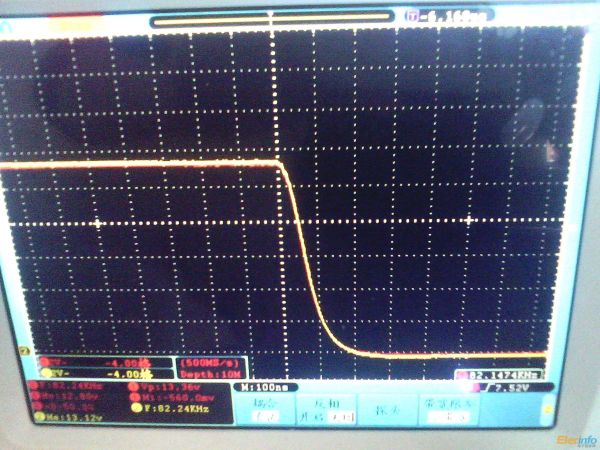

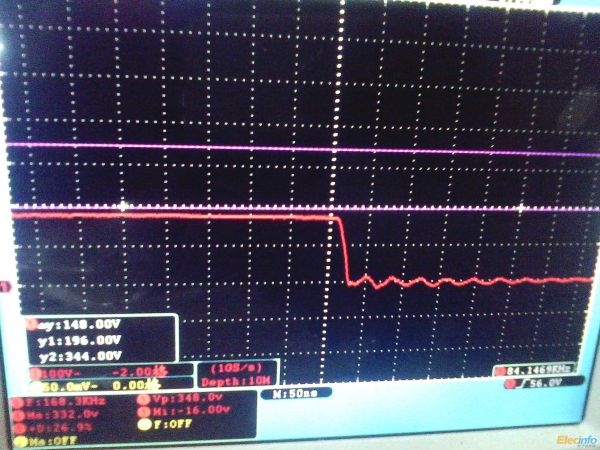

關斷，，，
帶到5a的時候，電源開始重啟，，，，，，，，，，，，，，
暈，33a的電源，現在只能帶5a，，，
且重新上電以后，電源居然沒輸出了，，，，，，，，，，，，，，，，，，
啊啊啊啊啊啊啊，檢測發現乃是 下管的二極管被干掉了，，，，，軟擊穿，，，，
換上以后，正常輸出，，，繼續上午的，還是加到5a，電源開始不正常，，一直在保護重啟，，，，
第一步，觀察vcc，4a的時候vcc很好，表明肯定不是vcc有問題，，，
那就剩下3腳了，不看不知道，一看嚇一跳呀！！！
0到4a輸出都很好，，，，，撿流波形蠻漂亮，，，，，，，
可是當輸出4.5a的時候，只看到電流慢慢往上飆，，，最后指數了，，，，，，，ic保護，重啟，，，，重啟，，，重啟。。。。。還好木有再次炸雞，，，，，，

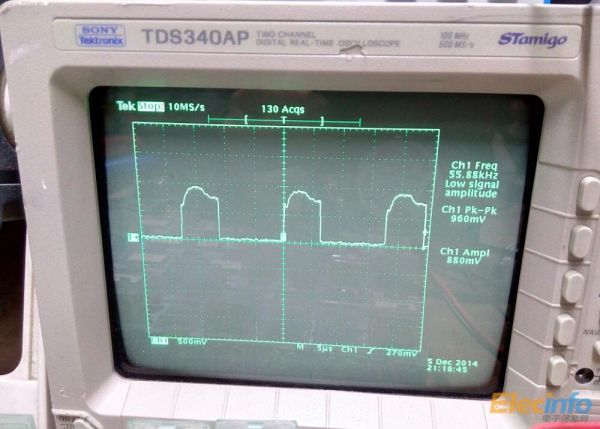

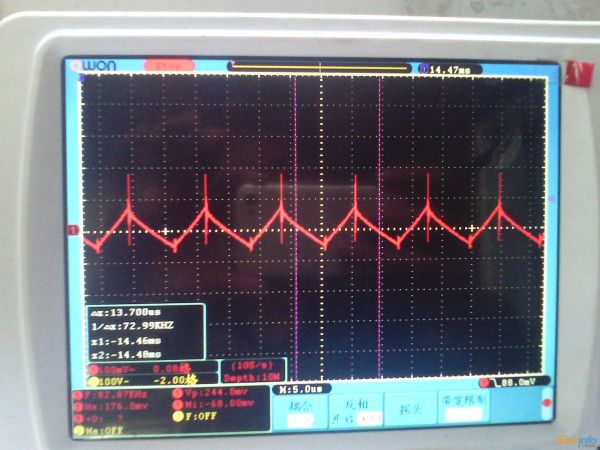

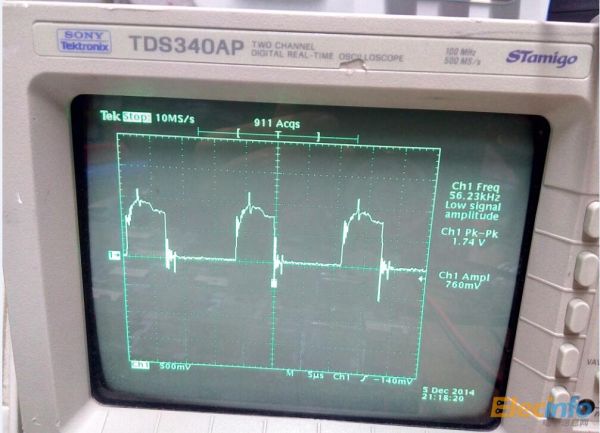

抓拍了一張快重啟時3腳的撿流波形圖，，，
至于飽和的原因，，，可能是由于原邊電感太大，，，我記得測試好像是4mh的樣子，，，
導致復位電流太小，變壓器不能有效復位，，，
現在已經502弄死了，磨磁芯好像不太可能，只有打樣了，，，

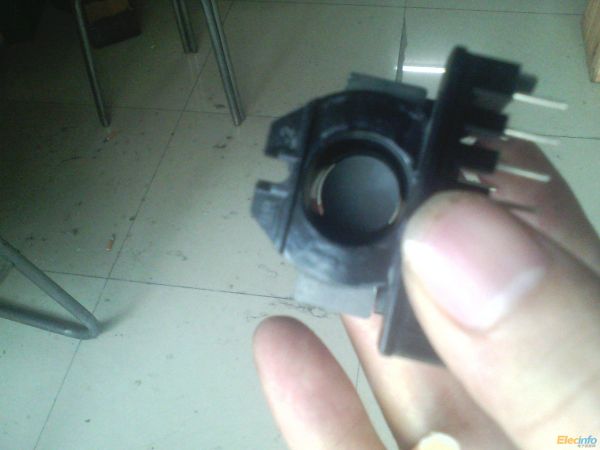

還發現供應商的磁芯ang骨架很奇葩，，，磁芯的中柱能比骨架小這么多？
我看是EC4215的骨架配ER4045的磁芯。。。。。。。。。。
樓主你這款做得怎樣了，我也做有一款30V20A的，效率88%，不加PF電路，變壓器用PQ4040的，初級40TS，次級10TS，聚能電感用CS330075，1.4MM*2 27TS，現在是變壓器溫度85度，電感的溫度90度，有風扇的，要怎樣改善。
這幾天公司忙著換地方，就沒有更新，，，
你的看上去好像是個充電器，，，，，，，，88效率和85度的變壓器很正常，，，，
只是我感覺效率可以在提高，比如變壓器繞線換成多股線，，，mos采用低阻的coolmos。。。。。。。。
效率在提高1%應該是可以的，，，，
就2個電容把風扇檔住，不怎么爽，，，，，，， 是直流UPS，左邊的電路是充電的，27.4V5A， 4段式充電 右邊就就是雙管正激的22-30V可調，20A恒流輸出，基本保護功能都有，過壓 過流 短路 過溫輸入欠壓保護 電池過放保護 反接保護，現在是那個電感的溫度最高，那兩個電容中間是有空隙的，是擋住了一部分風，還是有一部分風可以通過的，小弟不才只能做成這樣，蓋上上蓋后面有很大的風排出，我想應該是那個電感小了，我想換大一點應該有改善。 這么晚還在寫作 佩服 其中的知識學習了 那33的環，我感覺輸出300到350w是比較合適的，，，你那個線徑，1.4*2輸出20a 還是壓力比較大哦，溫度高這是必須的，，，，愉快的國慶就那么過去了
昨天沒網，就沒有更新。。。。
換上ae=178的磁芯，打樣的變壓器，機子木有在飽和炸雞了，，，，，

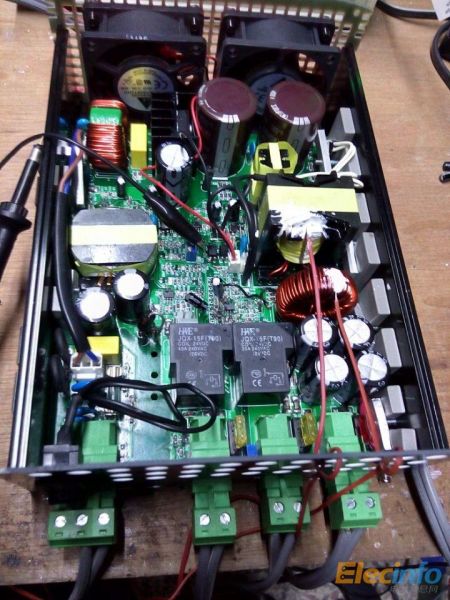

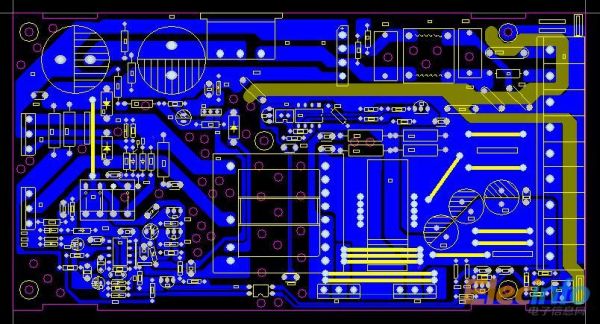

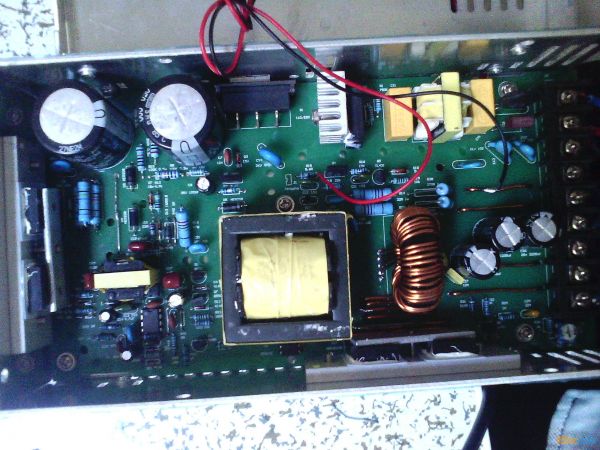

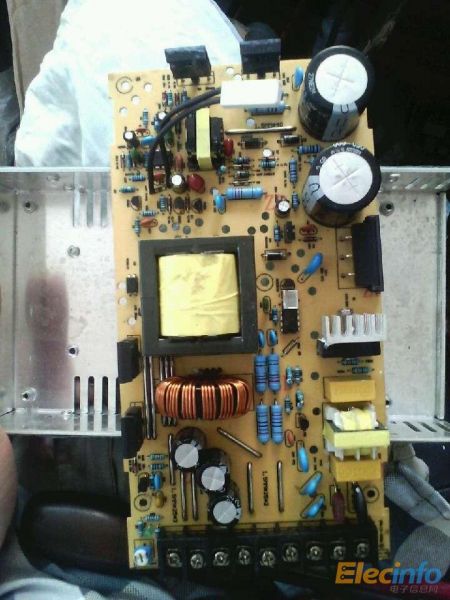

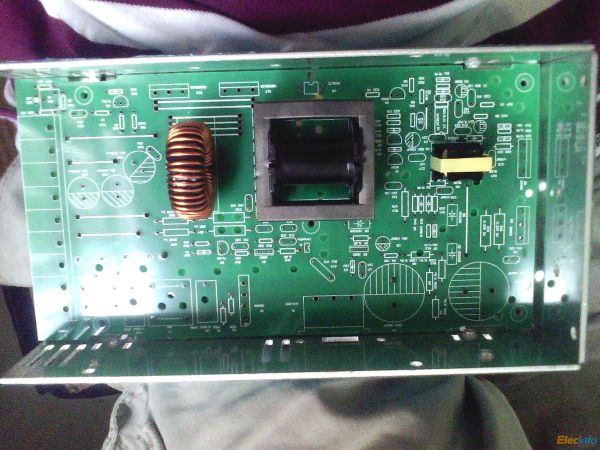

來一張，，V1版的，，，
變壓器位置不對，風扇裝不進去，，，NTC電阻位置不對，，，風扇控制電路風力不夠大，，，

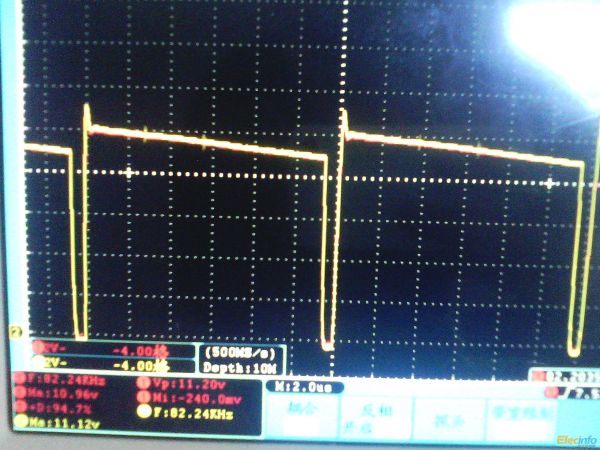

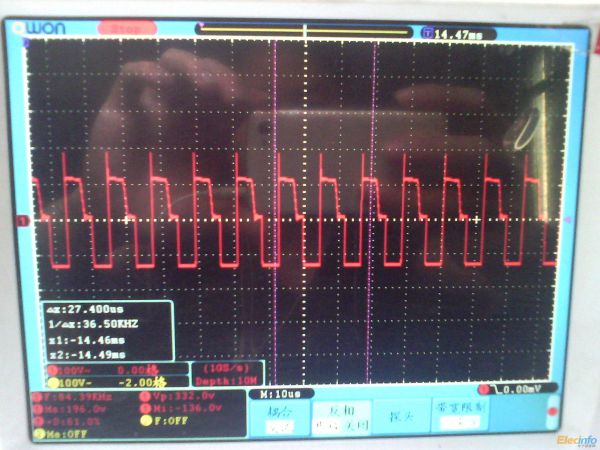

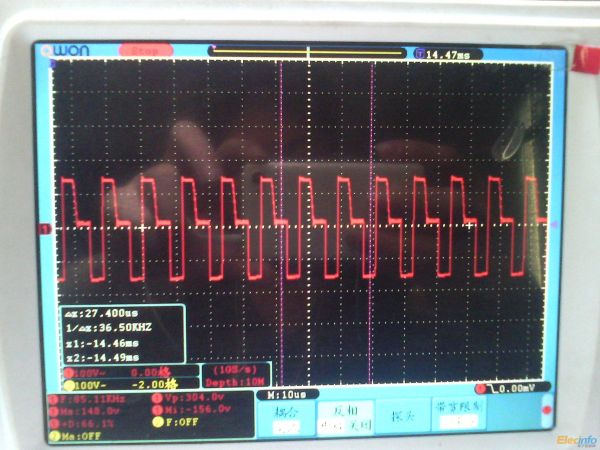

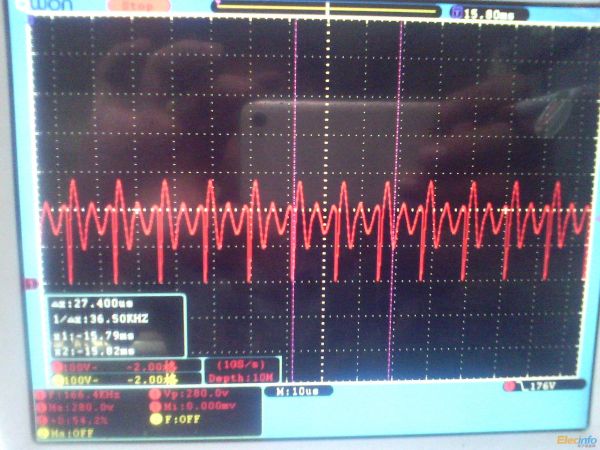

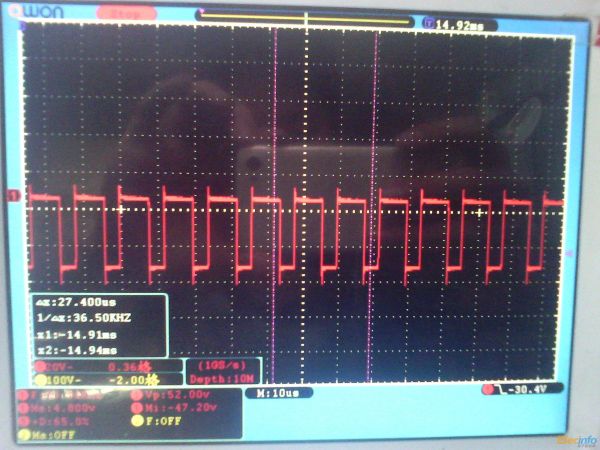

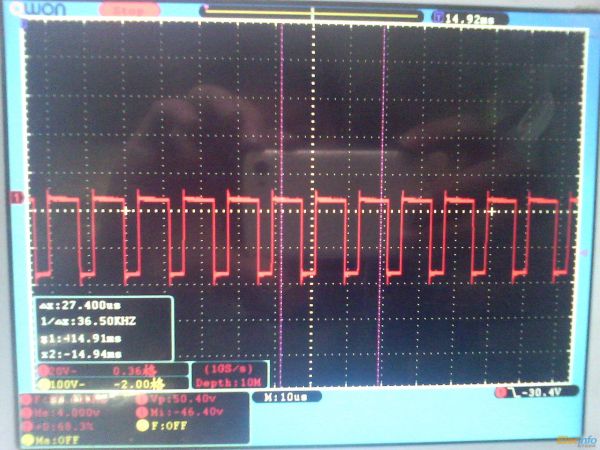

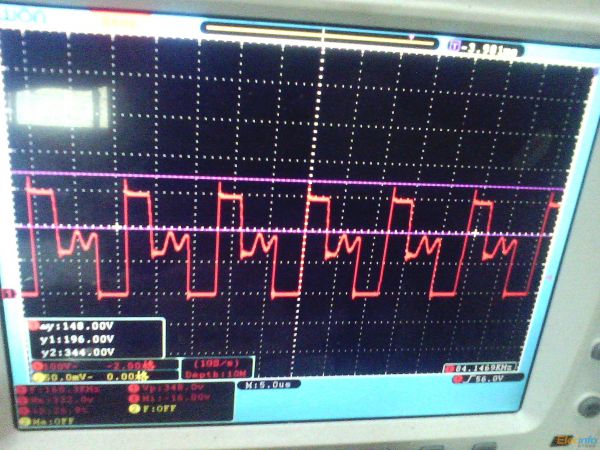

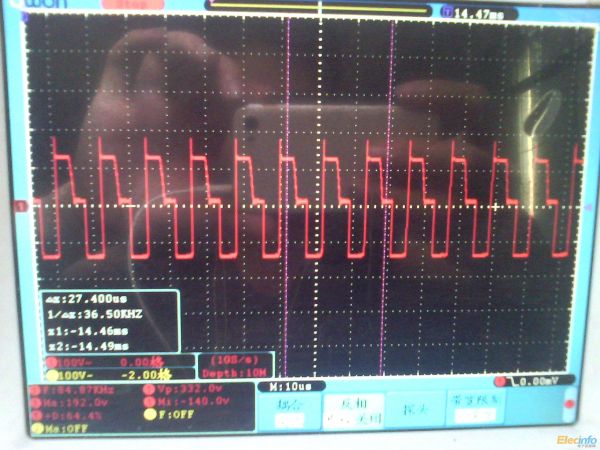

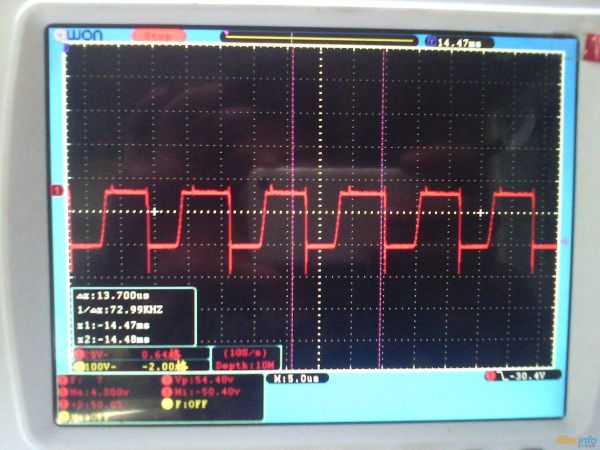

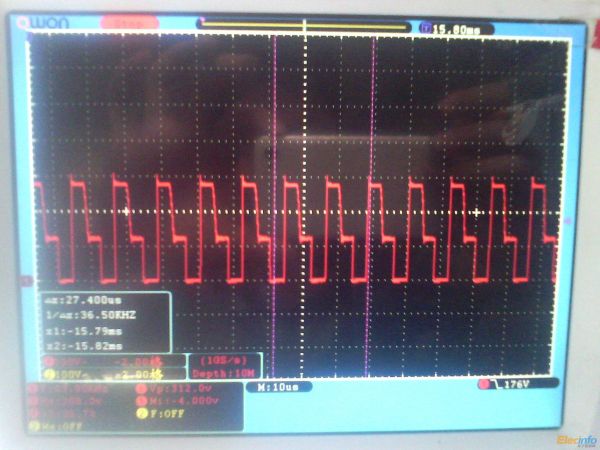

先來幾張原邊下管mos波形。。。依次是空載，5a，10a，20a，25a，，，，，，

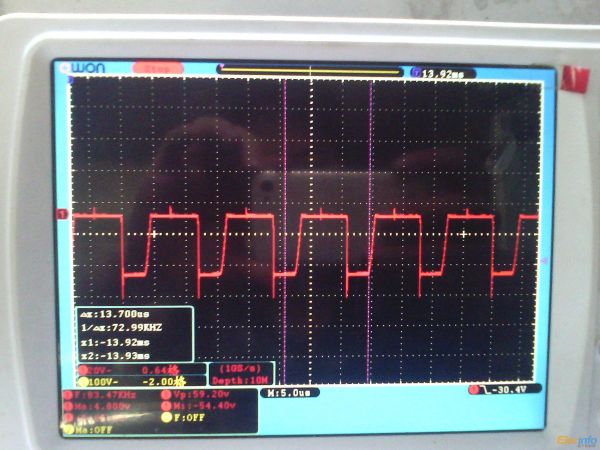

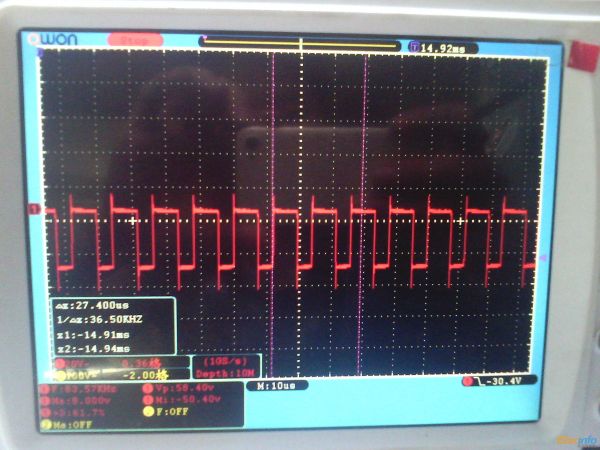

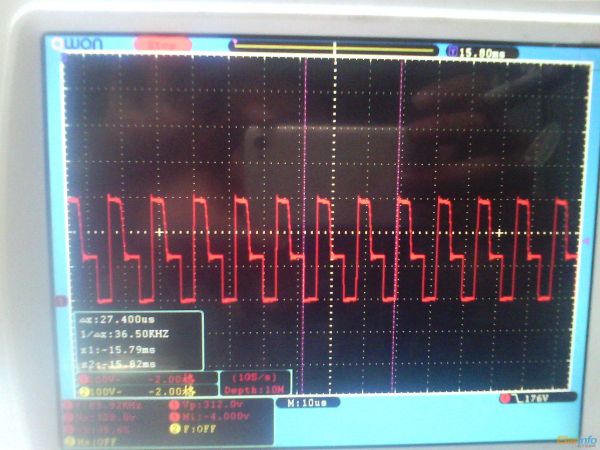

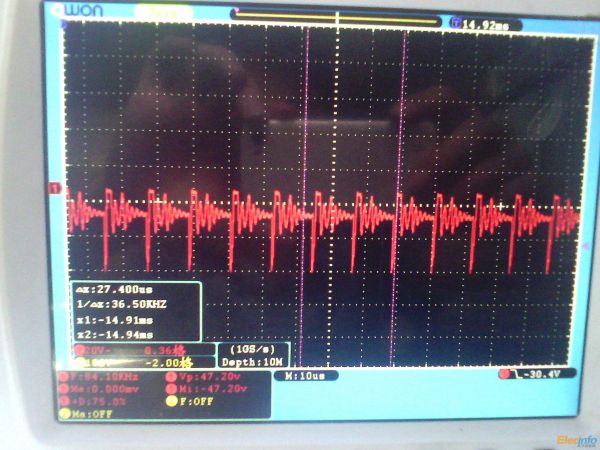

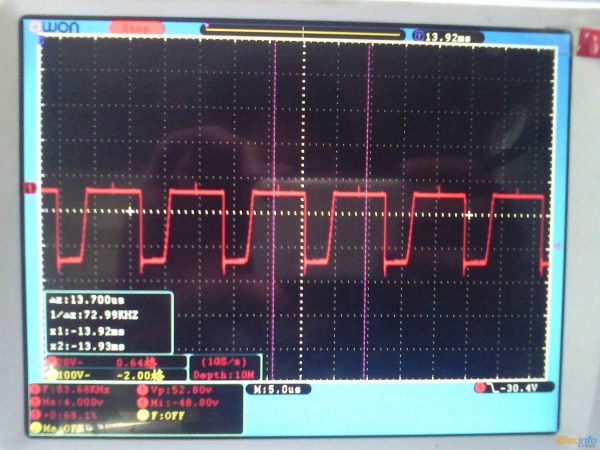

接下來是輸出續流二極管波形，依次是空載，5a，10a，20a，25v

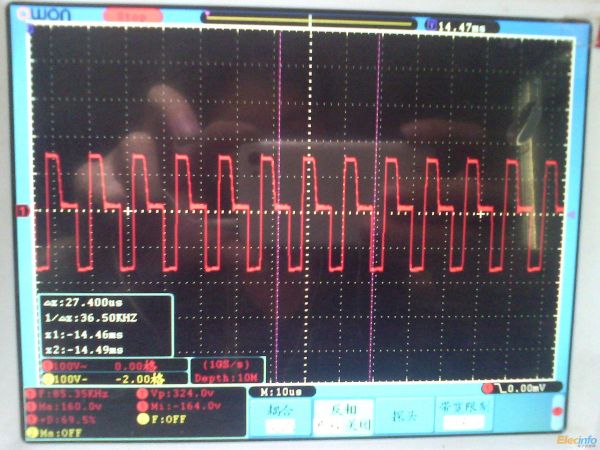

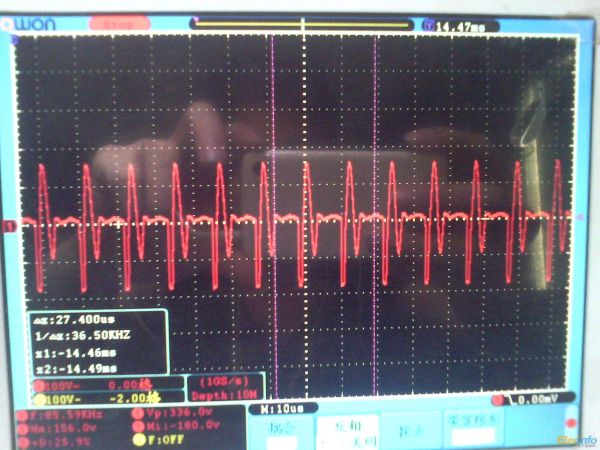

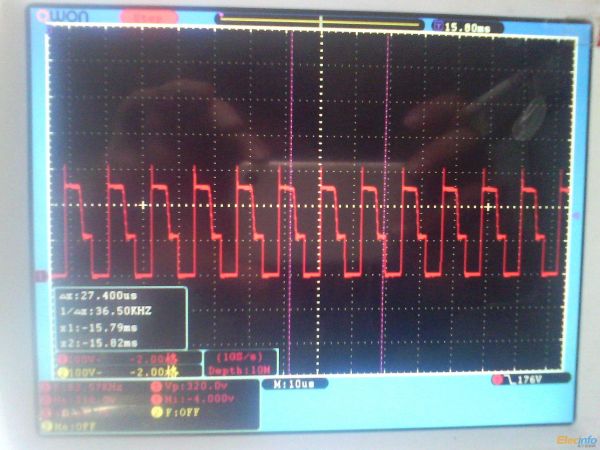

次級整流二極管波形，依次是空載，5a，10a，20a，25a

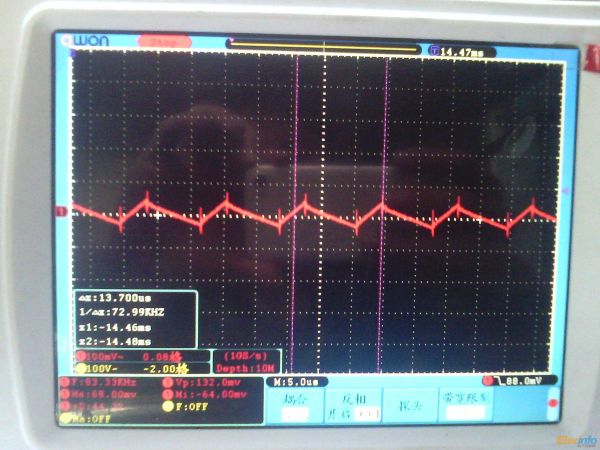

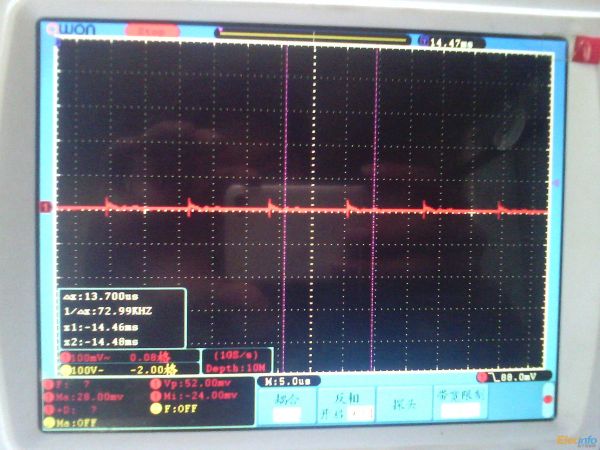

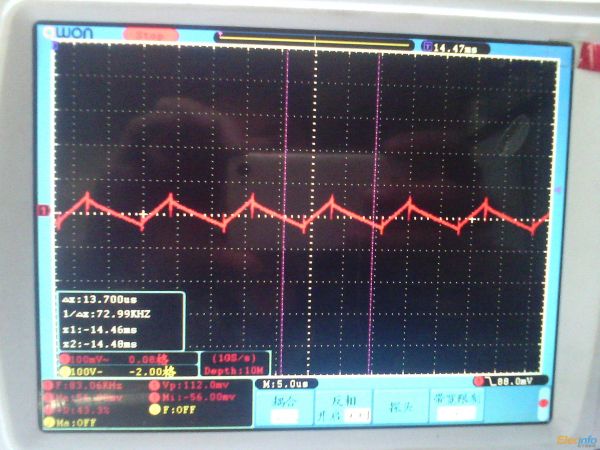

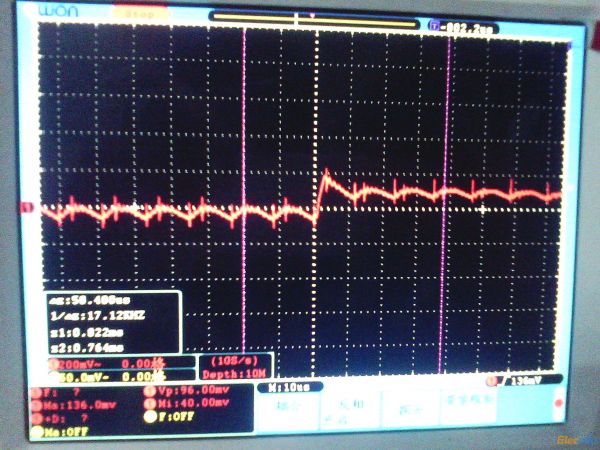

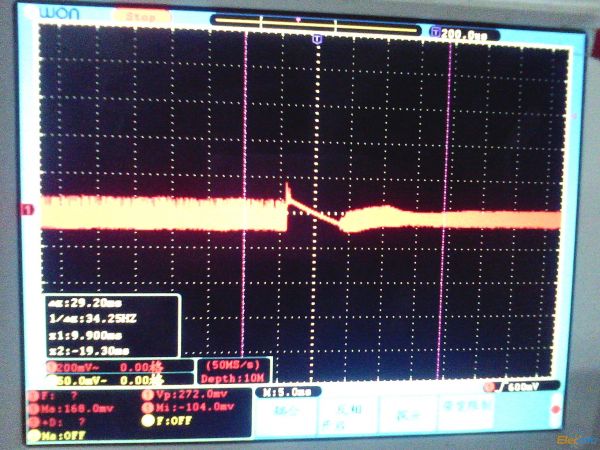

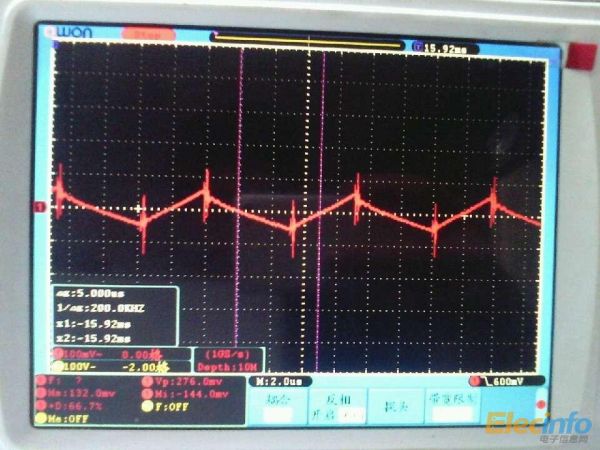

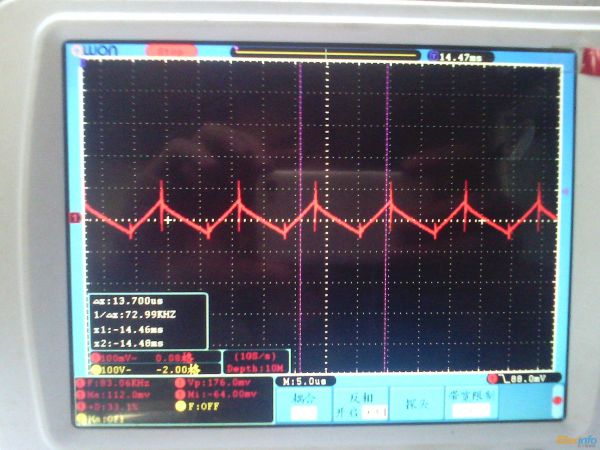

輸出紋波，示波器直接夾子夾著輸出端測試，依次是空載，5a，10a，20a，25a
至于為什么沒放出30a，33a時候的波形，是因為，變壓器設計變比取大了點，36比5，以至于低壓的時候，25a基本就快要跑滿了，，，，再有于輸入市電電壓很低，，調壓器升壓上去，功率大一點點，電壓就拉下來了，，
已重新打樣變壓器38比6，回來以后在補上去，，，，，相應波形，，
上面的波形基本可以看出，器件電壓應力是在合理范圍，，，，證明設計方向是木有錯誤的，，，，
調試遇到幾點問題，，
1，前面說的，，元件封裝庫弄錯，，，，，，蹦，，，，，
2，vcc電容過小以至于低壓不能滿載啟動，要打嗝好幾次，，，，現在用的100uf，，，，，
3，沒有看撿流電阻的實際波形，以至于超載的時候，炸了mos（只炸下管），，但是換上irf460，他就不炸，，可想原來的mos質量有點擔心，，，
樓主能上個帶20A的上管驅動波形嗎？ 上管沒拍，明晚給你
示波器夾子夾大電解正，倒像測得上管波形，依次為，空載，5a，10a，20a，25a波形
昨天老化半天，輸入190v，輸出12v 25a。
如風扇一直工作，最熱的二極管外殼部分也只有45度的樣子，，其他地方就是溫溫的
只是這機子效率太低，，，210v 輸入最高效率點，87.5，輸出20a的時候
可能換上75v的二極管和好點的mos管，效率應該能有效提升一點點
挪挪位置，，風扇改成358加431加mos，高大上的V2版，。。。。
在這里非常感謝，深圳唐工打樣的pcb，這可是真金白銀，，，，，，，，
速度焊接完，，，
頻率改成113k，變壓器重新打樣，38比6，是可以帶30a了，，只是效率好低哦，，，，，
風扇轉以后，效率更低了，，，，，，，

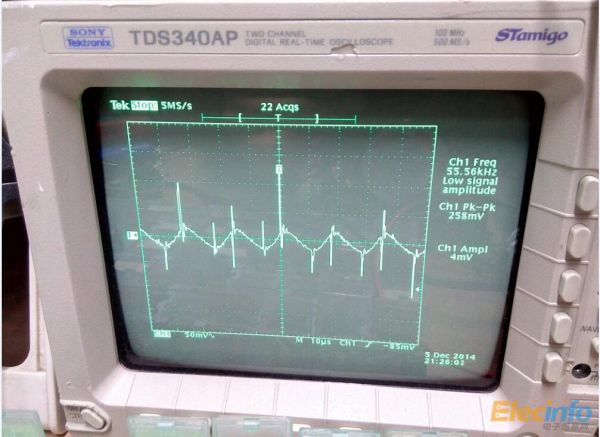

最后來張30a輸出是紋波圖，，測量方式。示波器直接夾在輸出，X1探頭，100m帶寬
cool mos還是暫時不用，，對他還不夠了解，，換上去以后，mos關斷的波形在劇烈震蕩，而不像460只是一個尖峰，，，，所以這還是犧牲點點效率，，，經過對比113khz的頻率比84khz的效率要低，，so改成原來的84k

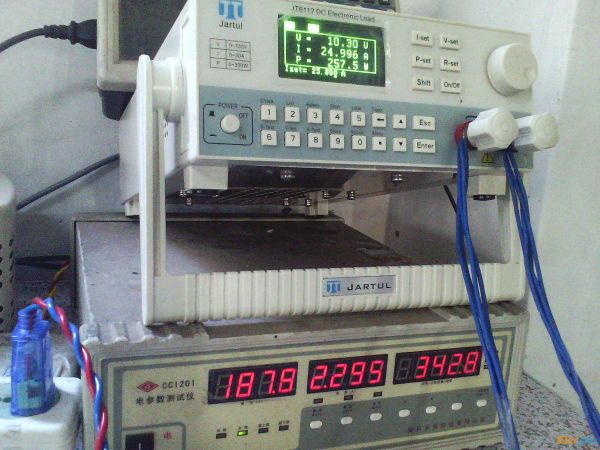

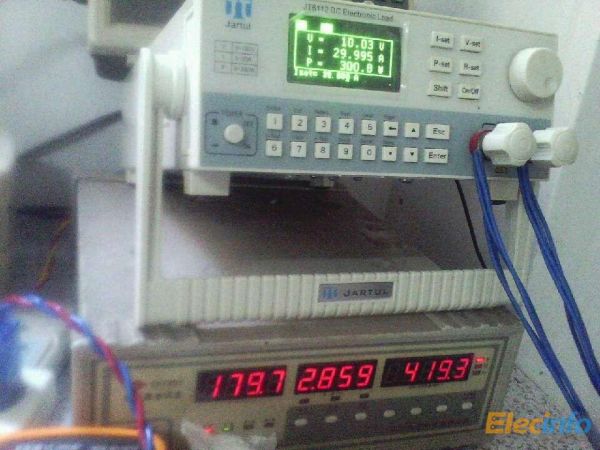

經過簡單的效率測試，，，輸入210左右
一步一步地，介紹的很清晰。樓主辛苦了！不知現在結果如何了？
不知道兄臺指的什么結果，是指老化結果，還是下一步由于等其他案子的板子沒回來，所以有把coolmos拿出來了，，，
既然只是換顆mos他就不工作了，，，那么cool和irf460，對比哈參數，起驅動電容差別相當大，，，，，
上波形
這圖為板子為通電，只是給ic加個16v電源，測得mos波形，mos為irf460
這樣直接替換，結果就是下管的二極管被干掉了，接著就是炸mos，炸保險
那么我調整驅動，讓他的驅動波形和irf460差不多，他還會不會壞吶？
調整驅動參數，驅動電阻44歐姆，快速下拉的4148去掉，波形和460差不多了
按現在這個驅動波形，上電老化，和irf460對比下來，整體輸入功率基本少了1.5w左右，效率基本提升了千分之5的樣子，，，，，，，
隨便測了哈，花了100多個大洋賣的市場上很流行的0到36v可調電流10a的半橋電源，在輸入210v 輸出36v 7a效率大概在81%，，，，，，看上去是比較低，，，
好像驅動速度小于二極管的恢復時間，二極管死掉是必然的事情，，，，，
試驗用的her208，手頭沒有sf系列的二極管或者mur的二極管，所以本帖就更新到此了，，，，
你這個板用的什么ic啊，做出來成本肯定很高 用的最便宜的3845，至于成本，我估計其他版本做出來也差不多 剛好我也要做一款這樣的電源，我加你，向你請教呵呵 MW電源的影子出現了！！！！！！！！！ 樓主好叼呀，頂起！ 87多了還嫌低啊大哥，神人啊真是，這么好的帖子使勁頂 紋波好小，主要是噪聲雜波好小。第一次做雙管正激，發現上管驅動很差，紋波也很大，求解

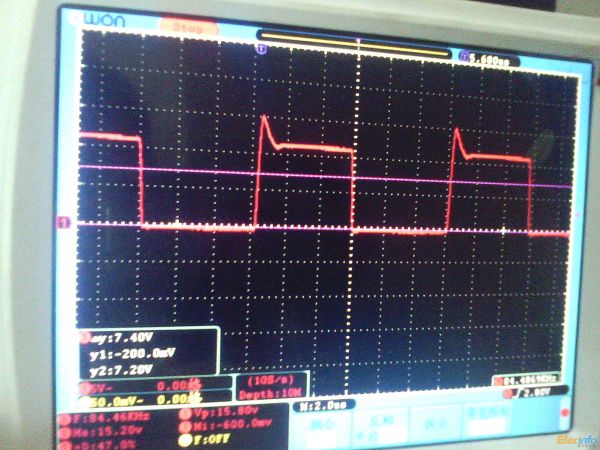

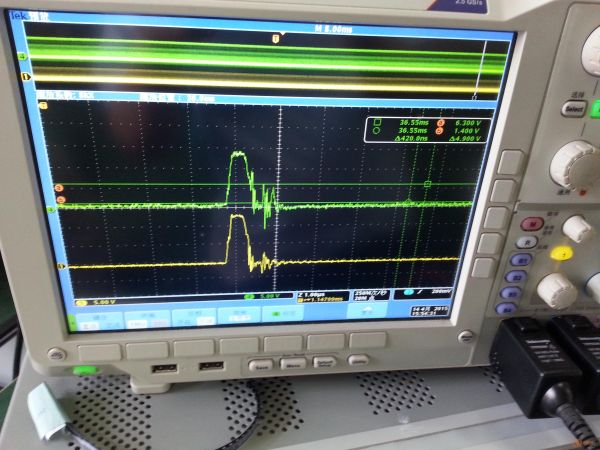

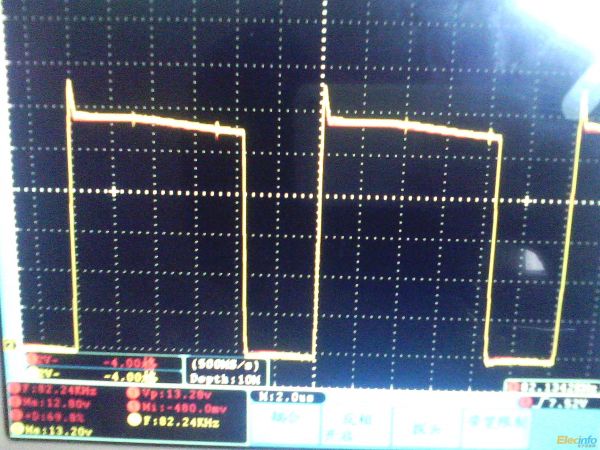

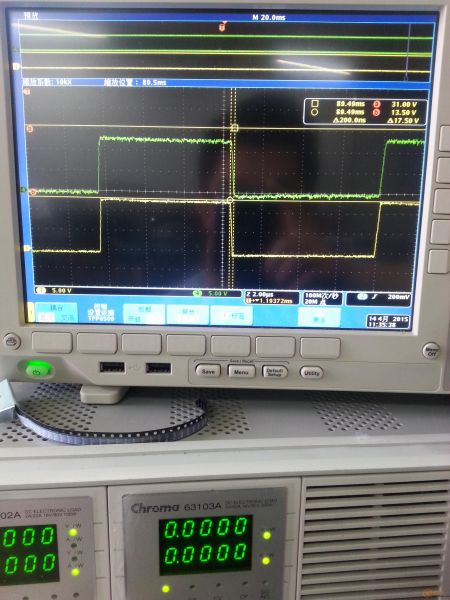

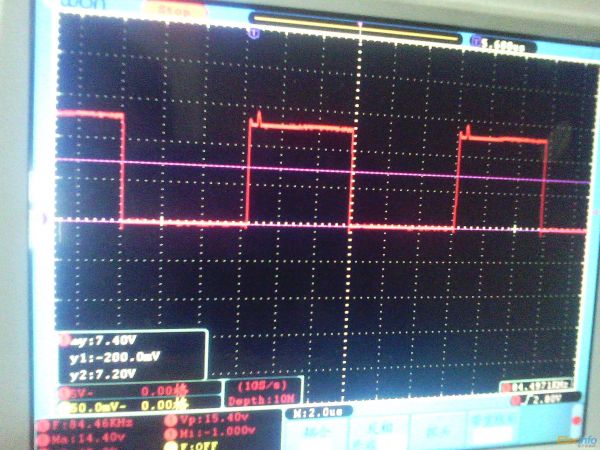

上管驅動波形 伏格5V
下管驅動波形伏格5V
紋波 伏格50mV
還有更先進的V3版，，
1：ic換成ncp1252，實現低壓保護，減少外圍元件，調頻減少死負載，提高效率
2：輔助電源供電，不用擔心一個pcb輸出多種電壓，風扇怎么辦的問題，也有利于效率的提高
3：輸出恒流恒壓結構，電壓電流可以調節滿足實際需求，保證輸出即使在短路狀態，前級pwm也是穩定的占空比
4:2級溫控保護，保證風扇失效，不至于熱死
至于這個版本，，如果做了樣機，可以把效果上傳上來，，，，
本人設計的雙管正激。
雙管正激
我只感覺中間那貼片如果做成小板，會不會好看一點，，，，，，好漂亮的板子，，難道這就是已經量產100k的那個，，，，，
小人不才，只是感覺初級mos那一坨銅箔是不是太近了，，
風扇上電就工作，會不會影響壽命，，，，如果是充電器，，低壓大電流轉得慢，浮充的時候反而轉的快
整流后高壓300V線路線距都有2.0MM以上，風扇是有溫度開關控制的，溫度達到50度才會運轉，還沒有量產，只做了5臺樣品，準備試產100臺，這個貼片是用錫膏過回流焊的，插件就過波峰焊，應該生產比較容易的。這個板相當于2個電源，就是直流UPS，1個是充電專用的，另一個是輸出給設備供電的，風扇是輸出給設備供電那組供電的。這個就是用ncp1252做的。 樓主你好，我最近也做了一個雙管正激，但是上管的驅動波形有問題
如圖，第一個是沒有加上主功率變壓器，直接兩個MOS管的上管波形；第二個為加MOS加主功率變壓器時的驅動波形。
由于這個波形的變化，導致上管的D-S波形特別糟糕，溫升很厲害！下管就沒有問題！
請問這是什么原因造成的呢？
為什么加上功率變壓器就會有這樣的變化？
（我這是一個一個環節分開測試的）
十分感謝！
看到你這個波形，第一感覺是布線有問題，導致上管的驅動電路線路太長，大電流經過線路引起了震蕩，，， 如何解釋？我是開環測試的，占空比0.45.還有，如何有大電流？請教了！
我不怎么會布線，希望不要見怪
歡迎批評指正，一定虛心聽教！
帶有紅線的為上管
借用寶地問問題，希望大俠不要見怪才好啊
你輸出要想用三極管做強下拉，那么b級需要0.7v左右的電壓，而你直接弄個4.7r上去，這樣的結果就是很容易自己把自己搞死了，
需要串如一個二極管，4.7r也太小了，，，，
布線吶能粗就粗，你那線也太細了，，，，，，，，，，，，，哪怕驅動也是需要電流的，，
恩，知道了！可是那個上管怎么會受影響呢？ 這個我就不知道，你多試驗幾次，，對比分析哈 PQ2625flyback.doc輸入85-265Vac 無PFC 開關頻率65kHz 輸出15V 5A 恒流咱空比最大0.45拓撲反激 請看看我的變壓器 望指教 謝謝
麻煩您看一下，是不是那根跨線（紅線）造成的？
但是我又自己手工焊接了一個，沒有這根跨線的存在，問題依舊存在，，，說明應該不是它造成的？
你的板子跟新星電源一樣 表示沒聽過，，，只是我感覺這樣的鐵殼電源，管子位置固定，變壓器固定，電容基本也是固定的，布局都差不多，，，，，，，，，，，，，，，， 樓主的家當很全……有興趣可以做個視頻教程哦！我的設備，就差個電子負載，那個是公司的
我哪點水平，自己瞎折騰一小哈，還可以，，，
不過我個人覺得要是論壇能上傳視頻文件，那樣壇子肯定會變身，，，，，

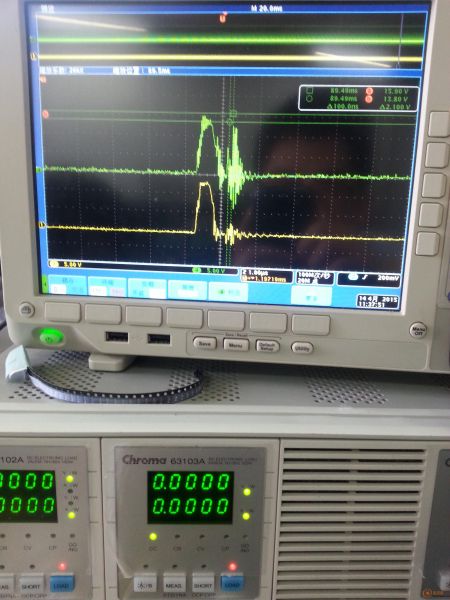

樓主試一下帶10A左右負載，然后突然拔掉負載看看。既然還有機會，就來2長，10a到空載的波形，負載為電子負載，，，
時間為10us
營長咋不回我
你說變壓器合不合適，這個真不好說，設計思路不一樣，結果就很不一樣
你這才75w，是我就選dcm模式了
dcm電感量只要180左右，你390到400，只是工作在ccm模式，具體是dcm效率高，其他參數好調整，還是ccm容易些，這就要看實際調試
你的變壓器是40比8，就個人感覺而言變比稍微大了點點，可以設計到變比4.8左右
樓主，您好！我最近也在搞雙管正激的電源，遇到了一些問題，不知能不能加您QQ請教您一下？ 說來看看，啥問題，我們搞不定，還有大伙在 已經解決了，謝謝樓主！零電壓都是可以啊》？我現在只能做到30V的跨度，你的波形都是很不錯了
樓主你好，我也在做一個雙管正激的電源，我想請教一下變壓器原邊電感的取值是如何確定的？ 看看我的單片機能成不？有空交流下 怎么沒看到PFC單獨測試部分，還有樓主得告知用得什么儀器測試呀 雙管正激的好，大加都在玩這個 相當詳盡 強帖好貼！學習了 原理圖是不是有問題？ 這樣沒驅動輸出吧？ 請問樓主：這個“輸出電感33,125鐵硅鋁”-----用半橋PC電源上的黃白環能代用嗎？ 來晚了，居然到現在才看到。。。 好貼贊一個
學習一下 有源箝位 看電路圖 看看有點意義，新手參考下，雙管還是比較容易些
不錯。
好
不知道您做成功了嗎 頂 回復一貼 星星200W-5V的版本請問版主該板的尺寸多大，MOS管又加散熱措施嗎？
效率怎么樣？
好貼 看看。 很想看看作者想說些什么 線徑、并繞數好像都不對 xuexi
好的，學習
頂起
學習學習 來膜拜一下大俠 學習 好貼子啊 Ok 樓主能否發一份最終的原理圖和PCB圖給我呢？我是學生，想學正激。郵箱：csh0714@qq.com 多謝了！ 大功率電感廠家 |大電流電感工廠
