用L6599D做LLC電源，在做短路時發生炸機。從仿真波形上看，是短路時電流上升太快，ISEN引腳電壓根本跟不上實際電流的變化，導致變壓器飽和。

我現有的設計：正常工作時，諧振電感大約B=0.15T，勵磁電感大約B=0.1T，ISEN電壓大約600mV。

請問各位：

1. 用L6599是如何實現可靠的短路保護的，變壓器的余量是不是要留很大？

2. 另外，用平均電流來下拉Css感覺根本無法做到可靠的限流保護，是否有成熟的外搭電路？

附圖是輸入電壓上升時的波形，輸入電壓瞬間上升和短路的情形類似，可以看出諧振電流已經飽和。

1、電流采樣電阻是否用合適？DELAY參數是否恰當

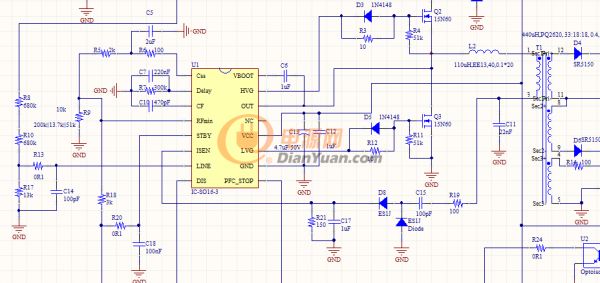

2. L6599非常容易受到干擾，特別是ISEN這塊。可以先上原理圖和參數看看，布線也很關鍵。前級的限功率不知道怎么外搭，可以在后級加個恒流。

感謝回復。

我現在采用的是電容分流+平均電流的方式來采樣的，諧振頻率100k，諧振電容22n，分流電容220p，采樣RC 150Ohm+1uF。個人感覺Delay的響應速度是無法保護短路的。

ISEN引腳上的C放小，電流限制，放到MOSFET的額定電流的一半左右，因為保護反應時間慢，關斷PWM之前的延時不至于讓MOSFET過流。就不會炸了。

這個圖里面，電流有好幾個周期都很大，溫度高了，MOSFET會扛不住，就掛了。

感謝回復。

的確ISEN保護速度太慢了，正常工作時，諧振電流峰值1.1A，ISEN電壓600mV左右。但是短路時，諧振電流迅速上升，我看了一下波形，當電流峰值達到3A左右時，ISEN還不到700mV，而且諧振電流幾乎是3,4個開關周期就上升到3A，這個時候保護不動作，很快諧振電感就飽和了，電流就失控了。

磁元件的B一般去多少啊？還是要用高飽和的磁芯？

諧振電感的飽和點用短路、過載、起機時的最大峰值電流來設計，要大于對應的極限情況下，△B要小于0.3才算安全。

起機時，電流應力也是很大的。
