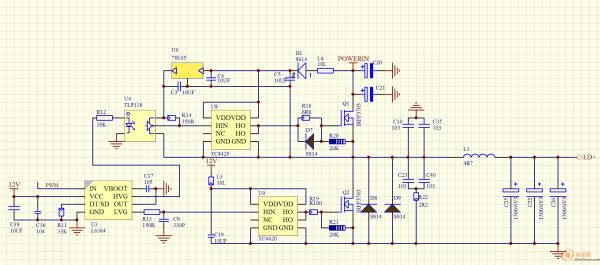

好久沒來發帖,貢獻一個應用于直流15V輸入的場合浮動電壓高端驅動的同步整流電路。高于20V的請自己改進。不多說,上圖。
33K的電阻大概死區時間是250ns。更大驅動電流,可以使用TC4451和TC4452.
