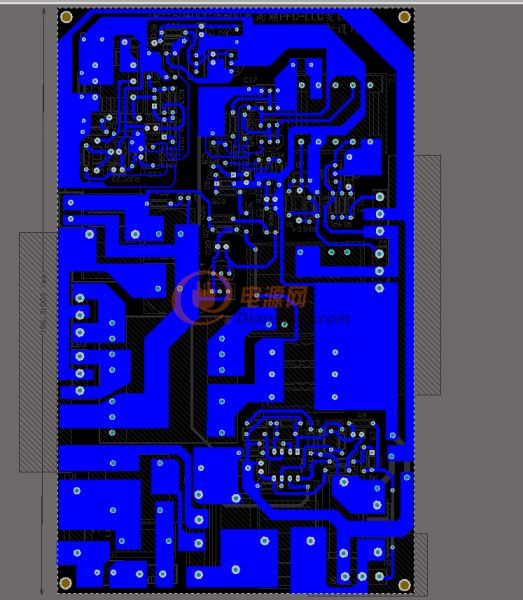

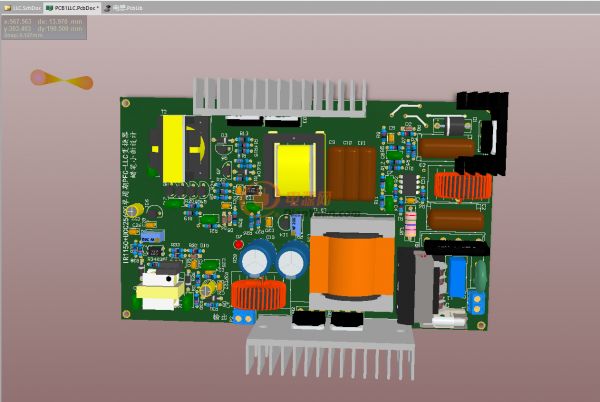

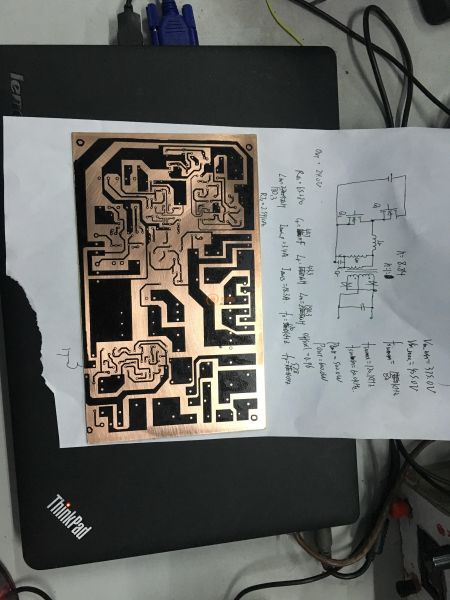

這個制作的開端是源于上個星期整理元件收納箱看到了TI的一枚片子而頓生的念頭，發現箱子里有好幾枚uCC25600，才想到是去年大一的時候，一位學長畢業送給我的，據說當時TI的芯片他們申請了一大箱子，雖然沒怎么用過，估計因為普通項目和比賽都只用DC-DC和采樣那些東東吧，哎可惜現在申請不到了。好吧，LLC拓撲不算是初次接觸，之前玩過感應加熱，也是LLC拓撲，pll的現在覺都一樣，一個VCO控制，一個CCO控制，看到網上有大師說了下PFM控制原理才曉得好多芯片都能玩這玩意兒，廢話不多說，先上layout圖哈哈：
本諧振變換器采用IR公司單周期控制芯片1150做前級PFC輸出385V，后級采用TI公司的諧振控制變換器UCC25600，兩款芯片都是比較老的芯片，大概當年申請的比較多吧，又沒用過庫存足夠的很啦，在說下輔助電源，本來打算采用384X解決下的，但是考慮到效率還是采用了英飛凌公司申請的準諧振芯片ICE2QS03G，也許有人會說這樣做不計成本，但是，只是玩玩對吧，就像每年的電子設計大賽，關鍵是要利用好手頭的材料，哈哈。

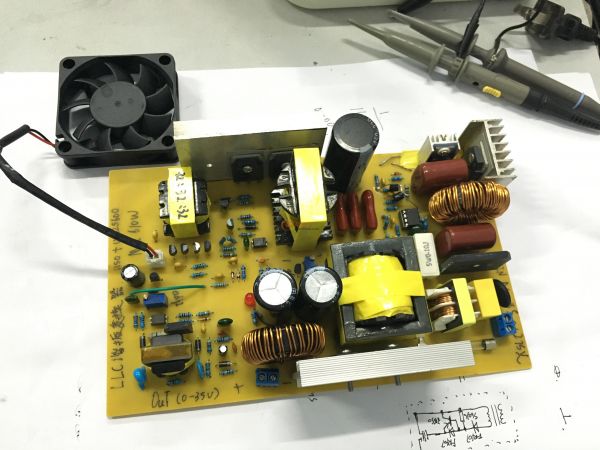

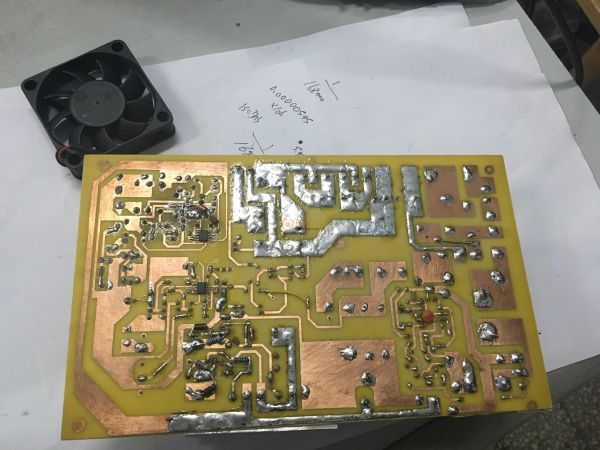

下面上成品圖：
（風扇是后面加上去的給輔助諧振電感和肖特基整流管散熱）
因為條件有限，所有變壓器均是取材于廢品站收的廢板子拆了自己繞，調試了三天，發現工作點選取是如此重要，而且當初設計的是0到35V可調，在調試過程中發現LLC工作范圍不可過大，否則達不到理想狀態，于是改成了24V-35V。

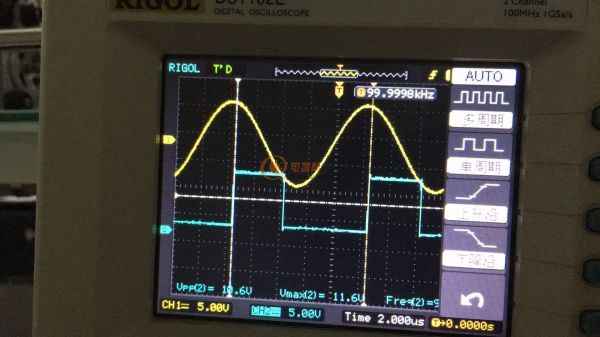

下面是測試圖：

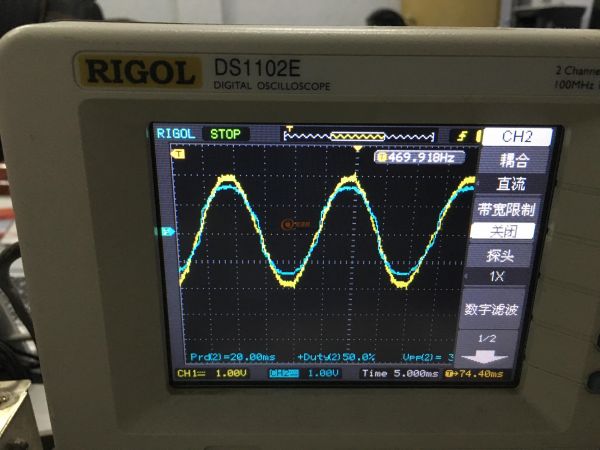

上面是負載300多瓦時的PF波形

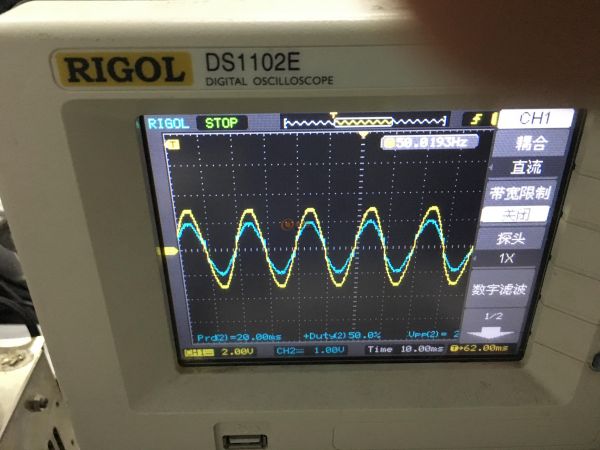

上面是100W左右時的PF波形，不知道為啥小負載電流波形就成三角波了，感覺還是補償的問題。

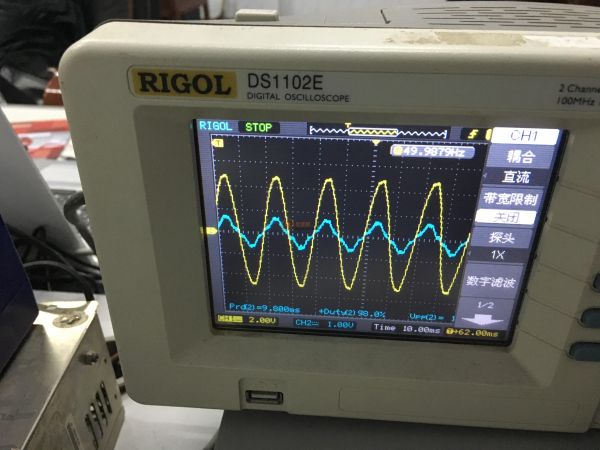

上面是600多瓦時的PF波形感覺有那么點兒畸變不過還好。
板子的主變是拆的360W LED開關電源上的主變上面寫的是EC40不知道我拿來搞600瓦是不是讓它受委屈了昵，那三極管貨用來跑幾十K的頻率，現在我給他跑到100多K了哈哈。
沒有電子負載，去學院原件庫房借了5個10歐姆的電阻有50W的也有40W的，哎條件沒辦法。

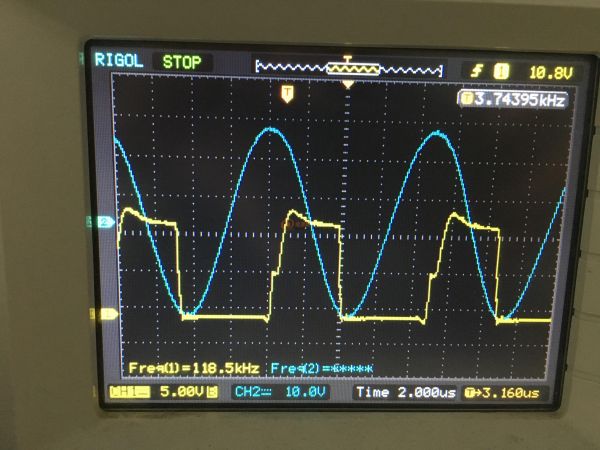

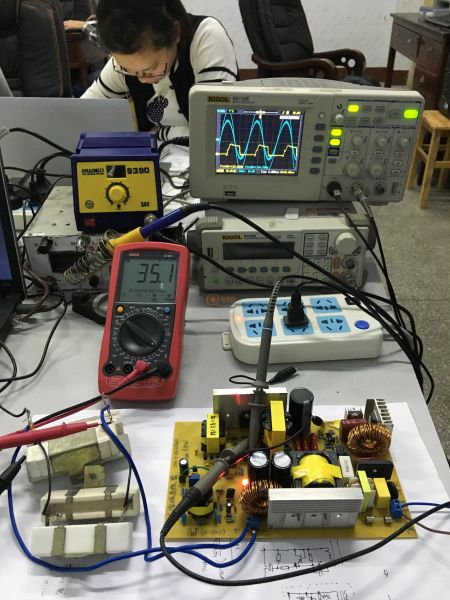

滿載636W左右時候的波形，還算好。

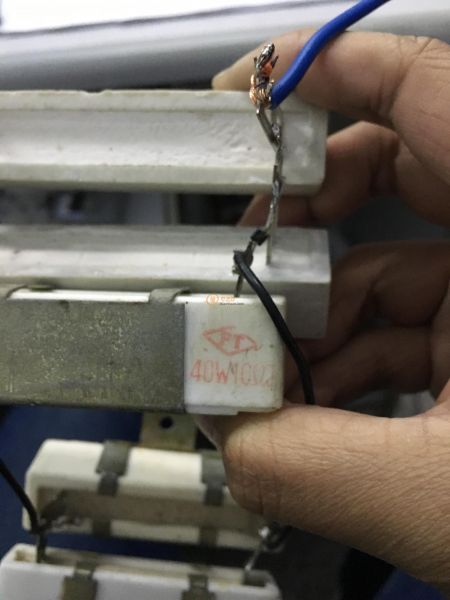

悲劇的是通電10分鐘左右，炸了一個水泥電阻，手也被燙了。。。。。
下面做了下簡單的測試數據記錄
本次設計沒有達到預計95%的效率，原因除了沒用同步整流（主要手里沒有相關芯片）還與輔助諧振電感有關，峰值的時候輔助諧振電感大概60度是常事好像，因為第一次做就選擇了輔助諧振和主電感分開的方式。還有就是主管上升延遲的問題，一直沒得到解決，上升延遲很大，期間把變壓器驅動改成了芯片驅動還是不行，最后把原來的FCA47N60換成了申請的龍騰MOS后，上升正常，但是我還是把管子還回來了，因為滿載的時候，管子沒啥溫度幾乎為冷。至于管子的開通消耗多大也不管啦。個人愚做在此獻個丑啦還望給位大師多多指點。
沙發，
還是學生？
是的
最新問題，短路保護功耗接近48W什么情況。？？？
學習了
我提一下，現在不大采用不對稱半橋了，開始有，存在一些不那么盡人意的地方，許多人實踐過了，不搞了，僅僅代表我本人的觀點。比如，整流二極管耐壓必須提高許多了。
這樣啊，那得好好研究研究哈
已經被添加到社區經典圖庫嘍
http://www.dianyuan.com/bbs/classic/
亮點是學妹
就你眼尖~
我也看到妹子了，這個電源設計的不錯，加油
穿的好清純呀！黑白相間，美美的，萌萌的！
像是你認識一樣
璐璐姐，好喜歡她喲！
咳咳，快聯系樓主~

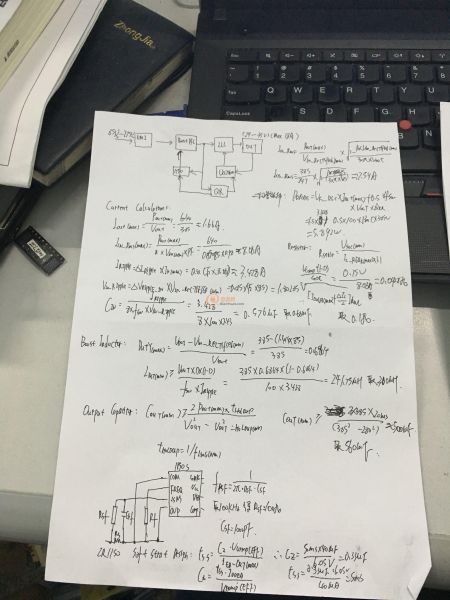

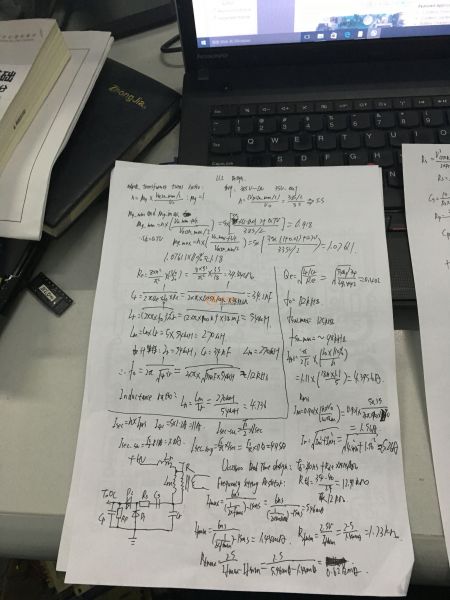

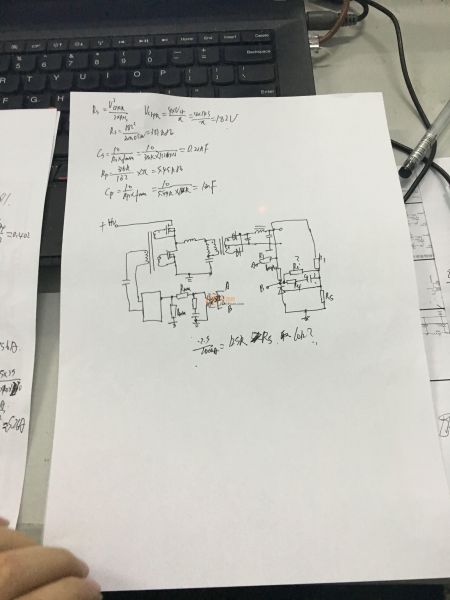

今天整理資料的時候發現設的手稿還在，發上來給大家瞧瞧嘿嘿，算然有些參數實際有變動但是大題相當啊
學習了。llC 建兄加油
哈哈，雨平兄還得多指點指點
短路保護如何做的？
光耦反饋拉低ss端強迫芯片關斷進入軟啟動
向你學習了
張大神大作，必須頂！！！
張大神
馬哥也是很6 的
你好，請問，LLC參數設計那里是先得出Qe還是先得出Cr的？我發現Qe的公式中包含有Cr，Cr的公式中包含有Qe，不知道你這里詳細的是怎么算的。

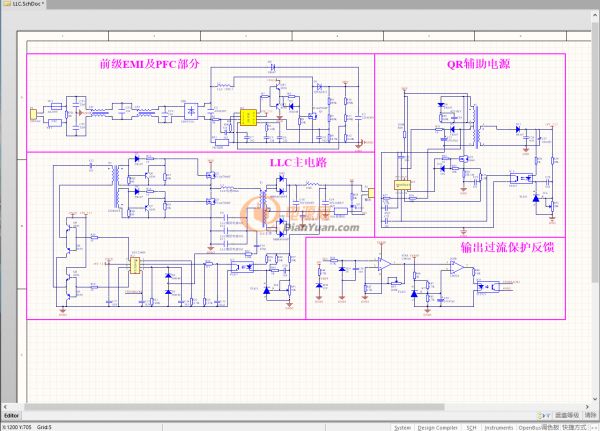

有朋友問可不可以分享哈原理圖當然沒問題現在整理好了放給大家看吧嘿嘿
計算說明能不能搞一個電子檔嘛
LLC.pdf清晰版本在這兒哈哈。

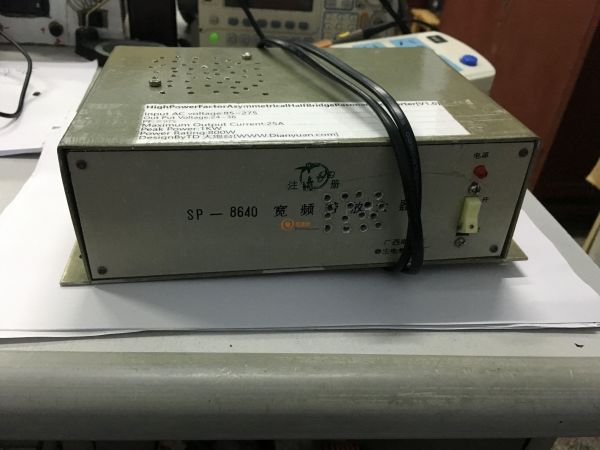

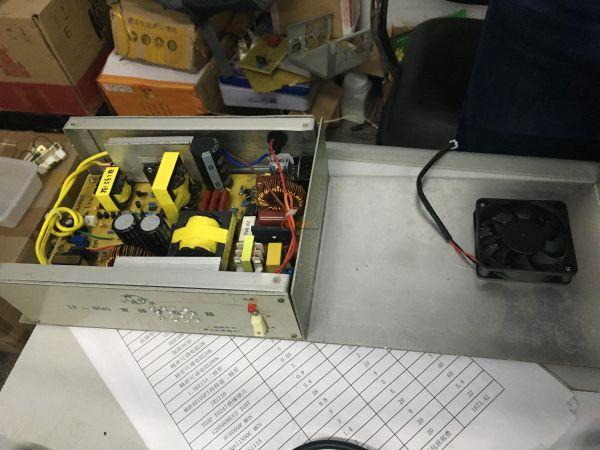

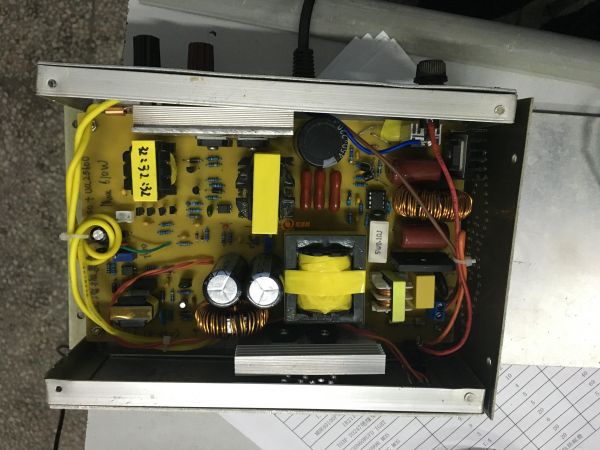

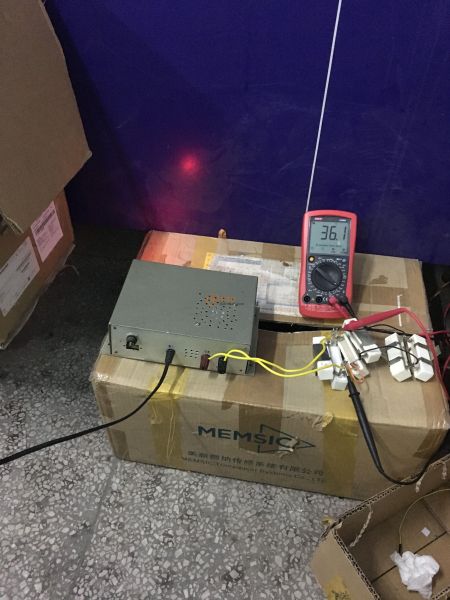

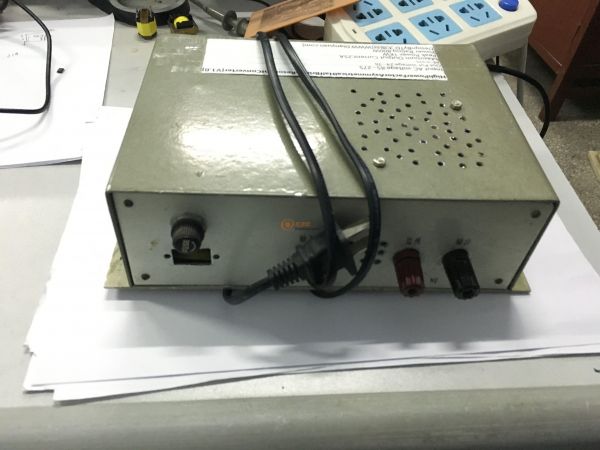

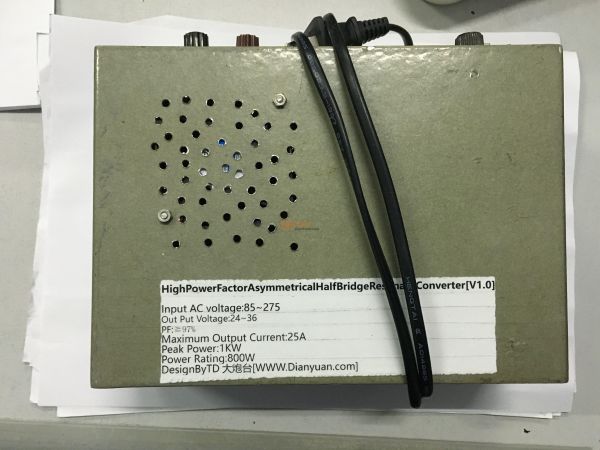

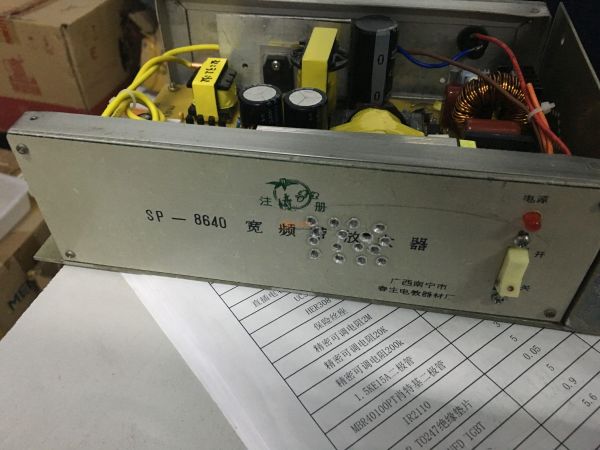

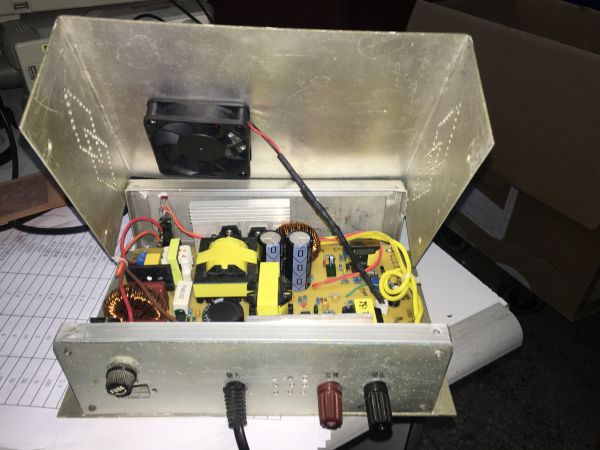

適當調整了參數，功率進一步擴大，也給機子裝了個外殼，剛好學校報廢儀器估計80年代的老東西正好撞下哈哈。
哈哈 電源網的忠實粉絲！！！！！！！！
正常帶載~
800多瓦，CV/CC秀一下~
非常漂亮啊
能做到全范圍的CV/CC？
你這個不是AHB結構的，是LLC的
用水泥電阻老化，帶上散熱片吧，不然能烤地瓜了
寫的好，參考和學習了
畫的板子初次級不分啊。
大二的學生？？簡直不敢相信。都到這水平了還上什么大學。
