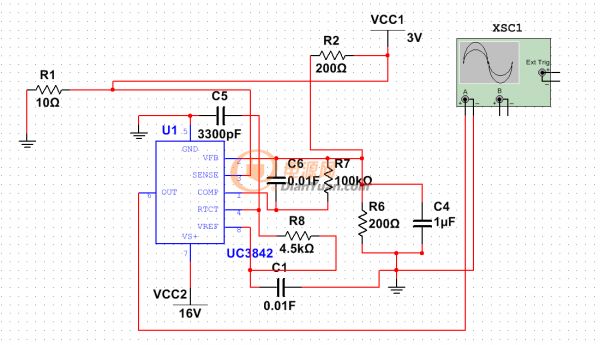

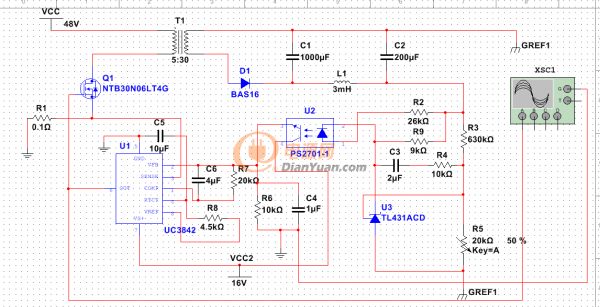

用UC3842芯片設計單端反激式開關電源電路時芯片一直不起振導致輸出電壓一直為零，然后就設計了一個電路看看uc3842 芯片啥條件下能起振，結果怎么調UC3842都不工作，下面第一個圖是我用來調節UC3842工作狀態的，結果UC3842一直不工作，第二個圖是我設計的單端反激式開關電源，要求輸出160V/1A 的直流電，結果電路中UC3842不工作，電路沒有輸出，求大神指點，如何讓UC3842工作
開啟電壓不夠，要大于17V,加18V能可靠起振！
大神，真厲害呀，一下就好使了，太崇拜了。再問一下，圖二中我調節R5并不能調節輸出直流電壓的值，感覺TL431的參考電壓都不會影響輸出電壓了，這就意味著反饋電路不起作用呀，需要怎么改進一下呢
不敢當??！看圖2原理似乎沒錯，可能是TL431不能用在高壓中，因為TL431最高不超過36V。你可以這樣改：增加1組電源如24V（小于36V，地是GREF1），并將R2R9值減至約2K和1K，R2R9不接L1，改接24V，R3不變還接L1。

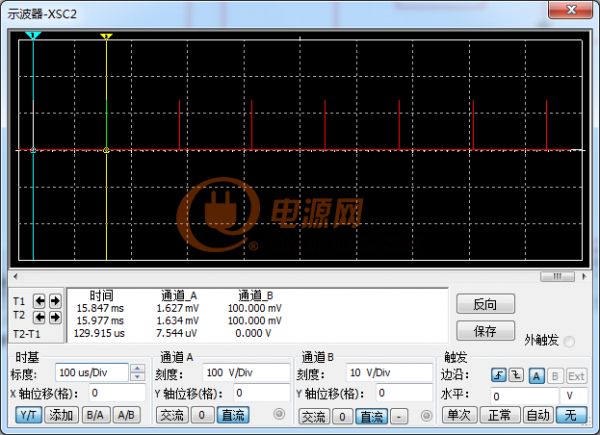

還是不行呀，我將UC3842的反饋端（2號管腳）不接到光耦三極管輸出端，而直接接一個直流電源，電源的電壓值從0.5V一直調到8V,在這個過程中發現UC3842的輸出端方波信號的占空比都沒有變，而且占空比幾乎為零，輸出端波形如圖所示。這是為啥呀
2腳是芯片內部誤差放大器的輸入端，不能直接接電源控制。你按4貼做過沒有？
恩恩，試了呀，可是還是沒法調節電壓輸出值，UC3842輸出方波占空比也調節不了
L1 3mH太大了，容易磁飽和，改100uH以下。
恩，改成了50uH，輸出方波信號依舊是上面的那樣，占空比幾乎為零，調節不了
是不是條件不滿足？VCC接個電解電容，變壓器標同名端。
恩恩，我再試試，順便把原理圖發給您，有時間的話幫我看看唄，謝謝啦直流電源調試.rar
大神你有裝Multisim么，要不我把原理圖發給您，您幫我看看唄
我沒有仿真軟件，找個經典電路吧！
恩恩，那行，我自己再調調，不懂再請教您呀
恩恩，那行，我自己再調調，不懂再請教您呀
你把R9拆了看看。
3腳電壓給個低電平，你給小于1V的。
您好 我現在也在學3842的單端反激，直流輸入24V，輸出700V。 不過我的電路是按3842的datasheet的經典圖搭的，24V提供開啟電壓，然后由原邊的自饋線圈提供工作電壓，但是總輸出就只有幾伏，斷開場效應管和6腳，6腳的輸出跟你仿真的幾乎一樣，占空比很小。不知道您現在解決了嗎，我現在不知道怎么辦了
