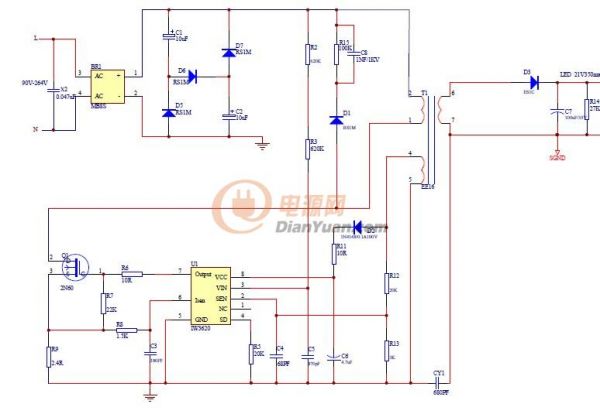

IW3620 輸出120V0.3A 輸入100-264VAC 。在130VAC以下無法啟動。變壓器ER28 初級：次級：供電=53：60：7。供電實測13.8V。求救！ 懶得再畫原理圖了！此圖是借用的，我做的沒做高功率因數，其它的外圍參數跟這里一個樣。

減小R2 R3的阻值試試··

這個早試過了，沒用。太小了不恒流，。也啟動不了。

搞定了，加多一路啟動電阻就OK了，是啟動電流小了。 直接到VCC再加一路是可以的，當時我也這么做了，忘了 芯片有沒有開始工作？ 你用填谷PFC導致母線的最低電壓只有130*1.414/2，等比例增加次級和輔助繞組的匝數試一下

懶得再畫原理圖了！此圖是借用的，我做的沒做高功率因數，其它的外圍參數跟這里一個樣

還設計有另我一個骨架的變壓器EFD25 初級：次級：反饋=72：100：12

多增加一路高壓?jiǎn)?dòng)是比較合理的。
