各位大師，我在做電池放電監控時，想做一個類似UPS里面的報警電路：用最多兩組運放實現（電路里剛好有多出來的兩組運放）---隨著電壓降低，報警聲越來越急促。也就是用輸入電壓控制方波頻率，電壓越低，頻率越高。
以前在讀書時，模電沒學好，只會做電壓與頻率成正比的電路，像這種反比例的還沒想過。
哪位大師有做過的，請?zhí)峁┮幌码娐罚救嗽敢赓浰?0只場管作為答謝，郵費我負責。
你用一路運放作反相器不就行啦？運發設置一個參考電壓就是謝謝rj44444的關注。你是說將取樣電壓作為參考送到運放的一個輸入端，然后另一個輸入端做成電容充放電的形式嗎有
有點不明白，反相器可不能改變頻率啊

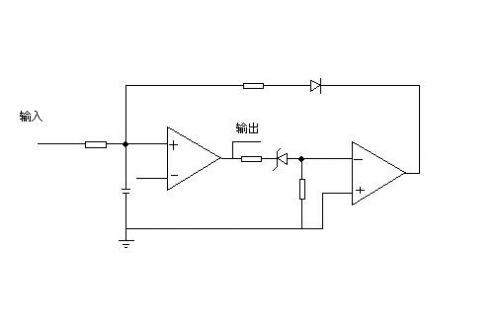

哦，我不是這個意思。我是說你既然會做與電壓成正比的壓控振蕩器，那么你把你電壓反相一下就行了嘛 這樣應該不成 **此帖已被管理員刪除** 謝謝君兄，我加你了哦 沒收到啊，在這里告訴你也一樣，加一個小三極管兩個電阻是必須的，將電位反向處理一下接A組運放同相輸入端，輸入端與地并聯一個0.1uf電容A組運放接成比較器就是反相端加一個電壓（1.5v左右），當正相端電壓高于反相端輸出有變化輸出一面給訊響器一邊經一個限流電阻接到穩壓管負極（此穩壓管決定A組運放輸出幅度）穩壓管正極接B組運放反相端（需接一個對地幾十k電阻，防止電路不穩定），正相端接地，B組輸出經一個限流電阻和隔離二極管接A組運放輸入端。原理就是當A輸入升高到一定時輸出變正的時候，輸出電壓高到擊穿穩壓管使B組運放導通將A輸入端電容放電，放電后A輸出0，B輸出0或+，A輸入端電容充電點位再升高、、、、反復循環，A輸入端電阻，電容決定頻率。如果接運放換成比較器，更理想
按我說的畫個圖就知道了再次謝謝君兄，是這樣的嗎？
但是我想這樣會不會，還是輸入電壓
越高頻率越快
不用謝，我上邊說過前邊要加三極管倒相的
此圖中輸入的應該不是電壓了吧，必須輸入方波一類的信號才行吧。如果要再用運放去產生方波，電路上的運放就不夠用了啊
好像都用反相端就可以吧

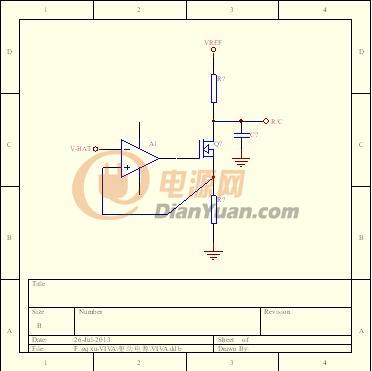

看看這個行嗎?
為何不用三極管啊
三極管做不道完全的可變V-I恒流源
當然實際運用用三極管還是可以的.謝謝各位大師，這樣都不太可能只用兩個運放實現我所說的電路了吧。
還是請麻煩各位將整體電路貼出來，讓我們學習學習一下
用LM331伏頻轉換器，DIP8。
謝謝h兄，高見。剛好實現此功能的專用芯片。
唯一的缺點是，問了一下價格最便宜也要1.1/片。有點貴啊。
簡單點兒，實際點兒把運放換成ne555吧前邊加一個三極管倒相，555接成壓控振蕩，實用，如果非要用運放，說一下型號我要是有的話做一個電路試一下。 LM358 LM324 或比較器393、339等都可以啊，你若需要我可以送你一些啊，可以發站內信將地址告訴我，這些都很便宜的東西我用555搭過，因為輸入6-8V，輸出頻率變化范圍不夠大，只在0.5-1.8Hz內變化，感覺不太明顯，計劃做0.5-5Hz，這樣還在摸索中。
現在我都想調頭在現有的單片機里去實現此功能了。
不用你送東西，
你的具體要求是什么？頻率越高越好嗎？
不是，頻率隨著電池電壓降低而升高，
比如說電池取樣為8V時，振蕩器的頻率為0.4-0.6Hz左右；
當電池電壓慢慢下降，振蕩器的頻率就慢慢上升；
當電池降到6V時，振蕩器的頻率就為4-6Hz左右；
呵呵哥們，對不住，這幾天光顧著弄我的功放了，我說個思路你看一下可以不，首先用運放反相一下，（反相緩沖放大倍數=0或1倍）變成電壓越低輸出越高再接5v穩壓管將你說的6到8伏變成1-3v（就是只取變化量）然后接ne555壓控振蕩，原來做警報器的時候555沒少用完全可以，如果你有啥疑惑就留言，我抽空做一下試試多謝君兄持續關注，暫時先用單片機搞定算了（電路本身已有單片），等有時間我再搭個電路試試。
