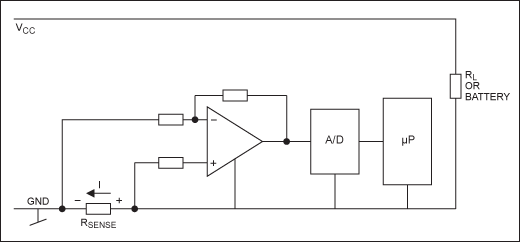

電流測量(即檢測流入和流出電子電路的電流)是設計者的一項必備技能，也是各種應用中必不可少的。應用示例包括過流保護、4–20mA系統、電池充電器、高亮度LED控制、GSM基站電源、H橋電機控制，您必須知道此類應用中流入和流出可充電電池的電流比(也就是電量計功能)。 隨著越來越多的便攜式應用，對專用電流監測器的需求已經大大增加，從而以小封裝、低靜態電流實現其任務。以下的討論涵蓋低邊和高邊電流監測器，包括其架構和應用。 采用高邊還是低邊監測器？大多數電流測量應用采用低邊原理，檢測電阻與接地通路串聯(圖1)；或者采用高邊原理，檢測電阻與電源線串聯(圖2)。兩種方法都具有不同的優缺點。低邊電阻在接地通路中增加了不希望的額外阻抗；采用高邊電阻的電路必須承受相對較大的共模信號。此外，如果圖1中運放的GND引腳以RSENSE的正端為基準，那么其共模輸入范圍必須覆蓋至零以下，也就是GND - (RSENSE× ILOAD)。
