本文設計了一種模擬除法器，在分析討論其工作原理的基礎上，采用CSMC0.5umCMOS工藝，對電路進行了Cadence Spectre 模擬仿真，仿真結果驗證了理論分析。
1 電路的設計與分析

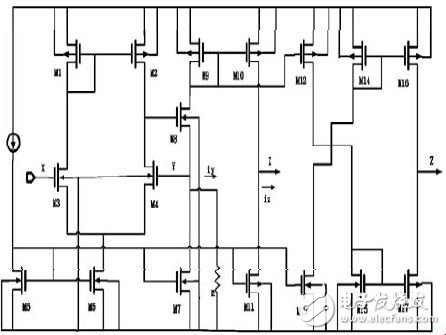

圖1 CCII 電路結構
模擬除法器由單電源+5V供電，主要由兩部分電路構成。第一部分為第二代電流傳輸器CCII，圖1 為CMOS CII電路。晶體管M3和M4 組成一個差分放大器，放大器的輸出經過晶體管M8 傳輸到Y端，而晶體管M1 和M2構成的電流鏡則是差分放大器的有源負載。假設晶體管M1 與M2、M3 與M4、M9與M10 是匹配的，晶體管M5、M6、M7 和M11 組成偏置電流鏡，分別為三個支路提供偏置電流，且I7=I11。晶體管M1、M2 組成的電流鏡迫使晶體管M3 和M4的漏源電流相等，于是有Vgs3=Vgs4，又晶體管M3 與M4 為源極耦合對，所以晶體管M3 與M4的柵壓相等，即Vx=Vy。晶體管M8作為源極跟隨器，在Y 端提供了低的輸出阻抗。如果Vy》0，且R是Y 端電阻，則從Y 端流出的電流為iy=Vy/R，晶體管M8 的漏極電流為（I7+iy），該電流通過電流鏡M9與M10 的作用復制到Z端。因為I11=I7，所以Z端流出電流與Y 端的電流相等，即iz=iy。
晶體管M12-M17組成交叉耦合電流鏡將電流（I7+iy）復制到Z端口，由于電流I16 跟隨電流I7 變化，因此電流iz 流動為反方向，即iz=-iy 。
由此，可以看出CCII 電路可以實現：
