帶音頻功放的20秒語音錄放模塊

這是一款功能非常齊全的語音錄放模塊，已經把ISD1820的所有功能都做上了，并且還設計了LM386音頻功放電路。模塊大小為4.1*6.1CM 非常小巧，使用3～5V的直流電壓，設計有電源插座，極性內正外負不要搞錯。

帶音頻功放的20秒語音錄放模塊 停產停止供貨！

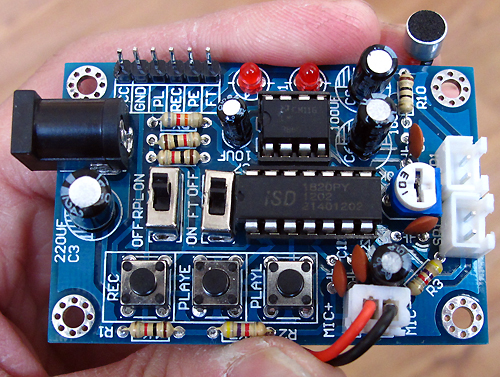

板上的REC是錄音按鍵，按住就能錄音，松開按鍵停止錄音； RLAYE是觸發模式放音，按一下就播放當前整段的語音；PLAYL是點動模式放音，按住才放音，松開就停止放音；

板上的RPL撥動開關是循環播放模式控制，位于0N端就循環播放； FT撥動開關是直通模式控制，位于ON端咪頭語音就直通到喇叭（不經功放）；

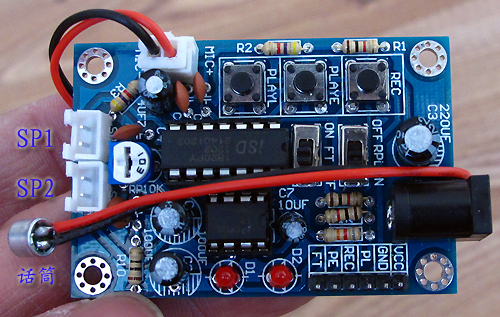

話筒經過一根20厘米的線用接插件接入模塊，話筒和外殼連接的是負極，直通模式時盡量遠離喇叭，防止嘯叫。模塊有SP1和SP2兩個喇叭接口，SP1是1820芯片直接輸出的音頻音量不大，SP2的功能是將錄音放大播出，經過LM386功率放大的語音一般可以驅動5W以內的8歐姆喇叭，實際音量和喇叭的效率、是否有助聲腔有很大關系，裸露的喇叭前后聲音相位相反會聲短路，所以效率很低。音量可以通過板上的蘭白可調電位器調節。

模塊不需要單片機就能正常工作，同時也預留了預留6針單片機控制口。1820芯片的第10腳是ROSC采樣頻率設置電阻，錄音時間是隨著電阻改變的，比如用100K時，錄音時間是10S；用160K的電阻時，錄音時間是16S；為了提高音質，本模塊采用82K電阻，因此錄音時間為8.2S。 大功率電感廠家 |大電流電感工廠
