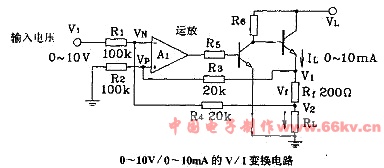

下圖中Vf是輸出電流IL流過電阻Rf產生的反饋電壓，即V1與V2兩點之間的電壓差，此信號經電阻R3、R4加到運放A1的兩個輸入端Vp與Vn，反饋電壓Vf=V1－V2，對于運放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依據Vf＝V1-V2及上式可推電感生產廠家導出： 若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，則有：Vf×R1＝Vi×R4， 得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流過反饋回路R3、R4的電流，則有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．當運放的開環增益足夠大時，輸出電流IL與輸入電壓Vi滿足線性關系，而且關系式中只與反饋電阻Rf的阻值有關．顯然，當Rf＝200Ω時，此電http://www.siyinzg.com/電感廠家路能實現0－10v/0－10mA的V/I變換。
