在電子管放大電路中，由于電子管的放大作用，很小的柵偏壓變動就會造成屏流較大的變化，因此柵偏壓不穩會造成電子管工作點的漂移。另外，柵偏壓是與輸入信號串聯加在柵極與陰極之間的，柵壓供給電路的噪聲雜波，同樣也會在放大信號時被放大，造成信噪比下降，由此可以看出對柵壓供電電路的要求比屏壓要求更高。現介紹幾種常用的柵壓供電方式及特點。

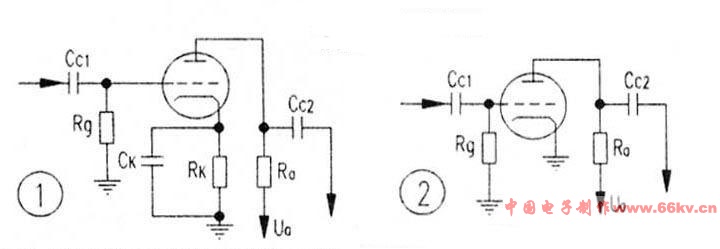

1．自給柵負壓供電電路自給柵負壓供電方式是功率放大器中最常用的方法(見圖1)。其工作原理是利用屏流在陰極電阻Rk上產生電壓降，使陰極產生Uk=Ia·Rk的對地為正極性的電壓。而柵極通過柵漏電阻Rg接地，其對地電位為零。這樣，柵極電壓相對陰極來說為負極性，形成柵負壓。當電子管工作于甲類放大時，雖然屏流的直流成分是穩定的，但隨著輸入信號的變化，屏流中交流成分每個瞬時值都是變化的，陰極電阻Rk上的壓降也隨著變化形成電流負反饋。為了避免這種現象產生，一般在Rk兩端并聯一個大容量的電容，使交流成分“短路·。圖1中影響柵負壓的Ck元件的容抗Xc=0．2Rk.當Ck容量，100uF時，可采用幾只電容并聯，或在Ck上并聯0．1uF~0.47uF小電容，使其頻響得以改善。自給柵偏壓的優點除電路簡單、輸入阻抗高、頻率特性較好以外，還具有自我保護的能力。由于某些原因使屏流增大時，陰極電阻的電壓降也增大，造成柵負壓的增加，柵負壓的增加將使屏流減小，從而保護電子管不致?lián)p壞。

2，柵漏式柵負壓電路此種柵負壓形成電路的特點是無陰極電阻，柵漏電阻值取得較大(見圖2)，一般為3MΩ~5MΩ。其工作原理是電子管工作時柵極與陰極電位差為零，當電子由陰極向屏極發射時，有一部分電子撞到柵極上被柵極吸收，使柵極變成負電位。為了使柵極盡量多地捕獲電子，一般采用柵極距陰極近，距屏極遠的電子管。而且柵極的金屬絲繞制密集，如高u三極管或五極管。另外Rg的阻值較一般放大電路的屏極電阻值大許多，這樣可使屏極場強較小，吸引力減小，使柵極捕獲較多電子。此類電路的優點是電路簡單。另外，陰極直接接地，可有效地降低燈絲電壓對放大器的干擾，信噪比高。但此類放大器柵極負壓一般為1 大功率電感廠家 |大電流電感工廠
