隨著LED制造技術以及電池技術的進步，高亮度（HB） LED廣泛用于各種照明設備，其光輸出量（發光效率）通常以流明/瓦為單位計量，已經超過了熒光燈的發光效率。
1 概述
高 亮度（HB） LED目前已廣泛用于各種照明設備，其光輸出量（發光效率）通常以流明/瓦為單位計量，已經超過了熒光燈的發光效率。而采用高容量、單節Li+電池驅動高 效率LED光源時，由于電池電壓僅為3V至4V，需要解決電源轉換問題。可靠性及安全特性使得HB LED成為電池備份照明系統（應急照明等）的優選方案。
隨著LED制造技術以及電池技術的進步，目前最高容量的鋰離子（Li+）電池能量密度可以 達到 750kJ/kg左右；鎳氫（NiMH）電池的能量密度略低一些，大約為200kJ/kg （而汽油的能量密度為44MJ/kg）。單節Li+電池的端電壓約為3.7V，要想直接驅動多個串聯的LED，則需把多節電池串聯在一起，但這會帶來功率 分配等設計問題，用戶也往往首選單節電池供電的方案。
2 采用連續boost模式驅動LED燈串

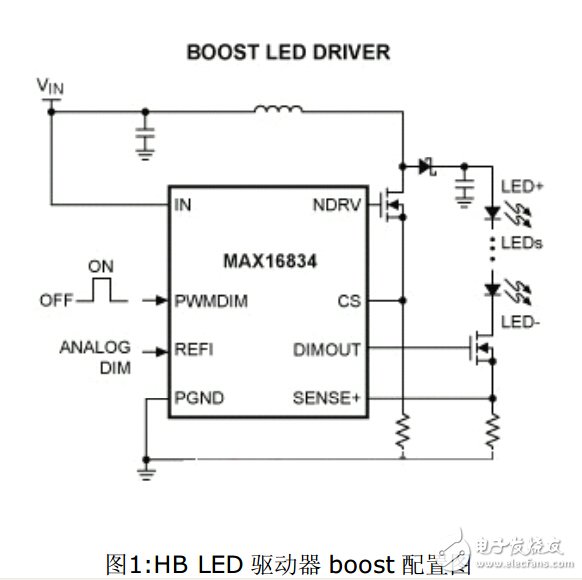

以常見的boost配置拓?fù)錇槔纾簶?biāo)準的MAX16834 HB LED驅動器評估板（EV） MAX16834EVKIT （圖1）。
為了向開關MOSFET提供足夠的柵極驅動電壓，MAX16834要求工作電壓至少為4.5V，以便MOSFET進入低阻導通狀態。對于采用n溝道FET工作在boost模式的HB LED驅動器，這者要求很常見。
單節Li+電池的驅動電壓可能低至3V，無法支持電路中FET及其它電路的正常工作。這就需要將電池電壓提升到較高電壓，器件即可正常工作。 大功率電感廠家 |大電流電感工廠
