LM317(＄0.2142)作為輸出電壓可變的集成三端穩壓塊，是一種使用方便、應用廣泛的集成穩壓塊。317系列穩http://www.rouxingban.com/貼片繞線電感壓塊的型號很多：例如LM317HVH(＄6.2640)、W317L等。電子愛好者經常用317穩壓塊制作輸出電壓可變的穩壓電源。首先317穩壓塊的輸出電壓變化范圍是Vo=1.25V—37V（高輸出電壓的317穩壓塊如LM317HVA一體成型電感、LM317HVK(＄24.3100)等，其輸出電壓變化范圍是Vo=1.25V—45V），所以R2/R1的比值范圍只能是0—28.6。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。
此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM1插件電感17(＄6.1155)/LM317 內置有過載保護、安全區保護等多種保護電路。 其次是317穩壓塊都有一個最小穩定工作電流，有的資料稱為最小輸出電流，也有的資料稱為最小泄放電流。最小穩定工作電流的值一般為1.5mA。

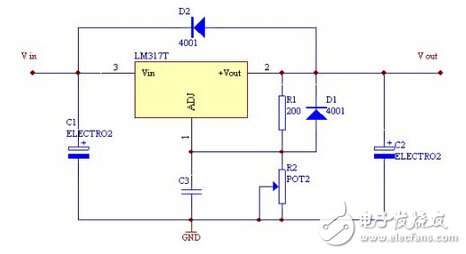

由于317穩壓塊的生產廠家不同、型號不同，其最小穩定工作電流也不相同，但一般不大于5mA。當317穩壓塊的輸出電流小于其最小穩定工作電流時，317穩壓塊就不能正常工作。當317穩壓塊的輸出電流大于其最小穩定工作電流時，317穩壓塊就可以輸出穩定的直流電壓。如果用317穩壓塊制作穩壓電源時（如圖所示），沒有注意317穩壓塊的最小穩定工作電流，那么你制作的穩壓電源可能會出現下述不正常現象：穩壓電源輸出的有載電壓和空載電壓差別較大。通常 LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過 6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。 輸入至少要比輸出高2V，否則不能調壓。輸入電要最高不能超過40V吧。輸出電流不超過1A。 輸入12V的話，輸出最高就是10V左右。由于它內部還是線性穩壓，因此功耗比較大。當輸入輸入電壓差比較大且輸出電流也比較大時，注意317的功耗不要過大。一般加散熱片后功耗也不超過20W。因此壓差大時建議分檔調壓。
