六中常用串口接口電路圖設計。如果你是Win95/98/Me操作系統的話那第1和第2兩種是最合適的，制作簡單。如果是Win2000/XP操作系統的話第3種最合適，當然如果你的電腦只有25針串口可以用的話選第4種就好了。FMS接口使用電腦上的并口或者串口，而實際的電路有不少種，下面是我在網上搜集到的一些原理圖，供大家參考制作。
1、并口接口（分立元件）
適用于Windows 95/98/Me操作系統。這個電路與FMS隨軟件提供的電路比多了一個200K的電阻，這個主要是為了與JR的搖控器連接，因為JR的搖控器教練口好象是集電極開路設計的，需要加一只上拉電阻才能正常工作。不過電路還是滿簡單的，用的元件也很少，很適合無線電水平不太高的朋友們制作，只是不能用于 Win2000/XP上有點讓人遺憾。

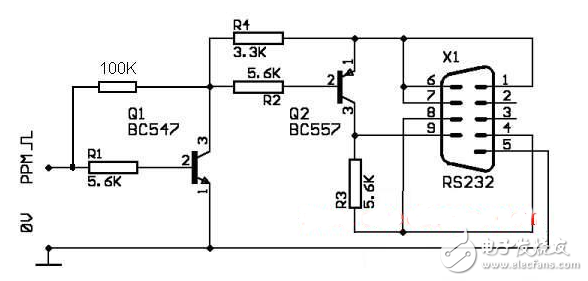

2、串口接口（分立元件）字串5
適用于Windows 95/98/Me操作系統，電路也不是很復雜，當然元件比并口電路多了一些，而且串口的外殼比并口小很多，如何把這些元件都放到小小的外殼里免不模壓電感了要大家好好考慮一下了http://www.szfpc.net/電感生產。當做體積小也是它的最大的優點，而且不用占用電腦并口，因為現在還有一些打印機還是要用并口的。缺點同樣是不支持Win2000/XP。

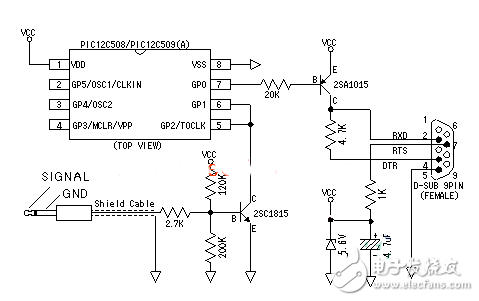

3、串行PIC接口（使用PIC12C508(＄0.9600)單片機）字串9
適用于Windows 95/98/Me/2000/XP操作系統。電路簡單，只是用到大電流電感器MicroChip公司的PIC12C508型單片機，免不了要用到編程器向芯片里寫程序了，這個東西一般朋友可能沒有，不過大多賣單片機的地方都有編程器，你只要拿張軟盤把需要用的HEX文件拷去讓老板幫你寫就可以了。這個接口最大的優點就是支Win2000/XP操作系統，還可以用PPJOY這個軟件來用搖控器虛擬游戲控制器玩電腦游戲。

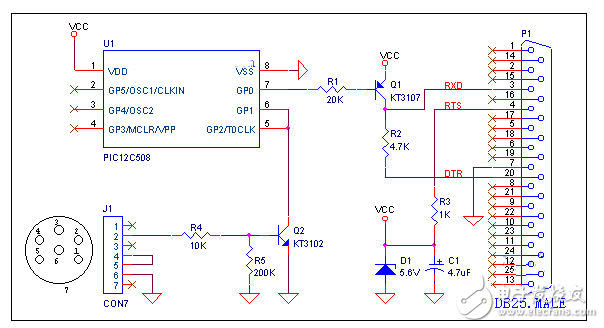

4、25針串行PIC接口（使用PIC12C508單片機）
適用于Windows 95/98/Me/2000/XP操作系統。電路同9針的接口基本一樣，只不過是接25針串口的，現在用的不是很多了。
12下一頁全文
本文導航第 1 頁：常見串口接口電路設計集錦TOP6 —電路圖天天讀（118）第 2 頁：9針串行PIC接口電路設計
標簽：智能硬件(460)串口通信(1)MCU(918)接口電路(187)

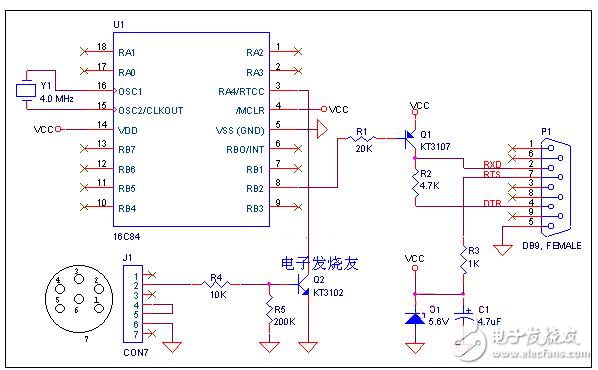

5、9針串行PIC接口（使用PIC16C84型單片機）
適用于Windows 95/98/Me/20電感器00/XP操作系統。不過由于PIC16C84型單片機是一片18腳的集成電路，要裝到普通的串口外殼是不可能的了，要是使用貼片封裝的型號或許有可能，但總的來說不如第3種使用PIC12C508單片機的來的方便

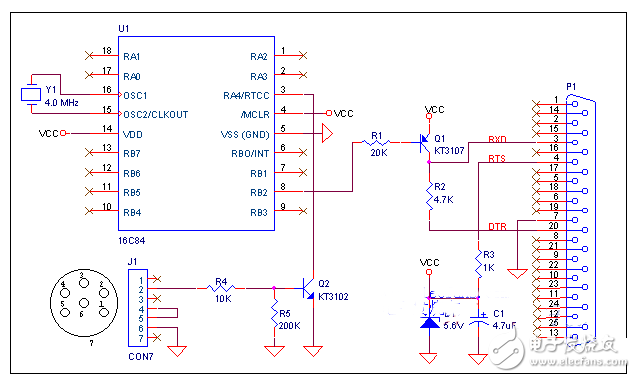

6、25針串行PIC接口（使用PIC16C84單片機）字串3
塑封電感 適用于Windows 95/98/Me/2000/XP操作系統。這個又是上一個電路的25針串口版本，只不過25針串口的外殼比較寬大，所有元件都放到接口外殼里還是沒有什么問題的。
