近年來，嵌入式技術發展迅速，嵌入式應用已經深入到金融、航空航天、電信、網絡、工業控制、信息家電等各個領域。嵌入式系統已經無所不在，與人們的日常生活息息相關。嵌入式系統以微處理器為核心，以計算機技術為基礎，其主要特征是實時性強。針對嵌入式處理器的應用，Xilinx公司推出了IBM PowerPC 405和Microblaze兩種32位的嵌入式處理器內核，IBMPowerPC 405是嵌入在現場可編程門陣列(filedprogrammable gate array，F(xiàn)PGA)中的硬核處理器，而MicroBlaze是采用哈佛(Harvard)總線結構的軟核處理器，可在可編程器件中進行配置，具有更好的靈活性，適合復雜嵌入式系統的開發。
1 MicroBlaze23軟內核內部結構

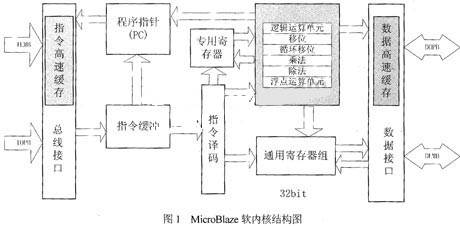

MicroBlaze軟內核是一種針對Xilinx FPGA器件而優化的功能強火的32位微處理器，適用于所有現產的FPGA器件。MicroBlaze軟內核和其它外設IP核一起，可以完成可編程系統芯片(SOPC)的設計。MicroBlaze軟內核采用RISC(reduced instruction system computer)架構和哈佛(Harvard)結構的32位指令和數據總線，內部有32個通用寄存器R0～R31和2個特殊寄存器程序指針(PC)和處理器狀態寄存器(MSR)。MicroBlaze還具有指令和數據緩存，所有的指令長度都是32位，有3個操作數和兩種尋址模式，指令功能劃分有邏輯運算，算術運算，分支，存儲器讀／寫和特殊指令等，指令執行的流水線是并行流水線，它分為3級流水線：取指，譯碼和執行。MicroBlaze軟內核結構如圖1所示。
Microblaze軟內核，片上本地存儲器，標準總線互連以及基于片上外設總線(OPB)的外圍設備構成了MicroBl電感電壓aze嵌入式系統。
2 MicroBlaze嵌入式系統開發流程
在用Xilinx公司生產的FPGA進行嵌入式設計時，Xilinx公司提供嵌入式開發工具EDK，它由XPS(xilinxplatformstudio)，SDK(software development kit)，creat—import peripheral和XMD(xilinx microprocessordebugger)組成。
其中XPS是主設計程序平臺，可以實現嵌入式開發的所有步驟環節，其它的軟件工具可以在XPS里面直接調用。SDK是軟件開發工具，支持C和C++，主要完成軟件的設計。creat—import peripheral工具實現用戶IP核和CPU的接口設計。XMD主要完成軟件調試。
進行硬件設計時，EDK以IP cote的形式，提供諸如LMB、OPB總線接口、外部存儲控制器、SDRAM控制器、UART中斷控制器、定時器及其他一些外圍設備接口等資源，利用這些資源，用戶能夠輕松構建一個完善的嵌入式處理器系統。進行相應的軟件設計時，EDK提供了外設IP驅動程序和大量的函數庫，板級支持包(BSP：board support package)以及完整的操作系統以幫助用戶開發軟件平臺。
當用戶需要定制自己的外設以完成一些特殊功能時，用戶可以Xilinx公司提供的Project Navigator ISE環境下，用VerilogHDL或者VHDL代碼完成用戶IP core的設計，利用XPS中提供的creat—import peripheral工具完成創建和導入用戶IP core。利用EDK現有的IP core和用戶自定義IP core可以建立一個完善的嵌入式系統。在XPS開發環境下，完整的開發流程如圖2所示。
MHS和MSS文件都是由用戶根據整個系統的要求通過EDK生成的。其中MHS文件包含了對整個MicroBlaze系統組織的描述(包括處理器、總線、外設等)，用戶也可以根據自己的實際情況修改MHS文件(例如opb_gpio的輸出寬度)，完善系統設計。硬件平臺生成器(PlatGen)產生整個系統的網表，結合約束文件可最終生成可配置文件(.bit)用以下載。MSS文件包含了所有外設的驅動等信息的描述，庫生成器(LibGen)通過它產生所需的驅動，用戶根據這些驅動文件完成軟件調度程序，再由MB2GCC工具對調度程序進行編譯生成可執行程序。最后.bit文件和軟件程序合成下載到開發板。若程序執行不理想，可以用 XMD進行軟件調試，找出問題所在，解決問題完成設計。
3 AD數據采樣與實現
本設計給出了AD數據接收、采樣、存儲。天線接收到的信號，經過信號斛析，得到了時間信息，產生數字信號，經過30.69MHz 中頻調制，送入ad_transmit完戰大電流電感AD采樣，存儲到嵌入在開發板上的blockram里面，可以通過FPGA調試工具chipscope來觀察AD采樣數據。 大功率電感廠家 |大電流電感工廠
