TCP/IP是因特網上傳輸數據所必需的協議, 這種網絡通信模式在PC之間的實現已經完善, 但是體積、價格等因素限制了其應用的范圍。因此, 基于TCP/IP 協議與以太網的嵌入式系統網絡通信設計成為目前一個熱門的話題。本系統實現了在以TI公司的TMS320DM643為核心的嵌入式系統中，對數字電視傳輸流(TS)信號進行采集并在以太網中傳輸。利用本系統可輕松地實現在局域網中對數字電視傳輸流信號的傳輸、調度。數字電視傳輸流信號源是針對歐洲數字有線廣播系統標準(DVB-C)的數字有線電視信號。網絡接入硬件在以T功率電感器MS320DM643為核心的嵌入式系統中實現，網絡接入軟件采用了TI公司針對C6000系列DSP推出的TCP/IP NDK(Network Developer’s Kit)網絡開發包來實現。

系統電路設計

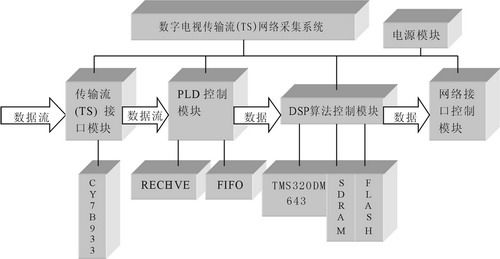

電路主要由5部分組成。數字電視傳輸流網絡采集系統框圖如圖1所示。



圖1 數字電視傳輸流網絡采集系統框圖

其主要功能是通過傳輸流接口模塊采集數字電視信號進入PLD(Cyclone EP1C6Q240C8)芯片，進行必要的處理后，將信號發送到DSP(TMS320DM643)芯片存儲起來，并進行算法處理。通過TMS320DM643對BCM5221進行必要的配置，將存儲在TMS320DM643內的數據通過BCM5221傳送到局域網中,并通過計算機接收數據。

傳輸流接口模塊

傳輸流接口模塊由CY7B933輸入接口芯片及其電器接口電路組成。CY7B933輸入接口電路是點對點的傳輸模塊，可以通過光纖、同軸電纜和雙絞線進行高速的串行數據傳輸。輸入接口符合DVB-ASI的接口標準。輸入接口接收到串行位流后，通過內部PLL時鐘同步恢復數據的時鐘信息，并對位流進行串并轉換、解碼和傳輸檢錯等操作。這種輸入接口能靈活地把高速點對點串行數據轉變成并行數據，而且應用領域廣泛，包括各種服務器、存儲器和視頻傳輸?shù)膽?yīng)用。

PLD控制模塊

在項目中，此部分硬件選用的是Altera公司的EP1C6Q240C8芯片。

此模塊的主要功能是實現與CY7B933接收芯片的接口，把數據從CY7B933接收進來，并緩存數據。這部分功能均由VHDL語言編寫的功能模塊實現。主要有兩個功能模塊：RECEIVE與FIFO。RECEIVE模塊主要負責從CY7B933接收數據字段；FIFO模塊主要負責緩存數據。

RECEIVE模塊

RECEIVE模塊的功能是實現與CY7B933接收芯片的接口，把數據從CY7B933接收進來。其工作方式是以一個傳輸流包為邊界接收數據的。

首先，RECEIVE模塊會檢測傳輸流包的邊界，通過查找包頭字節(固定為0x47)間的字節數來確定。因為包中數據也可能含有0x47，所以要犧牲3個包的數據來檢查3次。當發現0x47這個字節的時候，就會觸發一個內部的計數器開始計數。當計數到188后，如果下一個字節又是0x47，說明傳輸流包屬于188個字節的包，那么計數器被清零；如果下一個字節又是0x47，說明傳輸流包屬于188個字節的包，那么計數器被清零，否則計數器清零并重新開始檢測邊界。

當檢測到邊界以后，RECEIVE模塊開始接收數據包。計數器會從零開始計數，在接收數據的過程中使能wrreq輸出有效信號,同時把數據輸出到下一級。當計數到188時，表示一個數據包接收完成。當一個包的數據接收完之后，計數器清零，并置ts188，保持高電平一個時鐘周期。下一個周期檢測數據是否為0x47，如果是，說明是下一個數據包的邊界；差模電感器否則，說明出現了錯誤，并重新回到上一段所說的檢測數據包邊界的狀態。

此共模電感外，PLD模塊內會有一個專用計數器記錄空包數，當接收到數據包后，會首先檢測此數據包是否為空包，如果是空包，PLD模塊會把這個空包刪除，并在計數器中加1。如果接收的不是空包，就會把計數器的值加到這個數據包的私有字段中，并緩存到FIFO。然后計數器自動清零。電感式傳感器這樣處理數據包的目的是為了減少網絡傳輸?shù)臄?shù)據流量，從而可以傳輸更多的傳輸流數據。把計數器的值加入私有字段是為了在計算機接收到數據后，可以把原來的空包恢復出來，從而保證原傳輸流數據的完整性。

FIFO模塊

FIFO模塊的功能是從RECEIVE模塊接收數據，并緩存起來。當RECEIVE模塊接收完一個完整的傳輸流數據包之后，會發送ts188或ts204的中斷信號給DSP，DSP就會啟動EDMA功能從FIFO模塊接收數據。DSP與FIFO模塊采用異步連接的方式，具體的接收操作在DSP部一體成型電感器分說明中再加以描述。 大功率電感廠家 |大電流電感工廠
