隨著互聯網上的內容越來越豐富多彩，人們對傳輸帶寬的需求也逐漸增大，傳統Modem的56K帶寬日益顯得不堪重負。如何充分有效利用現有的電共模電感器話線資源來獲得足夠的帶寬呢？ ADSL(不對稱數字用戶環路)是一個很好的答案。ADSL技術利用電話線上高于話音頻帶的帶寬（4K～1.1MHz），采用離散多音頻調制技術來調制高速數字信號（傳統的Modem是用話音頻帶來調制數字信號）,下行速率可達8Mbit/s，上行可達1.5Mbit/s。隨著超大規模集成電路（VLSI）和數字信號處理（DSP）技術的不斷進步,DSL技術也不斷趨于成熟。ADSL完成A/D、D/A變換，采用FFT/IFFT作DMT和卷積編碼調制，既實現了高帶寬利用率，又保證了傳輸的低誤碼特性。我們所設計的ADSL網關采用Itex的Apollo 3 ADSL PCI解決方案作Internet的接入部分，另一側用以太網或無線局域網接多用戶，接口為RJ-45和無線訪問點（AP）天線，提供了靈活方便的組網方式，可以廣泛應用于家庭、小型辦公室的接入。在軟件上，我們采用根據硬件結構來定制Linux內核的方法，整合了必要的驅動模塊來作網關的操作系統，不僅完成對ADSL接入模塊、以太網模塊以及無線局域網（WLAN）無線接入點AP模塊的驅動，還提供DHCP共模電感器、SNMP以及IP防火墻等應用功能。
一、 硬件體系結構
1．AMD微控制器總體構架

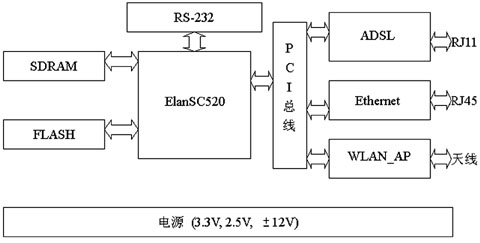

AMD公司推出的ElanSC520功能強大，適用于在嵌入式環境下用作協議處理器和網絡處理器，兼容PC/AT，支持32位PCI外部總線，而且其傳輸的低延遲和低價位使其獲得了廣泛的應用。ElanSC520集成了一個工業級的X86處理器，從而為與X86結構適配的軟件提供了良好的接口和易移植性，支持包括Linux和Windows在內的多種操作系統，內建的高速PCI總線接口符合PCI V2.2規范，可擴展1～5個PCI總線設備，通過其內部的PCI總線仲裁機制來決定與哪一個PCI設備進行相互通信。PCI總線的最高傳輸速率可達132MB/s。在ADSL網關設備的設計中，我們使用了三個PCI總線設備，這三個總線設備共享PCI總線與ElanSC520進行通信。ElanSC520微控制器還帶有高性能的SDRAM和ROM/FLASH接口，同時還有用于配置和調試的UART串行接口,可以接模擬終端。基于ATM的ADSL網關的硬件體系結構如圖1所示：
圖1：ADSL硬件體系結構
2. ADSL接入設備
ADSL接入端采用Itex的Apollo 3的PCI解決方案，其芯片組包括線路驅動、模擬前端和數字收發器，完成對電話線路上信號的發送和接收濾波、放大、A/D和D/A轉換、FFT/IFFT等數字信號處理，并通過PCI總線與ElanSC520進行通信。該組芯片將PCI到UTOPIA（標準信元接口）的轉換功能集成到DMT收發器和ATM的成幀器中，將線路接收器集成到模擬前端中。由于控制由主處理器完成，Apollo3不需要額外的存儲設備和控制器，使板上東莞電感器的控制需求減少到最小，從而大大降低了功耗。該芯片組符合以下協議標準：G.992.1(G.DMT), G.992.2(G.LITE), G.994(G.HS), T1.413 Issue 2(1998)
其結構如圖2所示：
圖2：ADSL線路接入端結構
信號由RJ－11電話線接口進來，收端通大電流電感過接收濾波器送到接收部分進行濾波、信號放大，經A/D變換，FFT解調，送往處理器進行處理；而在發端,由處理器出來的數字信號經過IFFT進行DMT調制，再經過線路驅動模塊，濾波后發送到電話線路上進行傳輸。
3.以太網接口
以太網采用的是Realtek 的RLT8029AS芯片，與NE2000兼容，符合標準的802.3CSMA/CD協議規范。其全雙工特性允許同時發送和接收，集成了曼徹斯特編解碼器，可以用于無盤工作站。
4.WLAN_AP接口
為了方便筆記本電腦共享電話線上網，我們在用戶端還提供了WLAN_AP接口，可以方便的進行無線局域網的組網，在這里我們使用了TI公司的PCI1410A橋芯片將PCI信號轉為PCMCIA信號，接無線網卡，將數據包封裝為符合IEEE802.11b協議的幀進行傳輸。
二、 軟件體系結構
由于Linux操作系統的穩定性、開放性以及可擴展性，使它在嵌入式系統中獲得較為廣泛的應用，然而由于Linux允許非搶先式操作,使其不可能成為完全的實時系統，最多只能算是在統計意義上的實時。在ADSL網關的設計中我們可以將實時的信號賦予很高的優先級，從而保證在整體上公平地進行進程調度。 大功率電感廠家 |大電流電感工廠
