1、引言

功率是表征微波信號特征的一項重要參數。近年來，隨著數字無線通信、雷達、廣播電視等通信技術的迅速發展，各種調制技術所采用微波信號的頻率范圍、功率電平、調制方式和信號頻譜各不相同，如何根據具體的應用，選擇不同的功率測量方案，從而實現功率的準確測量，是電子測試和無線應用科研人員必須面對功率電感器的一個問題。

　　本文在探討微波功率傳感技術的基礎上，重點討論了二極管功率檢波技術及其實現電路，并結合TD-SCDMA信號的功率測試需求，給出了較為典型的功率測量解決方案。

2、二極管功率傳感技術

射頻、微波和毫米波頻段功率測量常采用終端式測量方法[1,2]。終端式功率計主要包含功率探頭和功率計主機兩部分，功率探頭利用某種能量轉換裝置將微波功率最終轉換為可測的電信號，然后在功率計主機測量通道內，經過模擬信號調理、AD轉換電路，由CPU和DSP進行軟件補償、校準等一系列處理后，獲得精度可靠、一致性好的測量結果。

功率傳感技術是功率測試儀器的核心，目前已經由最初的熱敏電阻式過度到熱電偶式和二極管檢波式。下面分別逐一介紹。

2.1 熱敏電阻式和熱電偶式功率測量技術

熱敏電阻式功率探頭是利繞行電感器用溫度變化引起電阻阻值變化的原理工作的，這種溫度變化來源于微波信號在測熱電阻元件上耗散的能量。熱敏電阻功率計由于測量功率范圍小、測量速度低等原因，已經逐漸被二極管式和熱偶式功率計代替，但由于熱敏電阻功率探頭內熱敏電阻所吸收的射頻功率與熱敏電阻上的直流替代功率有相同的熱效應，可以認為是“閉環”的，穩定性很好，因此在功率溯源方面仍用于功率標準的傳遞。

　　熱電偶式功率探頭能夠吸收微波熱量并將其轉換成不同金屬結點上的溫差熱電勢，然后由后續電路處理并最終測得信號的功率值。由于熱電偶式功率探頭的熱電壓正比于冷熱點的溫差，而溫差又正比于輸入的微波功率，故熱電偶式功率計為真正有效值測量，也就是說輸出直流電壓與輸入射頻功率始終成正比，因此是真正的平均功率檢波器，能實現包括CW、脈沖調制、復雜數字調制和多音信號在內的多種調制信號平均功率的測量。但是，熱電偶式功率探頭的動態范圍只有50dB，最低只能測量-30dBm的功率電平，同時無法進行真正的峰值包絡功率的測量。目前已逐漸被高性能寬視頻帶寬二極管式功率測量儀器所取代。

2.2 二極管檢波式功率測量技術

長期以來，整流二極管在微波頻段一直用作檢波器進行微波信號的包絡檢波，進行相對功率的測量。隨著數字信號處理技術和微波半導體技術的發展，借助于功率線性校準、溫度補償、校準因子等數據修正和校準技術，使得利用二極管實現絕對功率的準確測量成為可能，可實現大動態范圍的CW平均功率、調制信號平均功率和寬帶峰值功率的測量。

數學上，檢波二極管服從于二極管方程

（1）儀器儀表學報

其中，i為二極管電流；Is為飽和電流，在給定溫度下為常數；V為跨在二極管上的凈電壓；α＝q/nkT， q為電子電荷，n是適應實驗數據的修正常數，k為玻爾茲曼常數，T為絕對溫度。從式（1）可以看出，正是該級數的二次及其它偶次項提供了整流作用。對于小信號的整流，只有二次項有意義，從而稱該二極管工作在平方律區域，即輸出電流或電壓正比于射頻輸入電壓的平方。當V高得使四次項不能忽略時，二極管的響應便不再處于平方律檢波區，而是按準平方律整流，稱之為過渡區，再往上就到了線性檢波區。

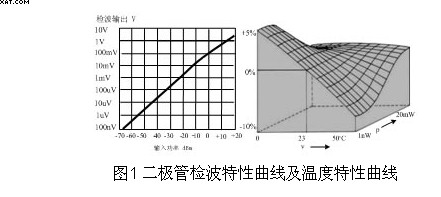

圖1為典型二極管檢波器的檢波特性曲線和溫度特性曲線，其平方律檢波功率電感區從噪聲電平開始（一般可從-70dBm開始）一直延伸到-20dBm左右這一區域，自-20dBm到0dBm為過渡區，0dBm以上為線功率電感器性區。對于普通檢波二極管來說，最大輸入功率一般不能超過+20dBm，否則可能燒毀二極管。由于二極管檢波特性隨溫度變化而改變，且二極管檢波的靈敏度和反射系數也與溫度關系密切，因此必須根據圖1所示的功率、溫度、誤差（即溫度補償系數）的三維曲面，對測量結果進行修正。

圖1 二極管檢波特性曲線及溫度特性曲線 大功率電感廠家 |大電流電感工廠
