摘 要：本文介紹了基于一體成型電感TOP249Y的250W開關電源，結合PI公司的PI Expert 7．0軟件設計出了該單片開關電源的關鍵元件變壓器，并對插件電感該電源進行了分析和相關測試。
關鍵詞：單片開關電源；集成開關控制器；單端反激式；高頻變壓器

0 引言
開關電源具有效率高、重量輕、體積小，穩壓范圍寬等突出優點，從20世紀中期問世以來，發展極其迅猛，在計算機、通信、航天、辦公和家用電感生產廠家電器等方面得到了廣泛的應用，大有取代線性穩壓電源之勢。提高電路的集成化是開關電源的追求之一，對中小功率開關電源來說是實現單片集成化。開關集成穩壓器是指將控制電路、功率開關管和保護電路等集成在一個芯片內，而由開關集成穩壓器構成的開關電源就稱之為單片開關電源。美國PI公司的單片開關電源系列是其顯著的代表。

l 用TOPswitch—GX設計的250W開關電源

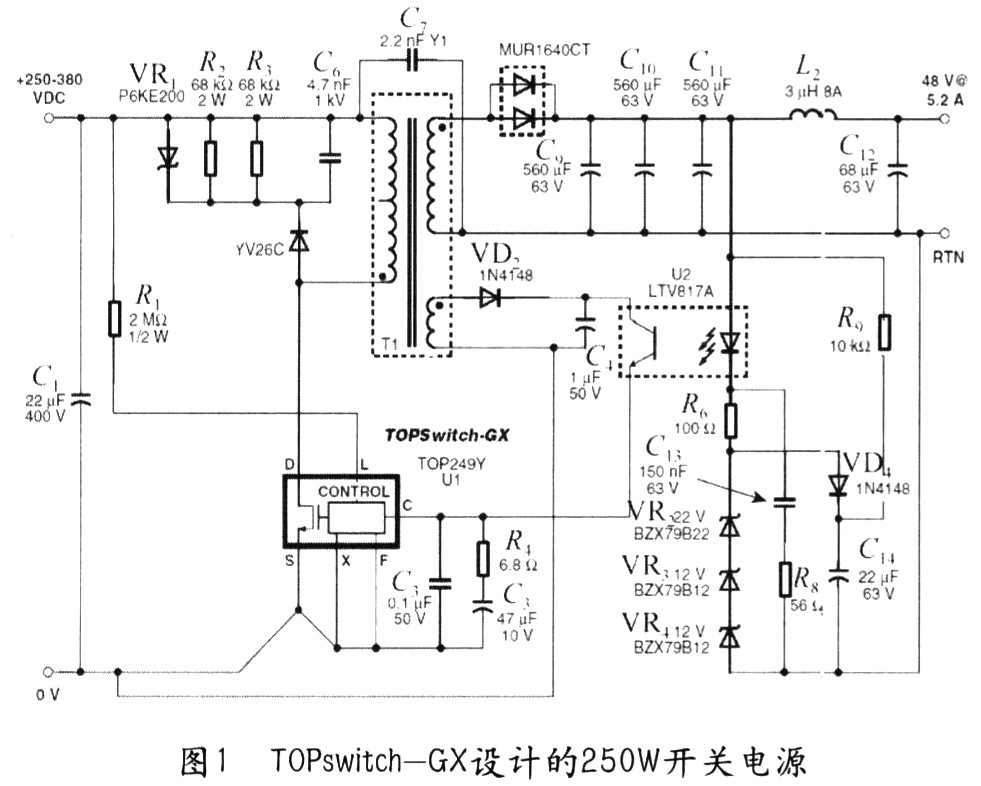

TOPSwitch—GX設計的250W開關電源電路如圖1所示。直流電壓經變壓器的原邊加到TOPSwitch—GX的漏極D；頻率選擇端F和極限電流設定端X與源極S相連，則該兩端的功能都沒用，即不從外部設定極限電流，內部自動設定自保護電流ILIMIT，開關工作頻率為132K；控制極和光耦LTV817相薄膜片式電感器連，接受反饋信號以實現對內部集成的高壓功率MOS管占空比的控制；線路檢測端L通過一2MΩ的電阻和直流高壓輸入的正端相連以實現過壓、欠壓線電壓前饋的線電壓檢測。整個電路為單端反激式，TOPSwitch—GX為開關集成穩壓器，反饋電路主要有光耦LTV817和與之串連的三個穩壓二極管構成。電容C1為高頻濾波電容；瞬態電壓抑制器P6KE200和超快恢復二極管BYV26C構成鉗位電路，并在其中串入RC吸收電路(由R2，R3和C6組成)，這樣除了可以吸收部分漏感中的能量以外，還可將電壓鉗位在200V，可使開關電源在啟動或過載的情況下TOPSwitch—GX內部集成MOS管的漏極電壓不超差模電感過700V；光耦LTV817和穩壓二極管(VR2～VR4)構成反饋電路，R6是光耦中LED的限流電阻，它還決定控制環路的增益，輸出電壓變化時則流過光耦中LED的電流相應變化，從而光送到芯片控制極C的電流也相應變化，芯片內部據此產么的PWM信號占空比發生變化最終使輸出電壓穩定；高頻變壓器T1的副邊輸出經過MURl640CT整流和C9，C10和C11濾波，再經過磁珠L1和C12濾掉開關噪聲后，得到輸出電壓；VD4和C14構成軟啟動電路。

2 高頻變壓器設計

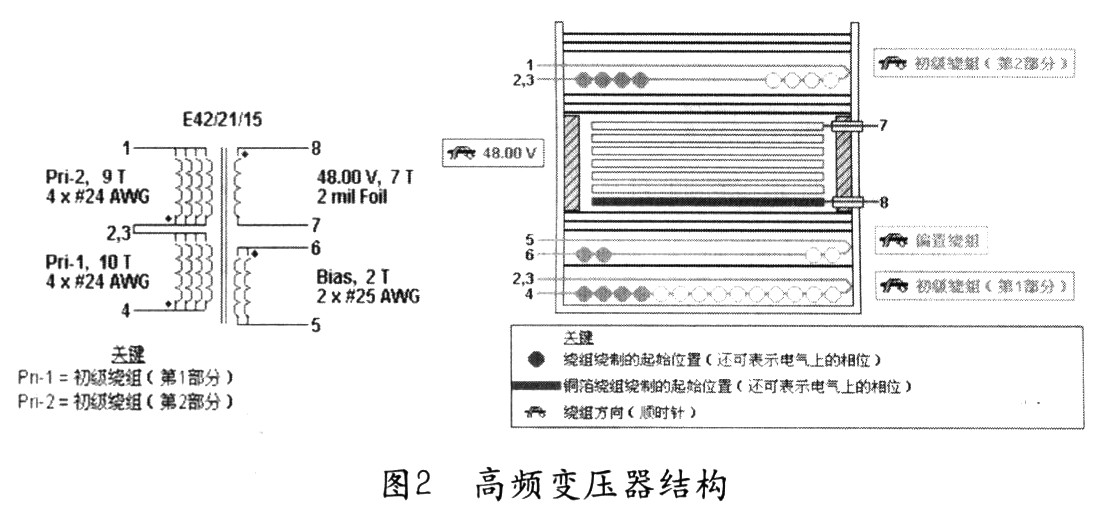

對于PI公司的單片開關電源來說，高頻變壓器采用PI公司相關的開關電源計算機輔助設計軟件來設計。本方案采用的是PI Expert 7．0專家系統。圖2是用該軟件設計的變壓器的結構。

3 測試結果
該電源輸出功率為250W，效率至少為85％，負載調整率為±5％，紋波電壓峰一峰值小于100mV，空載功耗不大于1．4W。

本方案選用TOP249Y設計，輸出功率250W時工作于其上限功率，故要保持良好的散熱條件(芯片溫度要保持在110℃以下)，也可用TOP250Y替換該元件。

4 結束語
單片開關電源具有單片集成化、最簡外圍電路、最佳性能指標、能以無工頻變壓器電器實現完全隔離等顯著優點，是我們設計290W以下開關電源的理想選擇。
