很多年來，發光二極管(LED)廣泛的應電感生產用于狀態大電流電感顯示與點陣顯示板。現在，不僅可以選擇近期剛剛研發出來的藍光和白光產品(普遍用于便攜設備)，而且也能在已有的綠光、紅光和黃光產品中選擇。例如，白光LED被認為是彩色顯示器的理想背光源。但是，必須注意這些新型LED產品的固有特性，需要為其設計適當?shù)墓╇婋娫础１疚拿枋隽诵隆⑴f類型LED的特性，以及對驅動電源的性能要求。
標準紅光、綠光和黃光LED
使LED工作的最簡單的方式是，用一個電壓源通過串接一個電阻與LED相連。只要工作電壓(VB)保持恒定，LED就可以發出恒定強度的光(盡管隨著環境溫度的升高光強會減小)。通過改變串聯電三相電感器阻的阻值能夠?qū)⒐鈴?qiáng)調節至所需要的強度。
對于5mm直徑的標準LED，圖1給出了其正向?qū)妷?VF)與正向電流(IF)的函數曲線。[1]注意LED的正向壓降隨著正向電流的增大而增加。假定工作于10mA正向電流的綠光LED應該有5V的恒定工作電壓，那么串接電阻RV等于(5V-VF，10mA)/10mA=300。如數據表中所給出的典型工作條件下的曲線圖(圖2)所示，其正向?qū)妷簽?V。

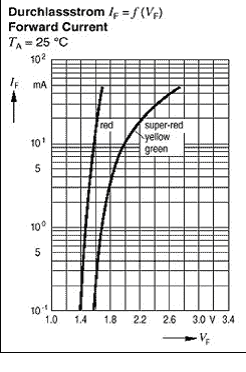

圖1。標準紅光、綠光和黃光LED具有1。4V至2。6V的正向?qū)妷悍秶．?dāng)正向電流低于10mA時，正向?qū)妷簝H僅改變幾百毫伏。
圖2。串聯電阻和穩壓源提供了簡單的LED驅動方式。
這類商用二極管采用GaAsP(磷砷化鎵)制成。易于控制，并且被絕大多數工程師所熟知，它們具有如下優點：？所產生的色彩(發射波長)在正向電流、工作電壓以及環境溫度變化時保持相當?shù)姆€(wěn)定性。標準綠光LED發射大約565nm的波長，容差僅有25nm。由于色彩差異非常小，在同時并聯驅動幾個這樣的LED時不會出現問題(如圖3所示)。正向?qū)妷旱恼Ｗ兓瘯构鈴?qiáng)產生微弱的差異，但這是次要的。通常可以忽略同一廠商、同一批次的LED之間的差異。？正向電流高至大約10mA時，正向電壓變化很小。紅光LED的變化量大約為200mV，其它色彩大約為400mV(如圖1所示)。？相比之下，對于低于10mA的正向電流，藍光和白光LED的正向電壓變化更小。可以直接使用便宜的鋰電池或三節NiMH電池驅動。
圖3。該圖給出了同時并聯驅動幾個紅光、黃光或者綠光LED的結構，具有很小的色彩差異或亮度差異。
因此，驅動標準LED的電流消耗非常低。如果LED的驅動電壓高于其最大的正向電壓，則并不需要升壓轉換器或者復雜昂貴的電流源。
LED甚至可以直接由鋰電池或者3節NiMH電池來驅動，只要因電池放電而導致的亮度減弱可以滿足該應用的要求即可。
藍光LED
在很長的一段時間內都無法提供發射藍光的LED。設計工程師僅能采用已有的色彩：紅色、綠色和黃色。早期的“藍光”器件并不是真正的藍光LED，而是包圍有藍色散射材料的白熾燈。
幾年前，使用純凈的碳化硅(SiC)材料研制出了第一個“真正的藍光”LED，但是它們的發光效率非常低。下一代器件使用了氮化鎵基料，其發光效率可以達到最初產品的數倍。當前制造藍光LED的晶體外延材料是氮化銦鎵(InGaN)。發射波長的范圍為450nm至470nm，氮化銦鎵LED可以產生五倍于氮化鎵LED的光強。
白光LED
真正發射白光的LED是不存在的。這樣的器件非常難以制造，因?yàn)長ED的特點是只發射一個波長。白色并不出現在色彩的光譜上；一種替代的方法是，利用不同波長合成白色光。
白光LED設計中采用了一個小竅門。在發射藍光的InGaN基料上覆蓋轉換材料，這種材料在受到藍光激勵時會發出黃光。于是得到了藍光和黃光的混合物，在肉眼看來就是白色的(如圖4所示)。

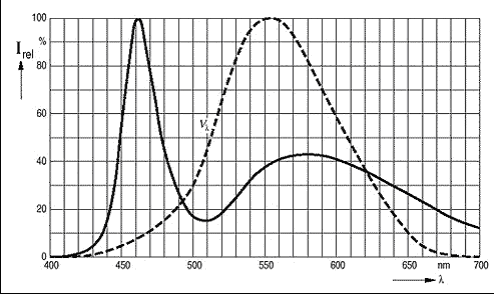

圖4。白光LED的發射波長(實線)包括藍光和黃光區域的峰值，但是在肉眼看來就是白色。肉眼的相對光敏貼片電感感性(虛線)如圖所示。
白光LED的色彩由色彩坐標定義。X和Y坐標的數值根據國際照明委員會(C扁平型電感IE)的15。2規范的要求計算得到。白光LED的數據資料通常會詳細說明隨著正向電流增加而引起的色彩坐標的變化(如圖5所示)。 大功率電感廠家 |大電流電感工廠
