電容式觸摸感應開關，不像裸露在外的按鈕和開關那工字電感器樣容易受到環境磨損的影響，也不需要像機械那樣需要預留機械部件運動的空間，因此它不僅在外觀上使得產品更漂亮，而且增強了用戶體驗，同時也延長了設備的使用壽命。由于在很多方面的優勢，目前電容式觸摸正在迅速的在MP3,MP4，移動電話，汽車面板，白色家電，工業儀表等場合得到充分的應用。Cypress新推出的支持雙通道電容感應的CY8C22x45系列芯片內部有專用的雙通道電容感應模塊，不需要占用額外的模擬模塊和數字模塊，而且還支持靈活多樣的配置模式。因此在實現電容感應之外，還具有額外的模式和數字資源去實現模擬數字轉換，LED驅動，馬達控制，電源管理等功能。因此，通過CY8C22x45的單芯片能夠靈活實現支持觸摸感應的系統，能夠極大的提高系統的集成度和性價比。
一、 Cypress 觸摸感應芯片
在電容觸摸感應領域，Cypress提供了多種解決方案，其中包括了觸摸感應以及電容式觸摸屏。廣泛應用的觸摸感應芯片CY8C21xxx,CY8C20xxx系列芯片，電容式觸摸屏感應芯片為CY8CTMGxxx,CY8CTMAxxx。觸摸感應能夠?qū)崿F(xiàn)對觸摸的檢測，這些觸摸的感應芯片所采用的技術有CSA(Capsense Successive Approximation), CSD(CapSense Sigma Delta),CSDADC(CapSense Sigma-Delta Plus ADC)等。基于這些技術可以實現觸摸以及觸摸的滑動條。而CY8CTMGxxx則是基于電感器生產廠家Cypress TrueTouch技術，在實現電容觸摸感應的的基礎上能支持多點觸摸以及手勢操作。CY8CTMAxxx則基于最新的電容檢測技術，采用Tx-Rx的原理，能夠支持全指觸摸感應以及多種手勢操作。
二、 雙通道電容感應芯片CY8C22x45
目前廣泛應用的觸摸感應芯片(CY8C21xxx,CY8C20xxx)的典型應用框圖如圖1。

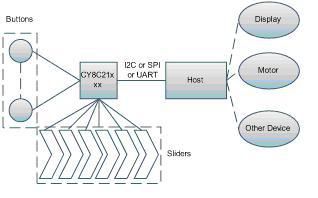

圖 1 觸摸感應芯片典型應用框圖
觸摸感應芯片通過不停的掃描感應按鈕或者是滑條的輸入，然后運行上層算法來檢測的狀態或者滑條上的坐標位置，并通過I2C或者其他的通信接口把當前的信息發送到主機端，主機根據當前的輸入信息控制顯示或者作出其他的相應。
塑封電感CY8C22545的芯片是對CY8C21xxx以及電感器原理圖CY8C20xxx芯片的增強，它的設計目標是把觸摸感應以及系統控制都集中在同一個芯片內完成。該芯片與以往的PSoC兼容，片上具有混合信號陣列以及專用的中央處理器。它的結構框圖如圖2。

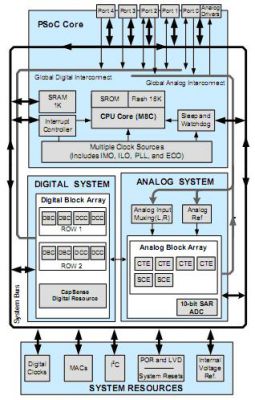

圖 2 CY8C22x45芯片框圖
CY8C22x45最大支持38個GPIO,16K的flash以及1K的SRAM，同時與其他的PSoC設備一樣，片上還集成了I2C,MAC等系統資源。除此之外，CY8C22545還提供了經過優化的專用10位SAR的ADC以及專用的雙通道CSD模塊和RTC。它與CY8C21x34的資源對比如下表1。
表 1 CY8C22x45與CY8C21x34資源對比
數字模塊除了在數量上增加之外，CY8C22x45還在數字模塊中增加了專用的通路支持同步觸發以及PWM的Kill等功能。在模擬系統中，CY8C22x45還提供了2條模擬總線以配合雙通道的觸摸感應掃描。
CY8C22x45所專有的雙通道CSD模塊使得在構建觸控掃描的過程中，不在像傳統的CY8C21xxx等芯片需要占用VC1/VC2/VC3時鐘資源以及額外電感廠家的數字模塊。利用雙通道的專用CSD模塊以及2條模擬總線，CY8C22x45可以同時的掃描2個，從而能夠極大的降低整體的掃描時間。
三、 雙通道電容感應用戶模塊CSD2X
CY8C22x45的用戶模塊CSD2X對應于其專用的雙通道CSD硬件模塊。該用戶模塊支持多樣性的配置。對于掃描的充電可以通過外部電阻Rb來實現也可以通過內部的IDAC來實現。同時對于應用比較少的場合，還可以選擇單通道以節省資源。根據通道數以及所采用的充電方式的不同，雙通道CSD2X用戶模塊支持的配置方式以及所需要的資源見下表2。
表 2 CSD2X用戶模塊支持的配置方式以及所需要的資源表 大功率電感廠家 |大電流電感工廠
