摘要：單片開關電源是國際上90年代才開始流行的新型開貼片電感關電源芯片。本文闡述其快速設計方法。
在設計開關電源時，首先面臨的問題是如何選擇合適的單片開關電源芯片，既能滿足要求，又不因選型不當而造成資源的浪費。然而，這并非易事。原因之一是單片開關電源現已形成四大系列、近70種型號，即使采用同一種封裝的不同型號，其輸出功率也各不相同；原因之二是選擇芯片時，不僅要知道設計的輸出功率PO，還必須預先確定開關電源的效率η和芯片的功率損耗PD，而后兩個特征參數只有在設計安裝好開關電源時才能測出來，在設計之前它們是未知的。
下面重點介紹利用TOPSwitch－II系列單片開關電源的功率損耗（PD）與電源效率（η）、輸出功率（PO）關系曲線，快速選擇芯片的方法，可圓滿解決上述難題。在設計前，只要根據預期的輸出功率和電源效率值，即可從曲線上查出最合適的單片開關電源型號及功率損耗值，這不僅簡化了設計，還為選擇散熱器提
η/％(Uimin=85V)
中圖法分類號：TN86文獻標識碼：A文章編碼：0219?2713(2000)09?488?05
PO/W

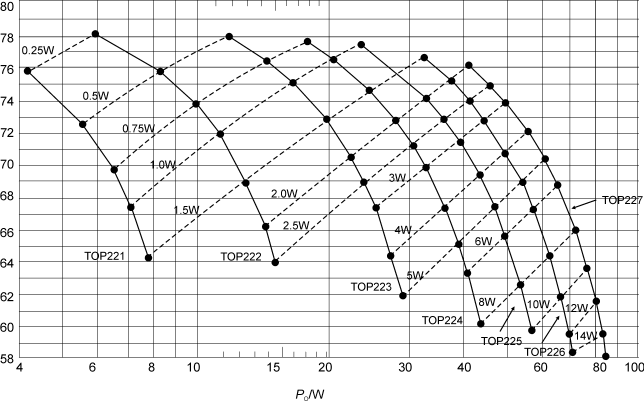

圖1寬范圍輸入且輸出為5V時PD與η，PO的關系曲線

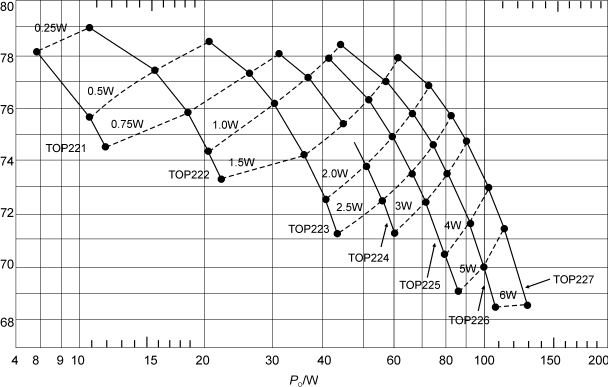

圖2寬范圍輸入且輸出為12V時PD與η，PO的關系曲線

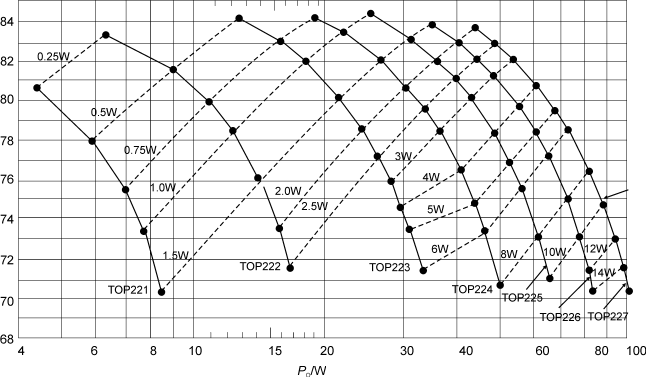

圖3固定輸入且輸出為5V時PD與η，PO的關系曲線
供了依據。
1TOPSwitch－II的PD與η、PO關系曲線
TOPSwitch－II系列的交流輸入電壓分寬范圍輸入（亦稱通用輸入），固定輸入（也叫單一電壓輸入）兩種情況。二者的交流輸入電壓分別為Ui=85V～265V，230V±15％。
1．1寬范圍輸入時PD與η，PO的關系曲線
TOP221～TOP227系列單片開關電源在寬范圍輸入（85V～265V）的條件下，當UO=＋5V或者＋12V時，PD與η、PO的關系曲線分別如圖1、圖2所示。這里假定交流輸入電壓最小值Uimin=85V，最高
η/％(Uimin=85V)
η/％(Uimin=195V)
交流輸入電壓Uimax=265V。圖中的橫坐標代表輸出功率PO，縱坐標表示電源效率η。所畫出的7條實線分別對應于TOP221～TOP227的電源效率，而15條虛線均為芯片功耗的等值線（下同）。
1．2固定輸入時PD與η、PO的關系曲線
TOP221～TOP227系列在固定交流輸入（230V±15％）條件下，當UO=＋5V或＋12V時，PD與η、PO的關系曲線分別如圖3、繞行電感器圖4所示。這兩個曲線族對于208V、220V、240V也同樣適用。現假定Uimin=195V,Uimax=265V。
2正確選擇TOPSwitch－II芯片的方法
利用上述關系曲線迅速確定TOP一體成型電感器Switch－II芯片型號的插件電感設計程序如下：
?。?）首先確定哪一幅曲線圖適用。例如，當Ui=85V～265V，UO=＋5V時，應選擇圖1。而當Ui=220V(即230V－230V×4.3％)，UO=＋12V時，就只能選圖4；
?。?）然后在橫坐標上找出欲設計的輸出功率點位置（PO）；
?。?）從輸出功率點垂直向上移動，直到選中合適芯片所指的那條實曲線。如不適用，可繼續向上查找另一條實線；
?。?）再從等值線（虛線）上讀出芯片的功耗PD。進而還可求出芯片的結溫（Tj）以確定散熱片的大??；
?。?）最后轉入電路設計階段，包括高頻變壓器設計，外圍元器件參數的選擇等。
下面將通過3個典型設計實例加以說明。
例1：設計輸出為5V、300W的通用開關電源
通用開關電源就意味著交流輸入電壓范圍是85V～265電容電感器V。又因UO=＋5V，故必須查圖1所示的曲線。首先從橫坐標上找到PO=30W的輸出功率點，然后垂直上移與TOP224的實線相交于一點，由縱坐標上查出該點的η=71.2％，最后從經過這點的那條等值線上查得PD=2.5W。這表明，選擇TOP224就能輸出30W功率，并且預期的電源效率為71.2％,芯片功耗為2.5W。 大功率電感廠家 |大電流電感工廠
