0 引言
在現代大多控制系統中，通常使用發差模電感器光二極管LED、數碼管、液晶顯示器、蜂鳴器等進行狀態/結果顯示和故障報警，如果在顯示報警儀表上采用數字語言技術，使適合用聽覺傳送的信息用語言傳送，就可以發揮聽覺的優勢，彌補完全用視覺信號傳遞信息的不足。近年來隨著語音電路的迅速發展，語音芯片已經以其直觀、生動、與單片機接口方便等優勢，越來越廣泛的應用于單片機控制系統中了，成為現代控制系統中人機聯系的一個友好界面。
1 語音電路分析
語言處理合成芯片很多，大多采用：語言信號-駐極話筒-電壓-濾波放大-AD轉換數字信號存儲。放音時采用：數字信號-DA轉換、輸出，這在實際使用時存在著以下不足：
(1)要使語音不失真地被采樣，要求采樣頻率fs≥8 000 Hz。在小系統中，以這樣的速度采樣語電感規格音只能是很短的時間，若要稍長一段時間，勢必占用很大的存貯空間。
(2)系統構成成本高，由于需要ADC，DAC，專用語音芯片及相關電路。
(3)存在不同程度的失真(信號采樣和恢復)。
(4)使用不靈活，只能錄什么，放什么，難以實現字、詞、句的組合。
ISD1420語音芯片是美國ISD公司出共模電感品的新型優質單片錄放音電路，采用了直接模擬量存儲技術DAST。主要由振蕩器、語音存儲單元、前置放大器、自動增益控制電路、抗干擾濾波器、輸出放大器組成。一個最小的錄放系統僅由一個麥克風、一個喇叭、兩個按鈕、一個電源、少數電阻電容組成。錄音內容存人永久存儲單元，提供零功率信息存儲，這個獨一無二的方法是借助于美國ISD公司的專利——多電平直接模擬存儲技術(DAS模壓電感T TM)實現的。利用它，語音和音頻信號被直接存儲，以其原本的模擬形式進入EEPROM存儲器及分段輸出，因而失真小，能夠非常真實、自然地再現語音效果，避免了一般固體錄音電路因量化和壓縮造成的量化噪聲和“金屬聲”。使用方便，不需專用語音開發工具，成本低廉。直接模擬存儲允許使用一種單片固體電路方法完成其原本語音的再現。不僅語音質量優勝，而且斷電語音保護。因而在現代技術上得到廣泛使用。主要特點如下：
(1)使用方便的單片錄放系統，外部元件最少
(2)重現優質原聲，沒有常見的背景噪音
(3)信息可保存100年，可反復錄放10萬次
(4)較強的分段選址能力可處理多達160段信息
(5)邊沿/電平觸發放音
(6)無耗電信息存儲，省掉備用電池
(7)具有自動節電模式
(8)錄或放后立即進入維持狀態，僅需0.5μA電流
(9)工作電壓：5 V
(10)工作電流：典型值15 mA，最大值30 mA(16歐姆)
2 系統構成

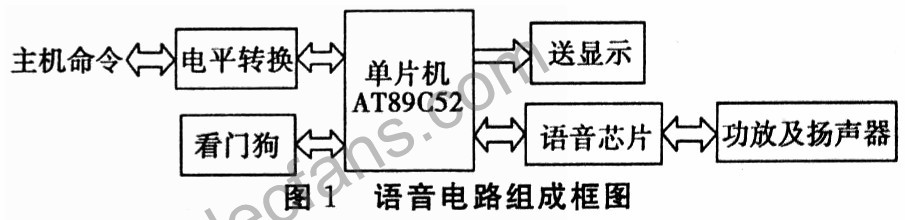

本語音電路作為火控計算機的一部分，主要是對目標距離進行實時報讀，供指揮人員提供觀察和決策，以選擇最佳時機發出擊發命令。語音電路組成框圖如圖1所示。由火控計算機主機發出RS232電平信號，經電平轉換后，為單片機AT89C52所接收。單片機AT89C52一方面控制高亮度數碼管顯示狀態信息，同時控制語音芯片ISD1420實時報讀目標距離。為指揮人員提供提示。
3 語音信號控制
3.1 語音電路特性
選用語音存儲/再生芯片ISD1420。該電路采用EEP-ROM存儲方法將模擬語音數據直接寫入半導體存儲單元中，具有音質自然、可反復錄放、抗干擾、低功耗等許多優點。ISD1420放音時間為20秒;最多可分為160段，每段段長最少125 ms;輸入采樣6.4 kHz;100 00差模電感0次錄音周期;5 V單電源供電，放音電流15 mA，維持電流0.5μA。完全滿足設計需要。
ISD1420芯片地址引腳(A0～A7)輸入有雙重功能，根據地址中的A6，A7的電平狀態決定A0～A7的功能。如果A6，A7有一個是低電平，A0～A7輸入全解釋為地址位，作為起始地址用。地址位僅作為輸入端，在操作過程中不能輸出內部地址信息。根據PLAYL、PLAYE或REC的下降沿信號，地址輸入被鎖定。如果A6，A7同為高電平時，它們即為模式位(見表1)。
