在TIpowersuit里面有一套逆變器套件SinglePhaseInverter:VoltageSource，里面關于電流環的設計如圖1所示：

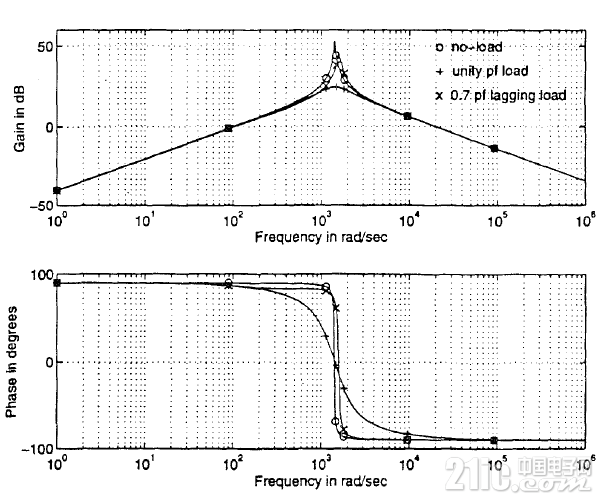

圖1

用了函數SFRA_F_COLLECT(&cntl3p3z_InvI_vars.Out,&invIiInst)來求解電流環開環頻響特性得出如圖2所示：

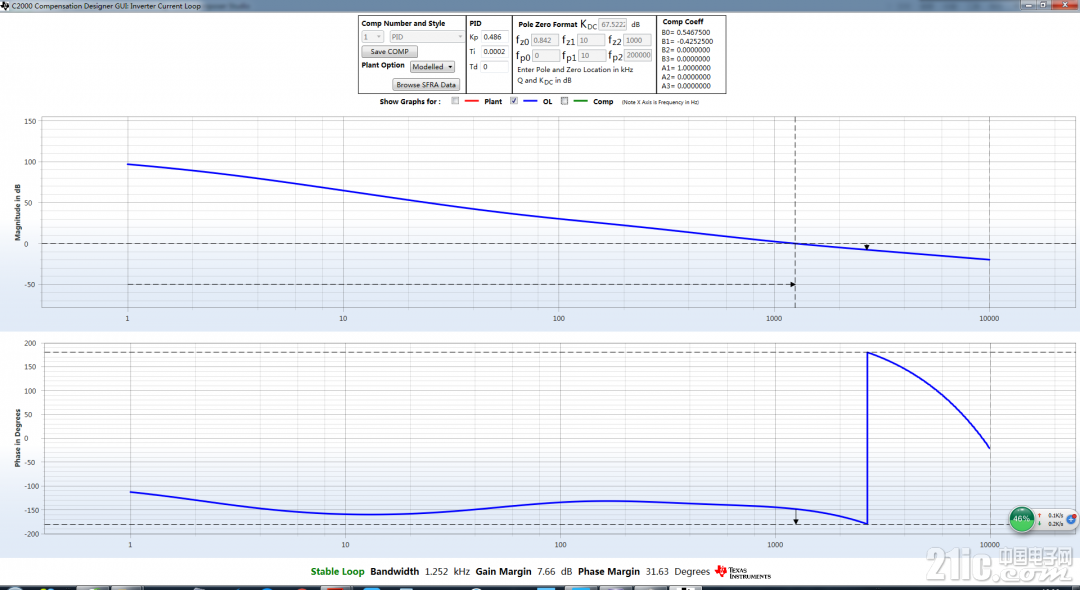

圖2

電流環開環頻率響應不應該是電流補償器Gi的輸入到采樣的響應嗎，為什么程序里用了Gi的輸出到采樣的響應呢？

我的交流電壓源電路如圖3，包含了電壓外環和電流內環，測得Gi的輸入基準信號invlcReflnst到反饋invlclnst的電流環開環響應如圖4所示，為什么跟TI的電流環開環不一樣呢。

。

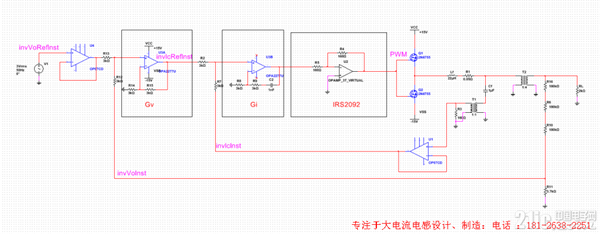

圖3

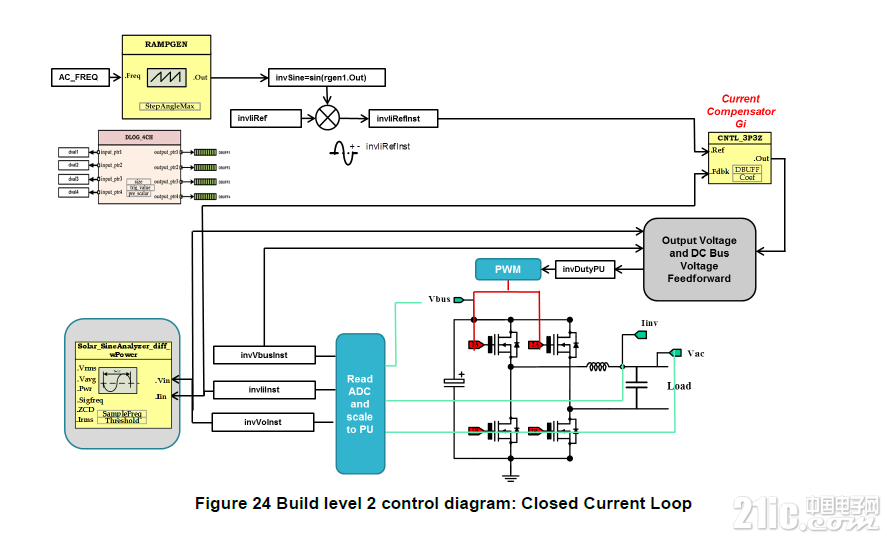

圖4

我的雙環接法應該沒有錯吧，電流環的穩定怎么那么難調，是我理解有誤么，有做過這方面的朋友解釋一下么，謝謝
