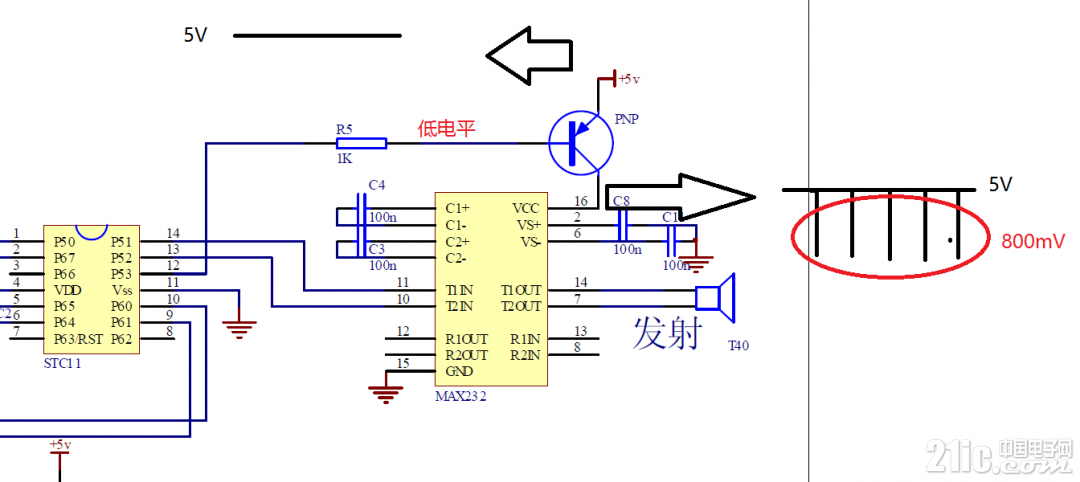

上圖為一個SS8550的PNP管開關電路，5V的供電電壓紋波在沒經過PNP管之前波形是50mV左右，在經過三極管后產生800mV的毛刺，請問這個是怎么來的？

有沒有人告訴我，小弟不大懂！萬分感謝

求解求解

負載是喇叭？

戈衛東發表于2017-2-920:58

負載是喇叭？

負載是超聲波探頭的發射端

本帖最后由oayzw于2017-2-1011:20編輯

用邏輯分析儀或示波器看看R5的左端

另外R5的阻值1K可能小了

MAX232的VCC應該接個電容吧

毛刺是由于，三極管關斷開啟的延遲，以及線路上的干擾造成，改換成低壓MOS效果會好或者增加反饋

5V電源內阻大！…

后面我找到問題點了，是因為P53輸出的是一個正玄波，導致會出現這個問題，這樣子就變成反向電路了

三極管集電極加個退耦電容就沒有了

電源要接濾波電容
