開篇這是之前做的一個課件，所有圖都是用SCH畫的，如果畫得不好請見諒，能看懂意思就行。

可能一些網友會覺得，怎么來來回回總在講伏秒平衡？因為它重要，而且它可以驗證很多磁性元件的錯誤用法。

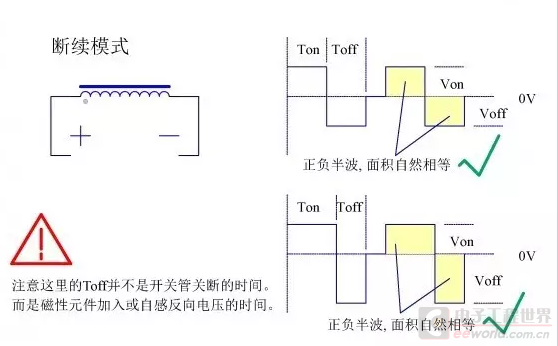

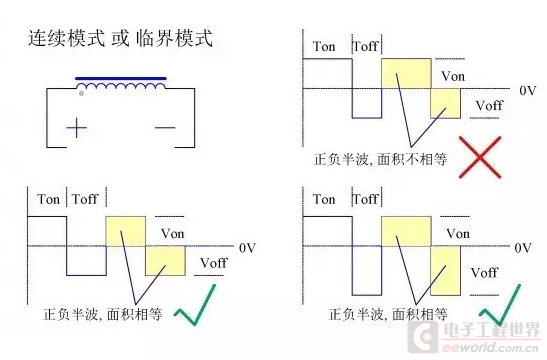

基本法則

此帖出自電源技術論壇

電源,平衡

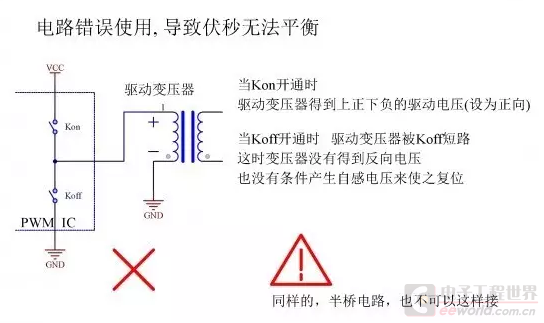

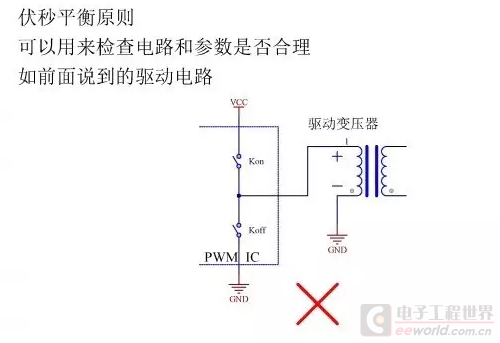

驅動變壓器

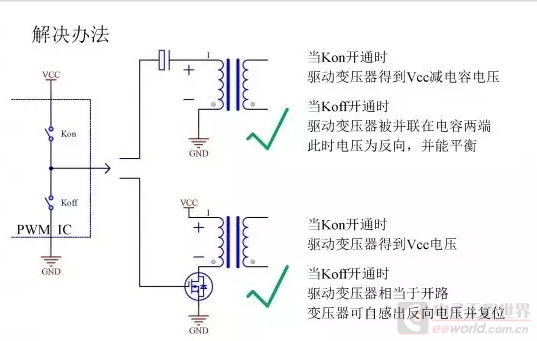

下邊這個圖，要注意。

為了不讓MOS管過壓，應該適當加鉗位電路。

注意，是鉗位電路，保護MOS管不過壓用的，而不是常被說成的復位電路。

之所以圖上沒畫出來，就是想說：沒有那些RCD之類的電路，變壓器照樣可以自感出個電壓使自己復位。

當然，這里又要注意，自己復位，是只能回到剩磁點的。

也就是，H回到0，但B不回到0。

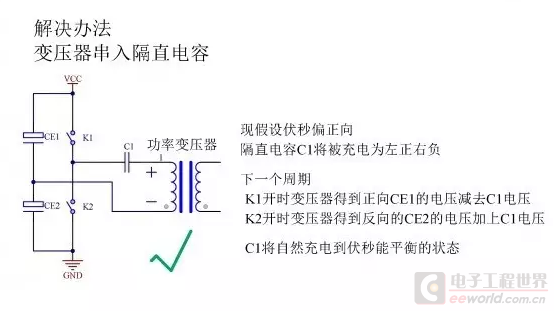

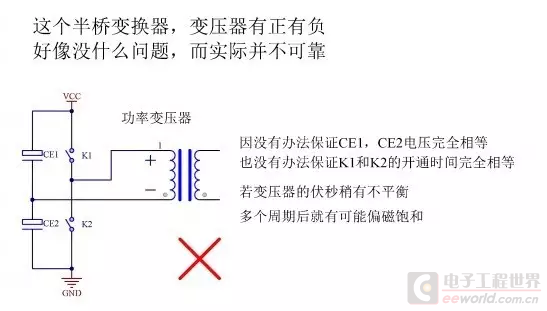

半橋下邊這個圖，估計有人中過招

這樣的用法，應該就是很常見了。

UC384X之類，做雙管正激，就用得比較多。

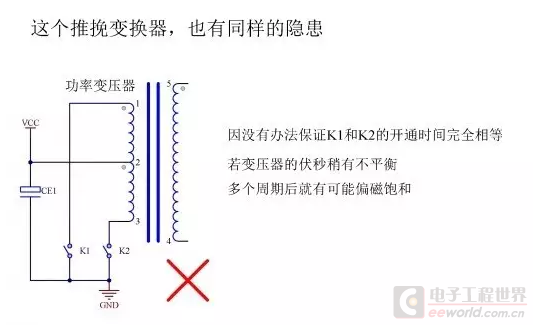

推挽推挽，沒法串入隔直電容，天生的容易偏磁。

利用伏秒平衡法則可用來檢查電路和參數是不是合理

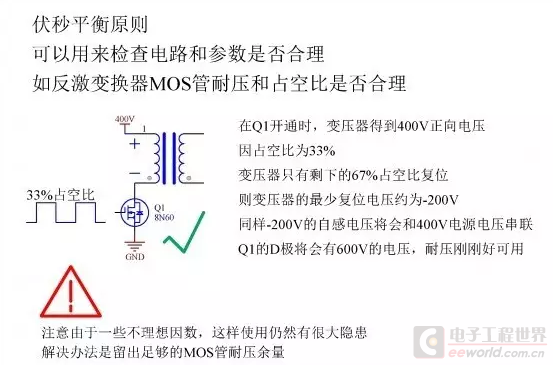

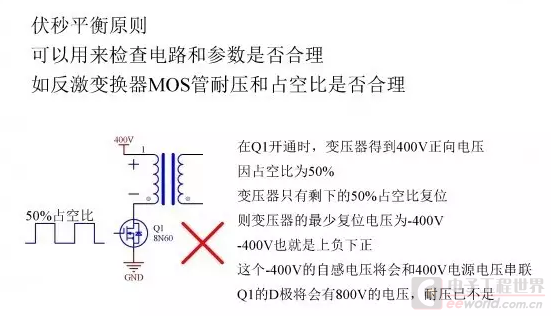

反激反激，多是喜歡用600V的管子，那就要注意在設計變壓器時的電壓和占空比的選取。

從伏秒平衡法則，就可以知道管子耐壓理論上夠不夠。

當然，理論上夠，實際上還是要加余量，及加RCD鉗位電路。

這里再次強調，這是鉗位電路保護管子用的，不要叫復位電路。

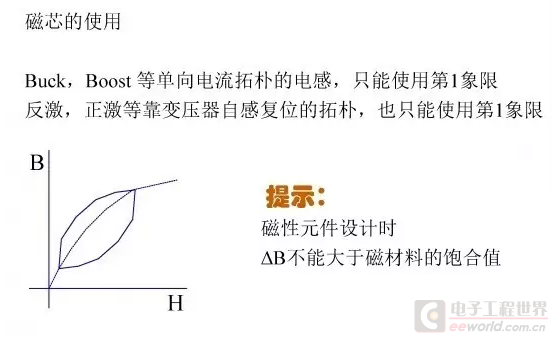

磁滯回線這里簡單講的說，就是只能用第一象限的，假設PC40的磁芯飽合B是0.39。

設計時，不管是電感或是變壓器，ΔB都只能在0~0.39之間。

并且還要注意磁芯的剩磁（H回到0時，剩余的B）的問題。

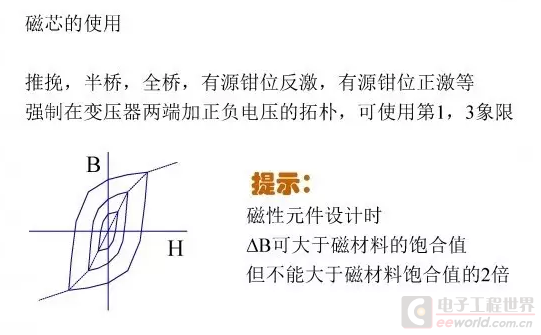

這里補充一下，一些特殊的拓樸，雖然可以跑1~3象限，但跑和時候正和負不一定是對稱的。

這樣的拓樸，計算時選取的ΔB就不能達到0.8（正負0.4）。

補充就是一些特殊場合應用的磁性元件。

因為用了特殊的磁性材料，可能就要加復位電路了。

比如：做磁放大用的磁性材料，因為它的特點是剩磁比較大，也就是所謂的矩形比高。

這樣的磁性材料，如果不加復位電路，就算將它“開路”，它也還是會處在將近飽和的狀態。

“當然，這里又要注意，自己復位，是只能回到剩磁點的”不過加氣息的話，可以使剩磁更少，加了氣磁，磁滯回線變“扁”了，剩磁就小很多了。

估計，這也是很多人說“正激加點氣隙可以防飽和”的原因所在。

而實際上，設計時如果考慮了剩磁的話，不加氣隙也是沒有問題的。

木犯001號發表于2016-12-1816:17推挽推挽，沒法串入隔直電容，天生的容易偏磁。

利用伏秒平衡法則可用來檢查電路和參數是不是合理

通常都認為,只要沒有隔直措施或峰值電流檢測,推挽就容易飽和,實際推挽的產品有很多,比如說DC-DC-AC方式的逆變器,而且相當多的全橋也是沒有隔直電容的,為何沒有發生磁飽和呢?實際上,任何一個變壓器都在一定程度上杠一點直流偏移的,高頻變壓器在萬分之幾到千分之幾,工頻的在千分之幾到百分之幾,比如說幾W的工頻變壓器,你在初級串兩節3V的干電池,變壓器不會有任何影響,這是電阻在起作用.對于高頻變壓器,回路中的一切感性因素(包括退耗電容的ESL,變壓器的漏感和一切布線電感),它們對正負半周是一視同仁的,起到扼流圈的作用:某個半周的電流大了端電壓會有所下降,電流被受到抑制,另半周的電流小了端電壓有所升高,電流會得到提升.雖然能量不是很大,但貢獻卻巨大.除此之外,沒法解釋為什么許多落后PWM驅動的推挽和全橋會平平安安地工作

3W的工頻變壓器,初級施加20V的直流電壓,才可能使磁密才達到1.7T,正常設計時一般取1.4T,故額定電壓下加3V偏壓不會超限運行(不過勵磁電流應該已經有尖峰了);同樣的,12V的EI40的推挽高頻變壓器,大約施加15mV的直流電壓即可飽和,高頻變壓器的磁密降額比較大,此EI40降了一半,因此最多可承受7.5mV的直流分量.

幫老婆炒了份蒜香回鍋肉片,繼續...實際上,那怕是大型的電力變壓器(目前單臺可達1000MVA)在實際運行中,也無時無刻不處于直流偏磁狀態.由于太陽黑子的活動,高壓輸電網上可感應出0.001~1Hz的超低頻電壓,對于工頻來說可認為是直流.正常情況下其幅度一般比較小,對于幾百千伏的變壓器來說,幾伏到幾十伏的直流偏移無傷大牙,但是在發生磁暴時,一些地理位置及走向特殊的線路上產生的"直流偏壓"幅值可達每分里1-10V,上百公里長的線路上產生的電壓就足已使電力變壓器發生磁飽和.

另外,對高壓電力變壓器產生偏磁的,還有高壓直流輸變電的地流流電位差,如果處理不當,這也是傷不起的東西

螞蟻研究電源還是細啊！

dontium發表于2016-12-1822:33螞蟻研究電源還是細啊！

慚愧,這不是好事,容易走偏,搞著搞著吧,發現取樣電阻有問題,停下來研究合金性質,然后到金相結構,又到大馬士革刀,最后發現二氧化碳氣相沉淀鍍一層金剛石更好,回頭一看,TMD電源上灰了...還好,我后來找了個業務合作,經常提醒我干正事...

本帖最后由dontium于2016-12-1909:41編輯PowerAnts發表于2016-12-1823:35慚愧,這不是好事,容易走偏,搞著搞著吧,發現取樣電阻有問題,停下來研究合金性質,然后到金相結構,又...

呵呵，喜歡刨根問底，才能有建樹
