本帖最后由guyues1于2017-3-1217:06編輯

電路疑問？如圖：

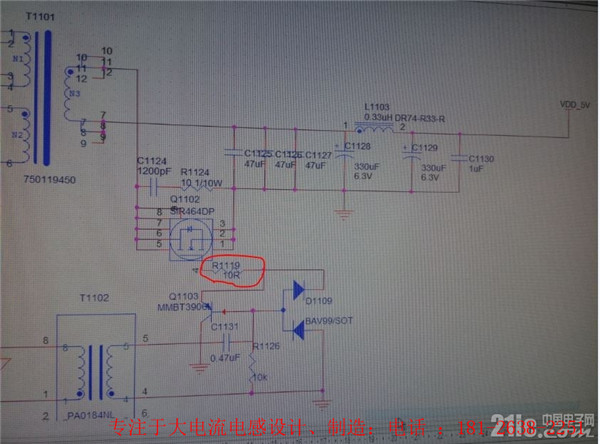

如圖：G極串了一個10Ω電阻之后，變壓器、MOS管發熱膩害，有前輩知道原因嗎？

你的圖咋看著有些別扭

王棟春發表于2017-3-1219:53

你的圖咋看著有些別扭

嗯嗯

同步整流？

那就改為0R不就完了？

串接電阻是為了防止震蕩和吸收尖峰的，電阻增大會減緩MOS管的開關速度，增加MOS管的功耗，因此才會發燙

大雍隨云發表于2017-3-1314:57

串接電阻是為了防止震蕩和吸收尖峰的，電阻增大會減緩MOS管的開關速度，增加MOS管的功耗，因此才會發燙...

那到底是加還是不加呢

guyues1發表于2017-3-1415:35

那到底是加還是不加呢

肯定要加的，建議選擇1~5.1ohm

這是個鬼畫的線路啊，還不知道你PCB上面的是什么樣的？

戈衛東發表于2017-3-1307:28

同步整流？

poe供電的哦具體我也不是很懂

lfc315發表于2017-3-1311:40

那就改為0R不就完了？

不知道原因哦

大雍隨云發表于2017-3-1416:30

肯定要加的，建議選擇1~5.1ohm

好吧有時間試試！！！！！

micro1982發表于2017-3-1515:49

這是個鬼畫的線路啊，還不知道你PCB上面的是什么樣的？

現在只討論原理圖哦

guyues1發表于2017-3-1515:56

現在只討論原理圖哦

你確定你原理圖沒有問題？
