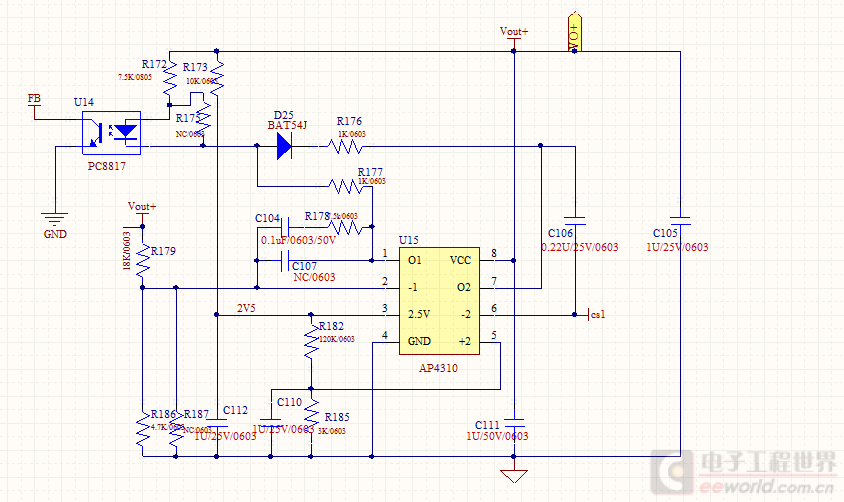

這是LED驅動器后端的恒壓電壓，要改成恒流電路如何改？順便請教下這個電路那個二極管的作用......此帖出自LED專區論壇

驅動器,二極管,如何

看了半天，沒看見LED，甚至恒壓輸出端都沒找到。

懷疑此電路的正確性，至少，兩支電阻R186和R187并聯，就不像正規設計。

沒見到整體電路，不知道我說的對不對。

恒壓電路，是以輸出電壓作為參考來調整的，而恒流電路，是以輸出電流作為參考的。

圖中，VOUT應該是檢測輸出電壓的，如果把它接到電流檢測電阻上，應該能夠控制的。

maychang發表于2016-11-1616:46看了半天，沒看見LED，甚至恒壓輸出端都沒找到。

懷疑此電路的正確性，至少，兩支電阻R186和R187并聯，就...

LED是flyback的輸出段負載，這個是flyback二次側光耦的反饋部分。

。

。

就這一個部分的圖

dontium發表于2016-11-1616:54沒見到整體電路，不知道我說的對不對。

恒壓電路，是以輸出電壓作為參考來調整的，而恒流電路，是以輸出...

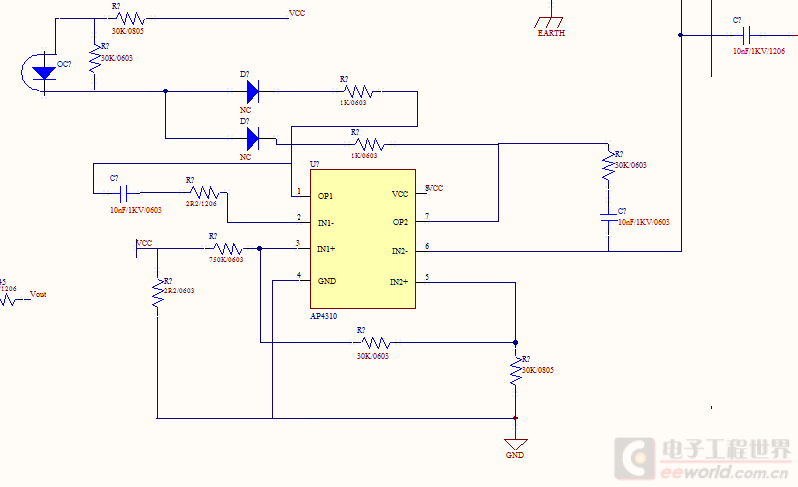

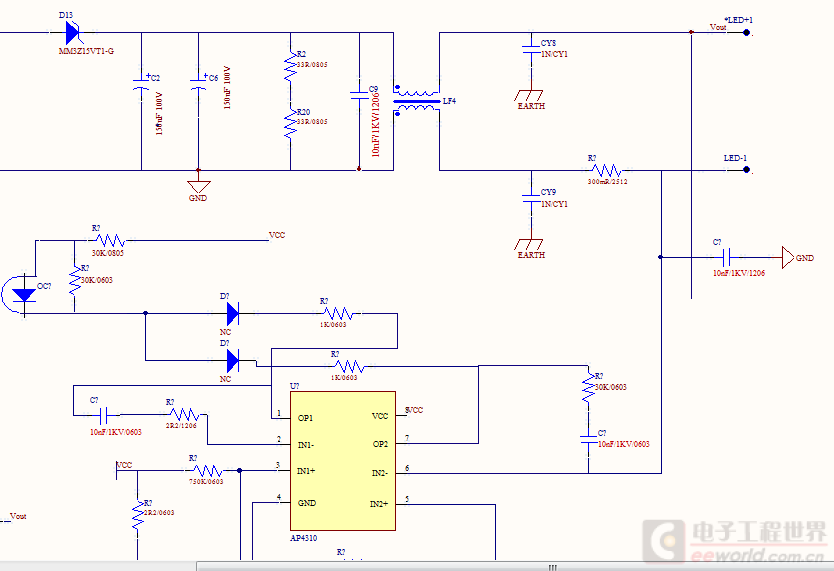

我改了一個flyback接這個模塊的電路不知道對不對，我先副個圖吧

電阻電容參數我還沒有改，先不管參數吧

哦，那個R？（你不把它的號碼標出來，我也沒辦法）不是檢測電流的嗎？把反饋放大器的輸入端接到它上面就可以了。

warchiefl發表于2016-11-1617:00電阻電容參數我還沒有改，先不管參數吧

“先不管參數吧”參數不管是不行的。

電流取樣電阻僅僅是0.3歐姆，而反饋電阻(和dontium一樣，你標注，我也沒辦法)是30千歐姆，還不說10nF電容容抗。

這個增益該有多大？幾乎可以肯定：必發生大環路反饋的振蕩。

謝謝各位。

。

。

昨天搞了一晚上基本弄懂了
