本帖最后由秋葉逐風于2016-8-3122:48編輯

此帖出自電源技術論壇

巴喬

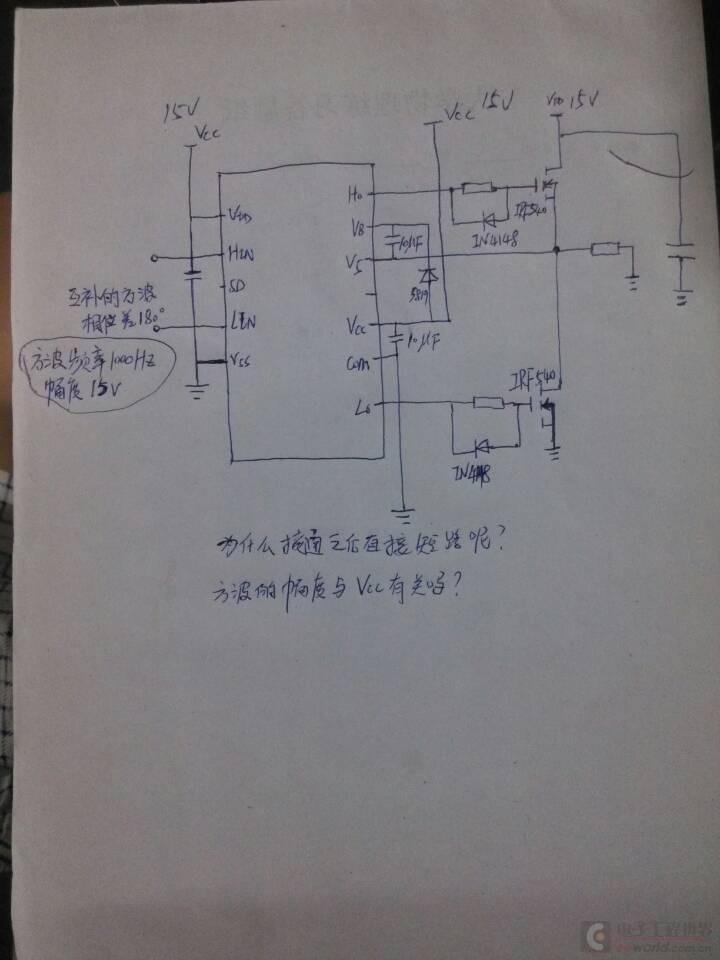

連發生了什么現像都不說清楚，怎么能夠“幫忙分析”？圖中兩個電源，一個是VCC另一個標注VDD。

是哪個發生了短路？

本帖最后由qwqwqw2088于2016-9-109:10編輯沒說是哪里接通會短路驅動信號幅度最高15V，也只是驅動信號，與哪里短路都沒有關系再說，不驅動短路不？

maychang發表于2016-8-3122:55連發生了什么現像都不說清楚，怎么能夠“幫忙分析”？圖中兩個電源，一個是VCC另一個標注VDD。

是哪個發生了...

是vdd，只要一接電源就會短路，是不是vdd的地不能和vcc地共在一起呢？說的不太清楚，不好意思啊

qwqwqw2088發表于2016-9-109:09沒說是哪里接通會短路驅動信號幅度最高15V，也只是驅動信號，與哪里短路都沒有關系再說，不驅動短路不...

驅動信號和vcc大小要大致相等嗎？vdd一通電就顯示短路。

秋葉逐風發表于2016-9-110:29是vdd，只要一接電源就會短路，是不是vdd的地不能和vcc地共在一起呢？說的不太清楚，不好意思啊

“是vdd，只要一接電源就會短路”此時已經施加了驅動信號(HIN/LIN)還是沒有施加驅動信號？

maychang發表于2016-9-110:43“是vdd，只要一接電源就會短路”此時已經施加了驅動信號(HIN/LIN)還是沒有施加驅動信號？

施加過了，電源是最后連接的

秋葉逐風發表于2016-9-110:56施加過了，電源是最后連接的

施加的信號是方波，相位差是180.

秋葉逐風發表于2016-9-110:57施加的信號是方波，相位差是180.

斷開驅動信號，判斷一下上電就短路嗎，確定是哪里短路，能否一次說清楚

秋葉逐風發表于2016-9-110:57施加的信號是方波，相位差是180.

同意9樓qwqwqw2088意見，先不施加驅動信號試試。

而且VCC也先不要加，僅施加你所說“接通會短路”的VDD。
